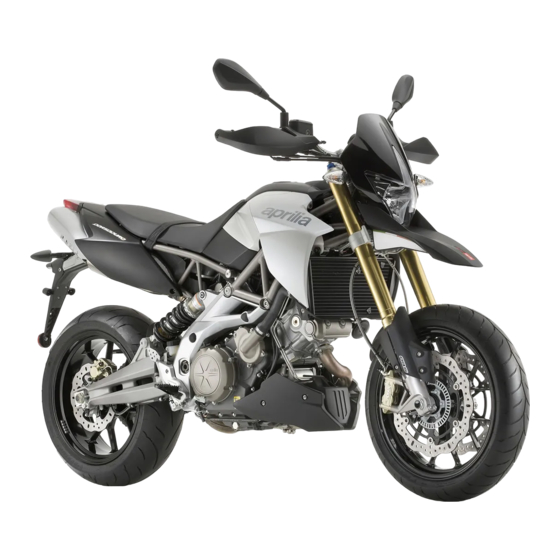

APRILIA DORSODURO 1200 ATC Werkstatt-Handbuch
  1. Anleitungen
  2. Marken
  3. APRILIA Anleitungen
  4. Motorräder
  5. DORSODURO 1200 ATC
  6. Werkstatt-handbuch

APRILIA DORSODURO 1200 ATC Werkstatt-Handbuch

Vorschau ausblenden
1
2
3
4
Inhalt
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
Inhaltsverzeichnis

Werbung

Quicklinks

WERKSTATTHANDBUCH
897261
DORSODURO 1200 ABS - ATC

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für APRILIA DORSODURO 1200 ATC

Inhaltszusammenfassung für APRILIA DORSODURO 1200 ATC

  • Seite 1 WERKSTATTHANDBUCH 897261 DORSODURO 1200 ABS - ATC...
  • Seite 2 Kontrolle vor der Fahrt, eine regelmäßige Wartung und die ausschließliche Verwendung von Aprilia- Original-Ersatzteilen sind wesentliche Faktoren! Um Infos über den nächstgelegenen offiziellen Aprilia-Vertragshändler bzw. Kundendienst zu erhalten, in den Gelben Seiten nachschlagen oder direkt auf der Landkarte in der offiziellen Aprilia- Internetseite suchen: www.aprilia.com Nur bei Verwendung von Aprilia-Original-Ersatzteilen, ist die Garantie gegeben das bei der Konstruktion des Fahrzeuges konzipierte und getestete Produkt zu erhalten.
  • Seite 3 Schäden an Personen und Bauteilen zu vermeiden. Um dem Kunden größte Zufriedenheit bei der Fahrzeugnutzung zu bieten, bemüht sich die aprilia s.p.a. ständig um eine Verbesserung ihrer Produkte und der zugehörigen Dokumentation. Die wichtigsten technischen Änderungen und Änderungen bei den Reparaturverfahren am Fahrzeug werden weltweit allen aprilia-Verkaufsstellen und Zweigstellen mitgeteilt.
  • Seite 4 Unversehrtheit des fahrzeugs Die mangelnde oder nicht vollständige Beachtung dieser Vorschriften kann schwere Gefahren für die Sicherheit und Unversehrtheit des Fahrzeuges verursachen, oder auch den Verfall der Garantieleistungen...

  • Seite 5: Inhaltsverzeichnis

    INHALTSVERZEICHNIS TEC ANG ECHNISCHE NGABEN S-WERK PEZIALWERKZEUG WART ARTUNG FEHL EHLERSUCHE ELE ANL LEKTRISCHE NLAGE MOT FAHR OTOR AUS DEM AHRZEUG OTOR VERS ENZINVERSORGUNG RAD / FED ADAUFHÄNGUNG EDERUNG AUFB AHRZEUGAUFBAU BREMSA REMSANLAGE KUPPL UPPLUNGSANLAGE KÜHLA ÜHLANLAGE KAROS AROSSERIE KON AUS ONTROLLEN VOR USLIEFERUNG...
  • Seite 7 INHALTSVERZEICHNIS TEC ANG ECHNISCHE NGABEN...

  • Seite 8: Vorschriften

    DORSODURO 1200 ABS - ATC Technische Angaben Vorschriften Sicherheitsvorschriften Kohlenmonoxid Arbeiten bei laufendem Motor sollen in einem offenen bzw. gut belüfteten Raum vorgenommen werden. Den Motor niemals in geschlossenen Räumen laufen lassen. Falls man in geschlossenen Räumen arbeitet, soll ein zum Abführen der Abgase geeignetes System verwendet werden. Achtung ABGASE ENTHALTEN KOHLENMONOXID, EIN GIFTGAS, DAS ZU BEWUSSTLOSIGKEIT UND SOGAR ZUM TOD FÜHREN KANN.
  • Seite 9 DORSODURO 1200 ABS - ATC Technische Angaben SICHTLICH SÜSSEN, VERLOCKENDEN GESCHMACK. DESHALB IST DIESE NIEMALS IN OF- FENEN BEHÄLTERN, AN FÜR TIERE LEICHT ZUGÄNGLICHEN STELLEN AUFZUBEWAHREN, DA SIE DIE KÜHLFLÜSSIGKEIT TRINKEN KÖNNTEN. VON KINDERN FERNHALTEN. DEN KÜHLERVERSCHLUSSDECKEL NIEMALS BEI WARMEM MOTOR ENTFERNEN. DIE KÜHL- FLÜSSIGKEIT STEHT NÄMLICH UNTER DRUCK UND KÖNNTE VERBRENNUNGEN VERURSA- CHEN.
  • Seite 10 Achtung DIE LAGER MÜSSEN SICH FREI, OHNE KLEMMUNG UND GERÄUSCHE DREHEN LASSEN. AN- DERNFALLS MÜSSEN SIE AUSGEWECHSELT WERDEN. • Ausschließlich ORIGINAL-ERSATZTEILE Aprilia verwenden. • Ausschließlich die empfohlenen Schmiermittel und Verbrauchsmaterialien verwenden. • Die Teile (wenn möglich) vor dem Wiedereinbau schmieren.

  • Seite 11: Einfahren

    DORSODURO 1200 ABS - ATC Technische Angaben • Kontrollieren, dass jeder Bestandteil korrekt montiert wurde. • Nach Reparaturen oder der regelmäßigen Instandhaltung entsprechende Vorkontrollen durchführen und das Fahrzeug auf einem Privatgrundstück oder in einem wenig befahrenen Gebiet testen. • Alle Passflächen, die Ränder der Öldichtringe und die Dichtungen vorm Wiedereinbau rei- nigen.

  • Seite 12: Fahrgestell- Und Motornummer

    DORSODURO 1200 ABS - ATC Technische Angaben ändern. Auf diese Weise werden die Bauteile "belastet" und anschließend durch das Abkühlen der Motorteile "entlastet". Achtung ERST NACH DER INSPEKTION AM ENDE DER EINFAHRZEIT KANN DAS FAHRZEUG DIE BES- TEN LEISTUNGEN ERBRINGEN. Folgende Angaben beachten: •...
  • Seite 13 DORSODURO 1200 ABS - ATC Technische Angaben MOTORNUMMER Die Motornummer ist am Motorgehäuse links ein- geprägt. Motor-Nr..... RAHMENNUMMER Die Rahmennummer ist auf der rechten Seite am Lenkrohr eingestanzt. Rahmennummer ..... Ausmaße und Gewicht BMESSUNGEN Technische Angabe Beschreibung/ Wert Maximale Länge 2248 mm (88.19 in) Gesamtbreite (am Handschutz) 925 mm (36.42 in)

  • Seite 14: Kraftübertragung

    DORSODURO 1200 ABS - ATC Technische Angaben Kraftübertragung Ü BERSETZUNGSVERHÄLTNISSE Technische Angabe Beschreibung/ Wert Übersetzungsverhältnis Primärzahnradantrieb 40/69 Übersetzungsverhältnis 1. Gang 14/36 (Sekundär) Übersetzungsverhältnis 2. Gang 17/32 (Sekundär) Übersetzungsverhältnis 3. Gang 20/30 (Sekundär) Übersetzungsverhältnis 4. Gang 22/28 (Sekundär) Übersetzungsverhältnis 5. Gang 23/26 (Sekundär) Übersetzungsverhältnis 6.

  • Seite 15: Rahmen Und Radaufhängung/ Federung

    DORSODURO 1200 ABS - ATC Technische Angaben Technische Angabe Beschreibung/ Wert Linker Blinker Hauptwarnleuchte Getriebe im Leerlauf Seitenständer heruntergeklappt Benzinreserve AMPEN Technische Angabe Beschreibung/ Wert Fernlicht 12V - 60W H4 Abblendlicht 12V - 50W H4 Vorderes Standlicht 12V - 6W H6 Blinkerlampen 12V - 10W Rücklicht / Bremslicht...

  • Seite 16: Räder Und Reifen

    DORSODURO 1200 ABS - ATC Technische Angaben Bremsen REMSEN Technische Angabe Beschreibung/ Wert Vorne Mit doppelter schwimmend gelagerter Bremsscheibe - Durch- messer 320 mm (12.60 in), 4-Kolben-Bremssättel mit radialer Befestigung - Durchmesser 32 mm (1.26 in) und zwei Brems- beläge pro Bremssattel. Hinten Mit Bremsscheibe - Durchmesser 240 mm (9.45 in), 1-Kolben- Bremssattel - Bremskolben Durchmesser 34 mm (1.34 in).
  • Seite 17 DORSODURO 1200 ABS - ATC Technische Angaben Vorderteil ÜHLANLAGE Pos. Beschreibung Menge Drehmoment Hinweise Befestigungsschraube Kühlgebläse M4x45 3 Nm (2.21 lbf ft) Schraube TE FL Befestigung Kühler M6x25 10 Nm (7.37 lbf ft) linke Seite an Rahmenrohren Schraube TE FL Befestigung Aus- M6x20 10 Nm (7.37 lbf ft) dehnungsgefäß...
  • Seite 18 DORSODURO 1200 ABS - ATC Technische Angaben Ö LKÜHLER Pos. Beschreibung Menge Drehmoment Hinweise Schraube TEFL Befestigung Ölküh- M6x25 10 Nm (7.37 lbf ft) Schraube TEFL Befestigung Ölküh- M6x12 10 Nm (7.37 lbf ft) ler-Halterung ORDERE ABEL Pos. Beschreibung Menge Drehmoment Hinweise Schraube TEFL (an Gabelnaben be-...
  • Seite 19 DORSODURO 1200 ABS - ATC Technische Angaben ENKUNG Pos. Beschreibung Menge Drehmoment Hinweise Gewindering Lenkrohr - Vorspannen M25x1 60 Nm (44.25 lbf ft) Nach Vorspannen lösen Gewindering Lenkrohr - Festziehen M25x1 50 Nm (36.88 lbf ft) Deckel Lenkrohr M22x1 100 Nm (73.75 lbf ft) Schraube TCEI Befestigung Gabels- M8x35 25 Nm (18.44 lbf ft)
  • Seite 20 DORSODURO 1200 ABS - ATC Technische Angaben RMATURENBRETT Pos. Beschreibung Menge Drehmoment Hinweise Schraube TCEI Befestigung Armatu- M6x20 10 Nm (7.37 lbf ft) renbretthalterung an Gabelplatte Befestigungsschraube Armaturen- 5x14 2,6 Nm (1.92 lbf ft) brett an Blech TEC ANG - 20...
  • Seite 21 DORSODURO 1200 ABS - ATC Technische Angaben ORDERER OTFLÜGEL Pos. Beschreibung Menge Drehmoment Hinweise Schraube TBEI Befestigung Schaft- M5x9 6 Nm (4.42 lbf ft) verkleidung Gabelfuß Schraube TBEI Befestigung Kotflü- M5x12 6 Nm (4.42 lbf ft) gel an Schäften Blechschraube Befestigung Windab- 1 Nm (0.74 lbf ft) weiser Sportscheibe ENKER...
  • Seite 22 DORSODURO 1200 ABS - ATC Technische Angaben UPPLUNGSPUMPE Pos. Beschreibung Menge Drehmoment Hinweise Befestigung Kupplungszylinder 10 Nm (7.37 lbf ft) Stutzen mit Entlüftung und Leitungs- M10x1 25 Nm (18.44 lbf ft) befestigung Befestigung Hauptkupplungszylin- 10 Nm (7.37 lbf ft) der am Lenker Befestigungsschraube Halterung 10 Nm (7.37 lbf ft) Kupplungsbetätigung /Gehäusehälf-...
  • Seite 23 DORSODURO 1200 ABS - ATC Technische Angaben ORDERER AUPTBREMSZYLINDER Pos. Beschreibung Menge Drehmoment Hinweise Stutzen Bremsleitung Befestigung M10x1 25 Nm (18.44 lbf ft) Leitung an Hauptbremszylinder Befestigung Hauptbremszylinder 10 Nm (7.37 lbf ft) Vorderradbremse am Lenker Schraube TBEI Befestigung Brems- M6x20 10 Nm (7.37 lbf ft) flüssigkeitsbehälter an Blech...
  • Seite 24 DORSODURO 1200 ABS - ATC Technische Angaben SCHEINWERFER Pos. Beschreibung Menge Drehmoment Hinweise Schraube TEFL Befestigung Schein- M6x16 10 Nm (7.37 lbf ft) werferhalterung an Gabelbrücke Befestigung vordere Blinker M5x16 6 Nm (4.42 lbf ft) Schraube TCEI Befestigung Schein- 10 Nm (7.37 lbf ft) werferhalterung an Gabelplatte Schraube TCEI Befestigung Schein- M6x35...
  • Seite 25 DORSODURO 1200 ABS - ATC Technische Angaben ORDERE AROSSERIE Pos. Beschreibung Menge Drehmoment Hinweise Schraube TBEI Befestigung vordere M5x9 6 Nm (4.42 lbf ft) Seitenteile an Tank Schraube TBEI Befestigung vordere M6x16 10 Nm (7.37 lbf ft) Seitenteile / Luftleitblech am Kühler Schraube TBEI Befestigung Deckel M5x9 6 Nm (4.42 lbf ft)
  • Seite 26 DORSODURO 1200 ABS - ATC Technische Angaben ORDERRAD Pos. Beschreibung Menge Drehmoment Hinweise Radachsmutter 80 Nm (59 lbf ft) Schraube TE mit Flansch Befesti- M8x20 30 Nm (22.13 lbf ft) Loctite 243 gung vordere Bremsscheibe TEC ANG - 26...
  • Seite 27 DORSODURO 1200 ABS - ATC Technische Angaben ORDERRADBREMSE Pos. Beschreibung Menge Drehmoment Hinweise Stutzen mit Entlüftung (Befestigung M10x1 25 Nm (18.44 lbf ft) Leitung an Bremssattel) Schraube TEFL (Befestigung M10x1,25 50 Nm (36.88 lbf ft) Loctite 270 Bremssättel Gabelschäften) Mittelteil ORDERRAHMEN Pos.
  • Seite 28 DORSODURO 1200 ABS - ATC Technische Angaben ITTLERER AHMEN Pos. Beschreibung Menge Drehmoment Hinweise Mutter FL Befestigung Seitenteile am 80 Nm (59 lbf ft) Motor TEC ANG - 28...
  • Seite 29 DORSODURO 1200 ABS - ATC Technische Angaben USSRASTEN Pos. Beschreibung Menge Drehmoment Hinweise Obere Befestigungsschraube Bei- M8x35 25 Nm (18.44 lbf ft) Loct. 243 fahrer-Fußrasten an Rahmen-Sei- tenteilen Schraube TCEI untere Befestigung M8x35 25 Nm (18.44 lbf ft) Loct. 243 Beifahrer-Fußrasten an Halterung Fahrer-Fußrasten Schraube TCEI Befestigung Fahrer-...
  • Seite 30 DORSODURO 1200 ABS - ATC Technische Angaben RAFTSTOFFTANK Pos. Beschreibung Menge Drehmoment Hinweise Schraube TCEI Befestigung Stutzen M5x12 6 Nm (4.42 lbf ft) Flansch Deckel Schraube TE hintere Tank-Befesti- M6x90 10 Nm (7.37 lbf ft) gung Vorderer Sitzbank-Befestigungsbol- 3 Nm (2.21 lbf ft) Schlauchanschluss 6 Nm (4.42 lbf ft) Loctite 518...
  • Seite 31 DORSODURO 1200 ABS - ATC Technische Angaben ENZINPUMPE Pos. Beschreibung Menge Drehmoment Hinweise Schraube TEFL Befestigung Benzin- M5x16 3 Nm (2.21 lbf ft) Loctite 518 pumpe Schraube TEFL Befestigung Benzin- M6x16 10 Nm (7.37 lbf ft) leitung UFTFILTERGEHÄUSE Pos. Beschreibung Menge Drehmoment Hinweise...
  • Seite 32 DORSODURO 1200 ABS - ATC Technische Angaben OTOR Pos. Beschreibung Menge Drehmoment Hinweise Schraube TE mit Flansch Befesti- M10x1,25 50 Nm (36.88 lbf ft) Loctite 243 gung Ritzel Schraube TCEI Befestigung Welle M6x16 12 Nm (8.85 lbf ft) an Schalthebel und Schalthebel an Riefenteil Mutter links Kontermutter für Kugel- 10 Nm (7.37 lbf ft)

  • Seite 33: Lektrische Nlage

    DORSODURO 1200 ABS - ATC Technische Angaben LEKTRISCHE NLAGE Pos. Beschreibung Menge Drehmoment Hinweise Befestigungsschraube Zündspule 5,50 Nm (4.06 lbf ft) Schraube TE Befestigung Regler am M6x30 10 Nm (7.37 lbf ft) Rahmen Befestigungsschraube Steuerelekt- 3 Nm (2.21 lbf ft) ronik an Halterung Filtergehäuse Schraube TBEI Befestigung Ge- M5x16...
  • Seite 34 DORSODURO 1200 ABS - ATC Technische Angaben CHLÖSSER Pos. Beschreibung Menge Drehmoment Hinweise Befestigung Zündschloss Abreißschraube Manuell Schraube TE Befestigung Sitzbank- M6x25 10 Nm (7.37 lbf ft) Für Wiederverwen- schloss/ Batteriefach an Sitzbank- dung: Loctite 243 halterung TEC ANG - 34...
  • Seite 35 DORSODURO 1200 ABS - ATC Technische Angaben ROSSELKÖRPER Pos. Beschreibung Menge Drehmoment Hinweise Befestigungsschraube Ansaugstut- 12 Nm (8.85 lbf ft) Loctite 242 Befestigungsschraube Map-Sensor 5,5 Nm (4.05 lbf ft) Befestigungsschraube Einspritzdü- 12 Nm (8.85 lbf ft) Loctite 242 Befestigungsschraube Drosselkör- 12 Nm (8.85 lbf ft) Loctite 242 per Einspritzung...
  • Seite 36 DORSODURO 1200 ABS - ATC Technische Angaben CHWINGE Pos. Beschreibung Menge Drehmoment Hinweise Stellbuchse Schwingenbolzen 12 Nm (8.85 lbf ft) Gewindering Schwingenbolzen 60 Nm (44.25 lbf ft) Mutter Schwingenbolzen 90 Nm (66.38 lbf ft) Schraube TPSI Befestigung Buchse M6x40 10 Nm (7.37 lbf ft) hinterer Ständer Schraube TBEI Befestigung Ketten- M5x9...

  • Seite 37: Radaufhängung / Federung

    DORSODURO 1200 ABS - ATC Technische Angaben INTERE ADAUFHÄNGUNG EDERUNG Pos. Beschreibung Menge Drehmoment Hinweise Schraube TCEI obere Befestigung M10x50 50 Nm (36.88 lbf ft) Schraube TCEI untere Befestigung M10x80 50 Nm (36.88 lbf ft) TEC ANG - 37...
  • Seite 38 DORSODURO 1200 ABS - ATC Technische Angaben USPUFFANLAGE Pos. Beschreibung Menge Drehmoment Hinweise Mutter SERPRESS selbstsichernd 25 Nm (18.44 lbf ft) Befestigung Flansch an Zylinderkopf Befestigungsschraube Verkleidung M4x6 3-4 Nm (2.21-2.95 lbf ft) Auspuffkrümmer Schelle Schalldämpfer (zwischen 7 Nm (5.16 lbf ft) mittlerem Auspuffkrümmer und Schalldämpfer) Befestigungsschraube Verkleidung...
  • Seite 39 DORSODURO 1200 ABS - ATC Technische Angaben INTERRADBREMSE Pos. Beschreibung Menge Drehmoment Hinweise Bolzen Hinterradbremshebel 10 Nm (7.37 lbf ft) Loctite 243 Schraube TE mit Flansch Befesti- M6x16 10 Nm (7.37 lbf ft) gung Hauptbremszylinder an Fuß- rastenhalterung Schraube TBEI Befestigung Öllei- M5x12 8 Nm (5.90 lbf ft) tung an Schwinge...
  • Seite 40 DORSODURO 1200 ABS - ATC Technische Angaben ÜCKLICHT Pos. Beschreibung Menge Drehmoment Hinweise Schraube TCEI Befestigung Num- M5x25 6 Nm (4.42 lbf ft) mernschildbeleuchtung Schraube TCEI Befestigung hintere 3 Nm (2.21 lbf ft) Blinker Befestigung Rückstrahler 6 Nm (4.42 lbf ft) TEC ANG - 40...
  • Seite 41 DORSODURO 1200 ABS - ATC Technische Angaben INTERE AROSSERIE Pos. Beschreibung Menge Drehmoment Hinweise Befestigungsschrauben Batteriede- 5x14 2.6 Nm (1.92 lbf ft) ckel an Fach Schraube TBEI Befestigung Batte- M5x9 6 Nm (4.42 lbf ft) riefach an Sitzbankhalterung INTERE AROSSERIE Pos.
  • Seite 42 DORSODURO 1200 ABS - ATC Technische Angaben INTERE AROSSERIE Pos. Beschreibung Menge Drehmoment Hinweise Schraube TBEI Befestigung Num- M5x12 6 Nm (4.42 lbf ft) mernschildhalter an Halterung Befestigung Baugruppe Nummern- M6x12 10 Nm (7.37 lbf ft) schildhalter-Befestigung an Schutz Nummernschildhalter - Sitzbank- schloss Befestigungsschraube Deckel Num- 3,9x14...
  • Seite 43 DORSODURO 1200 ABS - ATC Technische Angaben ABS-A NLAGE Pos. Beschreibung Menge Drehmoment Hinweise Befestigungsschraube ABS-Steuer- M6x25 10 Nm (7.37 lbf ft) Loctite 243 elektronik Befestigungsmutter ABS-Steuer- 10 Nm (7.37 lbf ft) elektronik Motor TEC ANG - 43...
  • Seite 44 DORSODURO 1200 ABS - ATC Technische Angaben YLINDERKOPFDECKEL Pos. Beschreibung Menge Drehmoment Hinweise Spezialschraube Befestigung Zylin- 9 Nm (6.64 lbf ft) derkopfdeckel Spezialschraube Befestigung Zylin- 9 Nm (6.64 lbf ft) derkopfdeckel Befestigungsschraube Ölentlüftung 5.50 Nm (4.06 lbf ft) Zündkerzen 10-12 Nm (7.38-8.85 lbf YLINDERKOPF Pos.
  • Seite 45 DORSODURO 1200 ABS - ATC Technische Angaben YLINDER Pos. Beschreibung Menge Drehmoment Hinweise Befestigungsschraube Kettenspan- 13 Nm (9.59 lbf ft) Befestigungsschraube Blech Zylin- 13 Nm (9.59 lbf ft) Stellschraube Kettenspanner 5,50 Nm (4.06 lbf ft) TEC ANG - 45...
  • Seite 46 DORSODURO 1200 ABS - ATC Technische Angaben ENTILSTEUERUNG Pos. Beschreibung Menge Drehmoment Hinweise Mutter Befestigung Zahnräder No- M15x1 90 Nm (66.38 lbf ft) ckenwellen Befestigungsschraube Vorgelege M24x1,5 40 Nm (29.50 lbf ft) 3M SCOTCH GRIP Ventilsteuerung 2353 Spezialschraube Befestigung Ket- 19 Nm (14.01 lbf ft) 3M SCOTCH GRIP tenspannerauflagen beweglich/ fest...
  • Seite 47 DORSODURO 1200 ABS - ATC Technische Angaben Pos. Beschreibung Menge Drehmoment Hinweise Befestigungsschraube Rückhalte- Torx M5 8,5 Nm (6.26 lbf ft) 3M SCOTCH GRIP blech Nockenwellen 2353 Befestigungsschraube Dekompres- Torx M8 28,5 Nm (21.02 lbf ft) 3M SCOTCH GRIP sionsvorrichtung 2353 Befestigungsschraube 5,50 Nm (4.06 lbf ft)
  • Seite 48 DORSODURO 1200 ABS - ATC Technische Angaben Ö LPUMPE Pos. Beschreibung Menge Drehmoment Hinweise Öl-Ablassschraube M16x1,5 19 Nm (14.01 lbf ft) Ölsensor Befestigung an Gehäuse- 13 Nm (9.59 lbf ft) hälfte Kupplungsseite Anschluss Ölfilter Befestigung an 20 Nm (14.75 lbf ft) Gehäusehälfte Kupplungsseite Ölfilter 14 Nm (10.33 lbf ft)
  • Seite 49 DORSODURO 1200 ABS - ATC Technische Angaben CHALTWÄHLVORRICHTUNG Pos. Beschreibung Menge Drehmoment Hinweise Befestigungsschraube Gang-Fest- 12 Nm (8.85 lbf ft) Loctite Dry Loc stellvorrichtung 2040 Befestigungsschraube Blech Schalt- 5,50 Nm (4.06 lbf ft) 3M SCOTCH GRIP wählvorrichtung 2353 Befestigungsschraube Schaltwalze/ 20 Nm (14.75 lbf ft) 3M SCOTCH GRIP Kleinrad Schaltwählvorrichtung...
  • Seite 50 DORSODURO 1200 ABS - ATC Technische Angaben UPPLUNGSDECKEL Pos. Beschreibung Menge Drehmoment Hinweise Befestigungsschraube Kupplungs- 13 Nm (9.59 lbf ft) deckel / Deckel Kupplungsseite Befestigungsmutter Kupplung M24x1 170 Nm (125.38 lbf ft) Verstemmen Öl-Einfüllschraube Befestigung an 2 Nm (1.48 lbf ft) Kupplungsdeckel Befestigungsschraube Blech / Halte- 5,50 Nm (4.06 lbf ft)
  • Seite 51 DORSODURO 1200 ABS - ATC Technische Angaben UPPLUNG Pos. Beschreibung Menge Drehmoment Hinweise Befestigungsschraube Kupplungsfe- 11 Nm (8.11 lbf ft) dern TEC ANG - 51...
  • Seite 52 DORSODURO 1200 ABS - ATC Technische Angaben ASSERPUMPE Pos. Beschreibung Menge Drehmoment Hinweise Befestigungsschraube Deckel Kupp- 13 Nm (9.59 lbf ft) lungsseite Befestigungsschraube Deckel Pum- 13 Nm (9.59 lbf ft) pe/ Deckel Kupplungsseite Befestigungsschraube Deckel Pum- 13 Nm (9.59 lbf ft) pe/ Deckel Kupplung/ Gehäusehälfte Kupplungsseite Befestigungsmutter Antriebs-Zahn-...
  • Seite 53 DORSODURO 1200 ABS - ATC Technische Angaben Pos. Beschreibung Menge Drehmoment Hinweise Befestigungsschraube Rückhalte- 8 Nm (5.90 lbf ft) 3M SCOTCH GRIP blech 2353 EHÄUSE Pos. Beschreibung Menge Drehmoment Hinweise Befestigungsschraube Lagerhalte- 10 Nm (7.38 lbf ft) Loctite 270 rung Befestigungsschraube Öldüse Kol- 5,50 Nm (4.06 lbf ft) Loctite 270...

  • Seite 54: Einbauspiele

    DORSODURO 1200 ABS - ATC Technische Angaben EHÄUSE Pos. Beschreibung Menge Drehmoment Hinweise Geeichte Spezialschraube Getriebe- M9x1 18 Nm (13.28 lbf ft) Schmierung Befestigungsschraube Gehäuse- 13 Nm (9.59 lbf ft) hälfte Lichtmaschinenseite / Kupp- lung Befestigungsschraube Gehäuse- 29 Nm (21.39 lbf ft) hälfte Lichtmaschinenseite / Kupp- lung Revisionsdaten...

  • Seite 55: Motorgehäuse - Kurbelwelle Pleuel

    DORSODURO 1200 ABS - ATC Technische Angaben INBAUSPIEL YLINDER OLBEN Name Kennzeichen Zylinder Kolben Einbauspiel Spiel Zylinder - Kolben Klasse A - A 105,990 - 105,997 mm 105,928 - 105,935 mm 0,055 - 0,069 mm A - A (4.1728 - 4.1731 in) (4.1704 - 4.1707 in) (0.0022 - 0.0027 in) Spiel Zylinder - Kolben...

  • Seite 56: Siehe Auch

    DORSODURO 1200 ABS - ATC Technische Angaben Das Erfassen der Gehäusekategorien kann an beiden Gehäusehälften vorgenommen werden, im Be- reich des Sitzes der Anlasser-Zahnräder auf der Gehäusehälfte Lichtmaschinenseite und im Bereich der Schaltvorrichtungen auf der Gehäusehälfte Kupplungsseite. Siehe auch Abnahme des Schwungraddeckels Es gibt drei Kurbelwellen-Auswahlklassen für jede Lauffläche: •...
  • Seite 57 DORSODURO 1200 ABS - ATC Technische Angaben HAUPTLAGER Lagerzapfen Gehäuseklasse 1 Gehäuseklasse 2 Lagerzapfen Klasse 4 (Lichtmaschinenseite) Halblagerschalen A (rot) Halblagerschalen B (blau) Lagerzapfen Klasse 5 (Lichtmaschinenseite) Halblagerschalen B (blau) Halblagerschalen C (gelb) Lagerzapfen Klasse 6 (Lichtmaschinenseite) Halblagerschalen E (grün) Halblagerschalen A (rot) Lagerzapfen Klasse 7 (Kupplungsseite) Halblagerschalen A (rot)
  • Seite 58 DORSODURO 1200 ABS - ATC Technische Angaben Erste Kategorie Das Ritzel kann aus zwei Klassen (A oder B) für den Abstand zwischen den Haupt-Untersetzungs- zahnrädern ausgewählt werden. Die Kategorie kann am Ritzel selbst, nur wenn es sich um Klasse B handelt, erfasst werden. Siehe auch Abnahme des Schwungraddeckels Kurbelwellen-Kategorie (Kurbelwellenzapfen)
  • Seite 59 DORSODURO 1200 ABS - ATC Technische Angaben Bei der Ersatzteilen sind nicht alle Gewichtsklassen erhältlich, sondern nur die wichtigsten. Für die Auswahl siehe die nachstehende Tabelle: PLEUEL Klassen nach Wellen-Gewicht Klassen Original-Pleuel Braunes Pleuel Blaues Pleuel Gelbes Pleuel Grünes Pleuel Rosa Pleuel Schwarzes Pleuel Weißes Pleuel...
  • Seite 60 INHALTSVERZEICHNIS S-WERK PEZIALWERKZEUG...
  • Seite 61 DORSODURO 1200 ABS - ATC Spezialwerkzeug PEZIALWERKZEUGE Lager-Kennziffer Beschreibung 020709Y Motorhalterung 020710Y Platte zum Trennen der Gehäusehälften AP8140187 Ständer für Motorhalterung 020850Y Blockiervorrichtung Zahnrad Hauptan- triebswelle 020712Y Griff zum Ausbau des Lichtmaschinen- deckels 020713Y Abzieher für Schwungrad S-WERK - 61...
  • Seite 62 DORSODURO 1200 ABS - ATC Spezialwerkzeug Lager-Kennziffer Beschreibung 020714Y Halterung für Messuhr 9100896 Feststellvorrichtung Kupplungskorb 020716Y Feststellvorrichtung Pleuel 020894Y Einbau Sicherungsringe Kolbenbolzen 020895Y Kolben-Einbauring 020719Y Dorn für Zündeinstellung S-WERK - 62...
  • Seite 63 DORSODURO 1200 ABS - ATC Spezialwerkzeug Lager-Kennziffer Beschreibung 020382Y Werkzeug zum Ausbau der Ventil-Halb- kegel 020896Y Buchse zum Ausbau der Ventile 020720Y Werkzeug für Zündeinstellung 020376Y Handgriff für Adapter 020891Y Adapter 25 mm (0.98 in) 020362Y Führung 12 mm S-WERK - 63...
  • Seite 64 DORSODURO 1200 ABS - ATC Spezialwerkzeug Lager-Kennziffer Beschreibung 020724Y Schlagdorn Rollenkäfig Schaltstange 020726Y Abzieher für Hauptlager 020727Y Schlagdorn für Hauptlager 020884Y Schlüssel 46 mm für Gewindering Lenk- rohr 020193Y Manometer für Öldruckkontrolle AP8140612 Benzindruckmanometer S-WERK - 64...
  • Seite 65 DORSODURO 1200 ABS - ATC Spezialwerkzeug Lager-Kennziffer Beschreibung AP8140199 Werkzeug-Hängewand 020898Y Grafik Dorsoduro 1200 für Werkzeug- Haltepaneele 8140426 Haken für Werkzeug-Hängewand 020888Y Zange für Vorspannrohr 020889Y Schlüssel Blockieren Gewindering Pumpstange 020890Y Haltestange Schaft Pumpstange AP8140149 Schutz für Einbauarbeiten S-WERK - 65...
  • Seite 66 DORSODURO 1200 ABS - ATC Spezialwerkzeug Lager-Kennziffer Beschreibung AP8140189 Werkzeug zum Einbau Öldichtring für Bohrung Durchmesser 43 mm (1.69 in) AP8140146 Gewicht S-WERK - 66...
  • Seite 67 INHALTSVERZEICHNIS WART ARTUNG...
  • Seite 68 Die richtige Wartung ist ein entscheidender Faktor für eine lange Lebensdauer des Fahrzeuges bei besten Funktions- und Leistungseigenschaften. Aus diesem Grund hat die Fa. Aprilia eine Reihe von Kontrollen und Wartungsarbeiten zu günstigen Preisen vorgesehen, die in der zusammenfassenden Übersicht auf der nächsten Seite wiedergegeben werden.

  • Seite 69: Zündkerze

    DORSODURO 1200 ABS - ATC Wartung km x 1.000 Bremsflüssigkeit (2) Kühlflüssigkeit (2) Gabelöl (2) Motoröl Scheinwerfereinstellung Öldichtringe Gabel Reißschutz (6) Bolzen Kupplungshebel (7) Reifen Druck/Verschleiß (5) Räder Festziehen von Schrauben/ Bolzen Gelenkpunkt Ständer Federung und Fahrzeuglage Alarmkontrolle am Armaturenbrett (4) Kraftstoffleitungen (3) Kupplungsverschleiß...
  • Seite 70 DORSODURO 1200 ABS - ATC Wartung • Den Kühler nach vorne drehen, so dass an den Zündspulen gearbeitet werden kann. • Die zwei Befestigungsschrauben der Zündspulen am Zylinderkopfdeckel abschrauben und entfernen. • Die vorderen Zündspulen herauszie- hen. • Die vorderen Zündkerzen abschrau- ben und ausbauen.
  • Seite 71 DORSODURO 1200 ABS - ATC Wartung • Den Elektrodenabstand mit einer Fühlerblattlehre kontrollieren. Achtung AUF KEINEN FALL VERSUCHEN DEN ABSTAND ZWISCHEN DEN ELEKTRODEN WIEDERHER- ZUSTELLEN. Der Elektrodenabstand muss 0,6 ÷ 0,7 mm (0.023 ÷ 0.027 in) betragen. Der Abnutzungs-Grenzwert ist erreicht, wenn der Abstand an einer der Elekt- roden den Wert von 1,0 mm (0,039 in) erreicht •...
  • Seite 72 DORSODURO 1200 ABS - ATC Wartung WIRD DIE ÖLSTANDKONTROLLE BEI KALTEM MOTOR AUSGEFÜHRT, KÖNNTE DAS ÖL VO- RÜBERGEHEND UNTER DEN ''MIN''-FÜLLSTAND SINKEN. DIES STELLT KEIN PROBLEM DAR, ES SEI DENN DIE ALARM-KONTROLLLAMPE UND DAS SYMBOL MOTORÖLDRUCK AM DISPLAY LEUCHTEN GLEICHZEITIG AUF. Achtung UM DEN MOTOR ANZUWÄRMEN UND DAS MOTORÖL IN BETRIEBSTEMPERATUR ZU BRIN- GEN, DEN MOTOR NICHT IM LEERLAUF BEI STILLSTEHENDEM FAHRZEUG LAUFEN LASSEN.
  • Seite 73 DORSODURO 1200 ABS - ATC Wartung • Mit einem Lappen den Bereich um die Öl-Einfüllschraube (1) von eventuellen Schmutzablagerungen reinigen. • Einen Behälter mit einem Fassungs- vermögen von mehr als 4000 cm³ (244 cu in) unter der Öl-Ablassschraube (2) aufstellen. •...

  • Seite 74: Siehe Auch

    DORSODURO 1200 ABS - ATC Wartung • Den Heckrahmen komplett mit ABS- Steuerelektronik verschieben. • Das Motoröl ablassen. • Den Filter abschrauben und entfernen. • Einen neuen Motorölfilter festschrau- ben. • Den richtigen Motorölstand wieder her- stellen. ANMERKUNG NIEMALS EINEN BEREITS VERWENDETEN FILTER WIE- DERVERWENDEN.
  • Seite 75 DORSODURO 1200 ABS - ATC Wartung RINGE UND DES ZYLINDERS DURCH EIN DEFEKTES ODER SCHLECHT POSITIONIERTES FILTERELEMENT VERURSACHT SEIN KANN. • Die vier Schrauben abschrauben und entfernen. • Den Deckel vom Luftfilter abnehmen. • Das Filterelement entfernen. Kontrolle Ventilspiel Bei der folgenden Arbeit kann der Motor auch im Fahrzeug installiert sein. •...
  • Seite 76 DORSODURO 1200 ABS - ATC Wartung 0,20 ÷ 0,25 mm (0.0079 ÷ 0.0098 in) • Jeweils eine Nockenwelle ausbauen • Die andere Nockenwelle mit dem Dorn für die Zündeinstellung eingebaut und blockiert las- sen. Achtung WERDEN BEIDE NOCKENWELLEN AUSGEBAUT, KANN ES SEIN, DASS EINE ZÜNDEINSTEL- LUNG BENÖTIGT WIRD.
  • Seite 77 DORSODURO 1200 ABS - ATC Wartung 15.Geeichtes Unterlegplättchen 3.30 16.Geeichtes Unterlegplättchen 3.35 17.Geeichtes Unterlegplättchen 3.40 18.Geeichtes Unterlegplättchen 2.55 19.Geeichtes Unterlegplättchen 2.50 20.Geeichtes Unterlegplättchen 2.45 21.Geeichtes Unterlegplättchen 2.40 Achtung VORM DES ZYLINDERKOPFDECKELS SORGFÄLTIG DIE PASSFLÄCHEN AM ZYLINDERKOPF UND AM DECKEL REINIGEN. •...
  • Seite 78 INHALTSVERZEICHNIS FEHL EHLERSUCHE...
  • Seite 79 DORSODURO 1200 ABS - ATC Fehlersuche VERFAHREN ZUR FEHLERSUCHE BEI ANZEIGE AUFLEUCHTEN EFI-KONTROLLE AM ARMA- TURENBRETT ODER BEI ANORMALEM VERHALTEN DES MOTORS. Achtung VOR JEGLICHER FEHLERSUCHE AUFMERKSAM DIE ALLGEMEINEN KONZEPTE BEI DER SU- CHE NACH ELEKTRISCHEN FEHLERN AM ANFANG DES ABSCHNITTS ÜBERPRÜFUNGEN UND KONTROLLEN IM KAPITEL ELEKTRISCHE ANLAGE LESEN.
  • Seite 80 DORSODURO 1200 ABS - ATC Fehlersuche BEHEBEN UND "FEHLER LÖSCHEN" WÄHLEN. SIND KEINE FEHLER VORHANDEN, Punkt 12. • 12 - IN DEN MENÜPUNKT "AUSLESEN DER MOTORPARAMETER" ZEIGT DER PARA- METER "LUFTTEMPERATUR" EINEN WERT GLEICH DER RAUMTEMPERATUR AN? JA, Punkt 13; NEIN, Hinweis A. •...

  • Seite 81: Der Motor Startet Nicht

    DORSODURO 1200 ABS - ATC Fehlersuche Überprüfungen und Kontrollen motor Der Motor startet nicht DER MOTOR STARTET NICHT, DAS ARMATURENBRETT SCHALTET SICH EIN. Achtung DAS DIAGNOSEGERÄT MUSS RICHTIG FUNKTIONIEREN UND MINDESTENS AUF PGDS VER- SION 9.0.0 AKTUALISIERT SEIN. Achtung VOR DER FEHLERSUCHE SICHERSTELLEN, DASS: 1) DIE BATTERIESPANNUNG MUSS MEHR ALS 12V BETRAGEN.
  • Seite 82 DORSODURO 1200 ABS - ATC Fehlersuche JA, SIEHE KAPITEL "ELEKTRISCHE ANLAGE/ÜBERPRÜFUNGEN UND KONTROLLEN/MOTOR- DREHZAHLSENSOR, und wenn der Drehzahlsensor richtig funktioniert, weiter mit Punkt 16. NEIN, weiter mit Punkt 6. • 6. WAS WIRD FÜR DEN ZUSTAND "STARTFREIGABE" AM DIAGNOSEGERÄT ANGE- ZEIGT (MENÜPUNKT ZUSTAND VORRICHTUNGEN/SYMBOL "0/1")? JA, weiter mit KONTROLLE ANLASSERSCHALTER;...
  • Seite 83 DORSODURO 1200 ABS - ATC Fehlersuche Schalter RUN/STOP KONTROLLE STROMVERSORGUNG STEUERELEKTRONIK • 1. BEI SCHLÜSSEL AUF "OFF" PRÜFEN, OB AN PIN 52 DER STEUERELEKTRONIK, KABELSEITE, BATTERIESPANNUNG ANLIEGT. JA, weiter mit Punkt 2. NEIN, weiter mit Punkt 5. • 2. BEI SCHLÜSSEL AUF "ON" LIEGT BATTERIESPANNUNG AM PIN 40 DER STEUER- ELEKTRONIK, KABELSEITE, AN (BEI AUSFALL DER STROMVERSORGUNG AN PIN 42 SCHALTET SICH "URGENT SERVICE"...
  • Seite 84 DORSODURO 1200 ABS - ATC Fehlersuche • 3. AM KABELSTECKER PUMPENSEITE DIE ELEKTRISCHEN EIGENSCHAFTEN PRÜ- FEN: Zwischen PIN 1 und PIN 2 muss ein Widerstand von 0,5 - 1 Ohm bestehen. - ENDE • 4. DEN STROMDURCHLASS AM ORANGE/GRÜNEN KABEL VOM KABELSTECKER PUMPE ZUM ZUSATZ-EINSPRITZRELAIS 31 PRÜFEN UND DAS KABEL WIEDER HER- STELLEN - ENDE •...
  • Seite 85 DORSODURO 1200 ABS - ATC Fehlersuche • 5. DIE STEUERELEKTRONIK AUSWECHSELN - ENDE • 6. DEN STROMDURCHLASS DES ROT/BRAUNEN KABELS VOM RELAIS ZUM HAUPT- EINSPRITZRELAIS 17 PRÜFEN. Besteht Stromdurchlass, weiter mit KONTROLLE HAUPT-EINSPRITZRELAIS 17. Ist kein Strom- durchlass gegeben, das Kabel wieder herstellen - ENDE •...
  • Seite 86 DORSODURO 1200 ABS - ATC Fehlersuche SPRECHENDEN PIN AM ROT/WEISSEN UND GRÜN/SCHWARZEN KABEL BESTEHT UND DAS ZÜNDSCHLOSS AUSWECHSELN. - ENDE KONTROLLE ANLASSERSCHALTER • 1. BEI SCHLÜSSEL AUF "ON" DEN KABELSTECKER VOM SCHALTER TRENNEN (6- polig, schwarz, in der Mitte, zwischen Filtergehäuse und Wasserkühler) UND PRÜFEN, OB SPANNUNG +5V AN PIN 4 AUF KABELSEITE ANLIEGT JA, weiter mit Punkt 2.

  • Seite 87: Ele Anl

    INHALTSVERZEICHNIS ELE ANL LEKTRISCHE NLAGE...
  • Seite 88 DORSODURO 1200 ABS - ATC Elektrische Anlage LEKTRISCHE NLAGE Pos. Beschreibung Menge Drehmoment Hinweise Befestigungsschraube Zündspule 5,50 Nm (4.06 lbf ft) Schraube TE Befestigung Regler am M6x30 10 Nm (7.37 lbf ft) Rahmen Befestigungsschraube Steuerelekt- 3 Nm (2.21 lbf ft) ronik an Halterung Filtergehäuse Schraube TBEI Befestigung Ge- M5x16...

  • Seite 89: Anbringung Der Bauteile

    DORSODURO 1200 ABS - ATC Elektrische Anlage Anbringung der Bauteile Zeichenerklärung 1. Drehzahlsensor 2. Sensor Ansaugluftdruck 3. Sensor Ansaugluft-Temperatur 4. Armaturenbrett ELE ANL - 89...
  • Seite 90 DORSODURO 1200 ABS - ATC Elektrische Anlage 5. Motor-Steuerelektronik 6. Scheinwerfer 7. Anlasserrelais 8. Zündspulen 9. Zündkerzen 10.Anlassermotor 11.Rücklicht 12.Zusatzsicherungen 13.Hauptsicherungen und ABS Sicherungen 14.Gasgriff-Sensor 15.Gang-/Leerlauf-Sensor 16.Drehzahlsensor - Pick-up 17.Motor-Temperatursensor 18.Batterie 19.Lambdasonde 20.Kippsensor 21.Haupt-Einspritzrelais 22.Geschwindigkeitssensor / ABS Hinterrad 23.Spannungsregler 24.ABS-Steuerelektronik / Modulator 25.Geschwindigkeitssensor / ABS Vorderrad Achtung DAS RELAIS KANN NUR ENTSPRECHEND DER FOLGENDEN ANGABEN ERKANNT WERDEN:...
  • Seite 91 DORSODURO 1200 ABS - ATC Elektrische Anlage • Position am Schaltplan: 35 • Position am Fahrzeug: unter dem Benzintank, linke Seite, vorderes Relaisgehäuse, zweites Relais von vorne. GEBLÄSE-STEUERRELAIS • Position am Schaltplan: 38 • Position am Fahrzeug: unter dem Benzintank, linke Seite, hinteres Relaisgehäuse, drittes Relais von vorne.
  • Seite 92 DORSODURO 1200 ABS - ATC Elektrische Anlage • 2 Stck. Kabelbaum-Halterung • 2 Stck. Nieten • 1 Stck. schwarze Kabelführung • 2 Stck. Sicherungen Littelfuse mit 30 A (Serie ATO) • 12 Stck. Kabelführungen (4 unterschiedliche Typen) • 2 Stck. Rahmen-Dichtungen •...

  • Seite 93: Vorderteil

    DORSODURO 1200 ABS - ATC Elektrische Anlage 11.ABS-Kabelstecker. 12.Kabelstecker Geschwindigkeitssensoren: MITTLERER BEREICH, TAFEL D. 13.Zusatzsicherungen (richtige Positionierung und Schließen Gummigehäuse): VORDERER BE- REICH, TAFEL A. • DIE AUFGELISTETEN KABELSTECKER SIND KRITISCHER ALS DIE ANDEREN, WEIL EIN EVENTUELLES TRENNEN ZUM ANHALTEN DES MOTORRADS FÜHREN KANN. •...
  • Seite 94 DORSODURO 1200 ABS - ATC Elektrische Anlage TAFELN B: KABELVERLAUF VORNE TAFEL • Der Haupt-Kabelbaum muss unter den Gaszügen und den Bremsleitungen eingezogen werden. • Schellen 4,5x290 mm (0.18x11.42 in) TAFEL B2 TAFEL B3 TAFELN C: LEITUNGSVERLAUF VORNE TAFEL C1 •...
  • Seite 95 DORSODURO 1200 ABS - ATC Elektrische Anlage TAFEL C2 • Gummischelle. TAFEL C3 • Gummischelle. TAFEL D • Schellen 4,5x290 mm (0.18x11.42 in) TAFEL E - Kabel Geschwindigkeitssensor / ABS Vorderrad • Schellen 2,5x160 mm (0.01x6.30 in) ELE ANL - 95...
  • Seite 96 DORSODURO 1200 ABS - ATC Elektrische Anlage TAFEL F - Kabel Geschwindigkeitssensor / ABS Vorderrad 1. Schlauchschellen 2. Schellen 2,5x160 mm (0.01x6.30 in) 3. Schraube TCB M4x6 TAFEL G - Kabel Geschwindigkeitssensor / ABS Vorderrad 4. Kabelführung TAFEL H - Kabel Geschwindigkeitssensor / ABS Vorderrad 5.
  • Seite 97 DORSODURO 1200 ABS - ATC Elektrische Anlage TAFEL I - ABS Leitungen 6. Schellen 2,5x160 mm (0.01x6.30 in) TAFEL J 7. Schellen 2,5x160 mm (0.01x6.30 in) Mittelteil Achtung NACH DEM WIEDEREINBAU DER ELEKTRISCHEN ANLAGE, ANSCHLUSS ALLER KABELSTE- CKER UND ANBRINGUNG ALLER SCHELLEN UND BEFESTIGUNGEN DIE IN "SONDERKON- TROLLEN FÜR RICHTIGEN ANSCHLUSS UND RICHTIGE DURCHFÜHRUNG DER KABEL"...
  • Seite 98 DORSODURO 1200 ABS - ATC Elektrische Anlage TAFEL A2 Schellen 4,5x290 mm (0.18x11.42 in) TAFEL A3 1. Gummis 2. Muttern 3. Buchsen 4. Schellen 4,5x290 mm (0.18x11.42 in) (muss nach dem Wiedereinbau am Motor entfernt wer- den) TAFEL A4 5. Schraube 6.
  • Seite 99 DORSODURO 1200 ABS - ATC Elektrische Anlage TAFEL A6 9. Puffer 10. Buchsen 11. Gummis TAFEL A7 12. Schellen 4,5x290 mm (0.18x11.42 in) 13. 3 Stck. kurze Schrauben TAFEL A8 Ansicht linke Motorseite mit angebrachtem Kabel. TAFEL A9 Ansicht rechte Motorseite mit angebrachtem Ka- bel.
  • Seite 100 DORSODURO 1200 ABS - ATC Elektrische Anlage TAFEL A10 Darauf achten, dass die Kabel richtig positioniert sind (siehe Angaben im Foto). TAFEL B - EINSPRITZDÜSEN 14. GRÜNER Kabelstecker für Einspritzdüse vor- derer Zylinder 15. SCHWARZER Kabelstecker für Einspritzdüse hinterer Zylinder TAFEL C: WASSERTEMPERATUR-KUGEL Wassertemperatur-Kugel und Anschluss (an und im vorderen Zylinderfuß).
  • Seite 101 DORSODURO 1200 ABS - ATC Elektrische Anlage TAFEL D2 Schellen 4,5x290 mm (0.18x11.42 in) TAFEL E 16. Kabelschutz 17. Schellen 4,5x180 mm (0.18x7.08 in) TAFEL F 18. Schrauben 19. Buchsen TAFEL G Schellen 2,5x160 mm (0.01x6.30 in) ELE ANL - 101...
  • Seite 102 DORSODURO 1200 ABS - ATC Elektrische Anlage TAFEL H Schellen 4,5x290 mm (0.18x11.42 in) TAFELN I: POSITIONIERUNG UND BEFESTI- GUNG KABELSTECKER ZÜNDSPULEN VOR- DERER ZYLINDER TAFEL I1 20. Halterung für Kabelstecker AMP SuperSeal 21. Halterung MTA für Kabelstecker Bosch TAFEL I2 TAFEL I3 ELE ANL - 102...
  • Seite 103 DORSODURO 1200 ABS - ATC Elektrische Anlage TAFELN J: POSITIONIERUNG KABELSTE- CKER LAMBDASONDE TAFEL J1 TAFEL J2 TAFELN K TAFEL K1: ANSICHT BAUGRUPPE MIT MON- TIERTEM SOCKEL FÜR FILTERGEHÄUSE TAFEL K2 22. Dichtung 23. Schrauben 24. Lufttemperatursensor ELE ANL - 103...
  • Seite 104 DORSODURO 1200 ABS - ATC Elektrische Anlage TAFEL L 25. Kabelbaum-Halterung 26. Schellen 2,5x160 mm (0.01x6.30 in) TAFELN M: POSITIONIERUNG ANSCHLUSS BENZINPUMPE TAFEL M1 TAFEL M2 TAFEL M3 ELE ANL - 104...
  • Seite 105 DORSODURO 1200 ABS - ATC Elektrische Anlage TAFEL N Schellen 4,5x290 mm (0.18x11.42 in) TAFEL O 27. Polarisiertes Relais 28. Haube TAFEL P: GESAMTANSICHT LINKE SEITE TAFEL P1 TAFEL P2 ELE ANL - 105...
  • Seite 106 DORSODURO 1200 ABS - ATC Elektrische Anlage TAFEL Q 29. Kabelführung 30. Schellen 2,5x98 mm (0.01x3.86 in) 31. Kabelführung TAFELN R TAFEL R1 • Das Starterkabel und der Kabelzweig ABS werden außerhalb der Metall-Ka- belführung eingezogen. TAFEL R2 Schellen 4,5x290 mm (0.18x11.42 in) TAFEL R3 •...
  • Seite 107 DORSODURO 1200 ABS - ATC Elektrische Anlage TAFEL S - Klemme Anlassermotor Die Schutzkappe für die Klemme Anlassermotor ist gelocht. Die Klemme muss mit wasserabweisendem Fett geschützt werden. 32. Rahmendichtung. TAFEL T Schellen 4,5x290 mm (0.18x11.42 in) TAFELN U TAFEL U1 Kabelführung.
  • Seite 108 DORSODURO 1200 ABS - ATC Elektrische Anlage TAFELN V TAFEL V1 35. Kabel für Seitenständer-Schalter: Muss unter der Halterung Kupplungsbetätigung durchgeführt werden. 36. Schellen 2,5x160 mm (0.01x6.30 in) TAFEL V2 Schellen 4,5x290 mm (0.18x11.42 in) TAFEL V3 Schellen 2,5x98 mm (0.02x3.86 in) TAFEL W: MASSEPUNKT Der Massepunkt befindet sich am Motor auf der rechten Seite.
  • Seite 109 DORSODURO 1200 ABS - ATC Elektrische Anlage TAFEL X Kabelführung. TAFEL Y Einzug Kabel Bremslichtschalter Hinterradbremse TAFEL Z: GESAMTANSICHT LINKE SEITE TAFELN AA TAFEL AA1 Kabelführung. ELE ANL - 109...
  • Seite 110 DORSODURO 1200 ABS - ATC Elektrische Anlage TAFEL AA2 Schellen 2,5x160 mm (0.01x6.30 in) TAFEL AA3 Richtiger Einbau der Lambdasonde. TAFEL AA4 35. Schraube 36. Kabelführung TAFEL AA5 Einzug Kabel Lambdasonde ELE ANL - 110...
  • Seite 111 DORSODURO 1200 ABS - ATC Elektrische Anlage TAFEL AA6 Einzug Kabel Lambdasonde hinteres Teil Achtung NACH DEM WIEDEREINBAU DER ELEKTRISCHEN ANLAGE, ANSCHLUSS ALLER KABELSTE- CKER UND ANBRINGUNG ALLER SCHELLEN UND BEFESTIGUNGEN DIE IN "SONDERKON- TROLLEN FÜR RICHTIGEN ANSCHLUSS UND RICHTIGE DURCHFÜHRUNG DER KABEL" ANGEGEBENEN KONTROLLEN VORNEHMEN.
  • Seite 112 DORSODURO 1200 ABS - ATC Elektrische Anlage TAFELN B - EINBAU GESCHWINDIGKEITS- SENSOREN / ABS VORDERRAD UND HINTER- TAFEL B1 Schellen 2,5x160 mm (0.01x6.30 in) TAFEL B2 4. Schellen 2,5x160 mm (0.01x6.30 in) 5. Kabelführung Schellen 4,5x180 mm (0.18x7.08 in) TAFEL B3 Kabelführung TAFEL B4...
  • Seite 113 DORSODURO 1200 ABS - ATC Elektrische Anlage TAFELN C - ANMERKUNGEN FÜR DEN EIN- ZUG DER RÜCKLICHT-KABEL TAFEL C1 7. Schelle 4,5x290 mm (0.18x11.42 in) 8. Rahmendichtung 9. Kabel Nummernschildbeleuchtung ELE ANL - 113...
  • Seite 114 DORSODURO 1200 ABS - ATC Elektrische Anlage TAFEL C2 4. Schelle 2,5x160 mm (0.01x6.30 in) 10. Kabelbaum Rücklicht TAFEL C3 4. Schelle 2,5x160 mm (0.01x6.30 in) 11. Schlauchschelle TAFEL C4 Schelle 2,5x160 mm (0.01x6.30 in) ELE ANL - 114...

  • Seite 115: Allgemeiner Schaltplan

    DORSODURO 1200 ABS - ATC Elektrische Anlage Allgemeiner Schaltplan Zeichenerklärung: 1. MEHRFACH-KABELSTECKER 2. VORDERER RECHTER BLINKER 3. SCHEINWERFER KOMPLETT 4. VORDERER LINKER BLINKER ELE ANL - 115...
  • Seite 116 DORSODURO 1200 ABS - ATC Elektrische Anlage 5. ABBLENDLICHTLAMPE - FERNLICHT 6. STANDLICHTLAMPE 7. FERNLICHTRELAIS 8. RELAIS BELEUCHTUNGS-LOGIK 9. HUPE 10.LINKER LICHT-WECHSELSCHALTER 11.DIAGNOSE ARMATURENBRETT 12.ARMATURENBRETT 13.BREMSLICHTSCHALTER VORDERRADBREMSE 14.BREMSLICHTSCHALTER HINTERRADBREMSE 15.KUPPLUNGSSCHALTER 16.ZÜNDSCHLÜSSEL 17.HAUPTEINSPRITZRELAIS 18.ANTENNE WEGFAHRSPERRE 19.HINTERER LINKER BLINKER 20.HINTERER RECHTER BLINKER 21.LAMPE NUMMERNSCHILDBELEUCHTUNG 22.RÜCKLICHT KOMPLETT 23.RELAIS RECOVERY-LOGIK...
  • Seite 117 DORSODURO 1200 ABS - ATC Elektrische Anlage 43.- 44.DIAGNOSE E.C.U 45.KIPPSENSOR 46.SCHALTER AM SEITENSTÄNDER 47.GANGSENSOR 48.DRUCKSENSOR HINTERER ZYLINDER 49.DRUCKSENSOR VORDERER ZYLINDER 50.DROSSELKLAPPE HINTERER ZYLINDER 51.DROSSELKLAPPE VORDERER ZYLINDER 52.SENSOR ANSAUGLUFTTEMPERATUR 53.WASSERTEMPERATURSENSOR 54.STEUERELEKTRONIK E.C.U. 55.GASGRIFF-SENSOR 56.DREHZAHLSENSOR 57.ZÜNDSPULE VORDERER ZYLINDER 58.ZÜNDSPULE HINTERER ZYLINDER 59.ZÜNDSPULE VORDERER ZYLINDER 60.ZÜNDSPULE HINTERER ZYLINDER 61.ZÜNDKERZE...

  • Seite 118: Überprüfungen Und Kontrollen

    DORSODURO 1200 ABS - ATC Elektrische Anlage Schematische Schaltpläne Überprüfungen und Kontrollen ALLGEMEINE KONZEPTE BEI DER SUCHE NACH ELEKTRISCHEN FEHLERN IN DEN BEREICHEN DER ELEKTRISCHEN ANLAGE GIBT ES ZEICHNUNGEN DER KABELSTE- CKER. DARAUF ACHTEN, DASS DIE ZEICHNUNGEN DEN KABELSTECKER/DAS BAUTEIL VON DER KABELSEITE BETRACHTET DARSTELLEN, D.

  • Seite 119: Wegfahrsperre

    DORSODURO 1200 ABS - ATC Elektrische Anlage Kontrolle STROMDURCHLASS Zweck der Kontrolle: Mit dieser Kontrolle kann der zu kontrollierende Stromkreis auf Unterbrechungen bzw. zu hohen Widerstand überprüft werden, z. B. durch Oxydation an zwei Anschlüssen verursacht. Tester: Den Tester auf das Symbol "Stromdurchlass" stellen und die beiden Testersonden an die bei- den Enden des Stromkreises anlegen: Wenn Stromdurchlass gegeben ist, ertönt am Tester normaler- weise ein Ton.

  • Seite 120: Systemkomponenten

    DORSODURO 1200 ABS - ATC Elektrische Anlage Systemkomponenten Funktion Erfassen des im Schlüssel enthaltenen Transpon- der-Code und Senden des Code zum Armaturen- brett. Zugehörigkeitsstufe Schaltplan: Wegfahrsperre Position: • Am Fahrzeug: Im Schlosszylinder • Kabelstecker: 2-polig, schwarz, hinter dem Armaturenbrett Elektrische Angaben: •...

  • Seite 121: Einbau Neues Armaturenbrett

    DORSODURO 1200 ABS - ATC Elektrische Anlage • Es ist ein Stromausfall oder ein Kurzschluss mit Masse oder mit Spannung am Schaltkreis erfasst worden. Fehlersuche • Das Kontrollverfahren am Kabelstecker am Kabelbaum und am Kabelstecker Armaturen- brett vornehmen. Wenn nicht OK, wieder herstellen. Wenn OK, die Kontrolle der elektrischen Eigenschaften und für den Stromdurchlass am Schaltkreis der Antenne vornehmen.
  • Seite 122 DORSODURO 1200 ABS - ATC Elektrische Anlage 98789 Anschließend folgenden Menüpunkt auswählen: "Fehler löschen" ANMERKUNG LÖSCHT DEN FEHLER, DER DURCH DIE FEHLENDE SPEICHERUNG DER SCHLÜSSEL-CODES VERURSACHT WURDE. 3. Das Diagnosegerät an das Fahrzeug anschließen und aus dem Menüpunkt "Einstellbare Parameter" folgendes auswählen: "Selbsterlernung Auspuffventil"...
  • Seite 123 DORSODURO 1200 ABS - ATC Elektrische Anlage Fehler Armaturenbrett In diesem Modus erscheint eine Tabelle mit An- gaben zu eventuellen Fehlern an der Wegfahr- sperre und den mit ihr verbundenen Sensoren. Fehler Armaturenbrett In diesem Modus erscheint eine Tabelle mit Angaben zu eventuellen Fehlern an der Wegfahrsperre und den mit ihr verbundenen Sensoren.
  • Seite 124 DORSODURO 1200 ABS - ATC Elektrische Anlage Mit diesem Menüpunkt werden alle Armaturenbrett-Fehler gelöscht. Es muss erneut bestätigt werden. Für das Löschen der ECU-Fehler den Navigator benutzen. NULLSTELLEN WARTUNGSCOUPONS Mit dieser Funktion können die Wartungscoupons auf Null zurückgesetzt werden. Mit diesem Vorgang kann der Kilometerzähler, nur ein mal, innerhalb der ersten 200 km (124 mi) Fahrstrecke auf Null zu- rückgesetzt werden, falls dies nicht bereits durch die Qualitätskontrolle erfolgt ist.
  • Seite 125 DORSODURO 1200 ABS - ATC Elektrische Anlage • ESPAÑOL Nullstellen servicekontrolle NULLSTELLEN WARTUNGSCOUPONS Mit dieser Funktion können die Wartungscoupons auf Null zurückgesetzt werden. Mit diesem Vorgang kann der Kilometerzähler, nur ein mal, innerhalb der ersten 200 km (124 mi) Fahrstrecke auf Null zu- rückgesetzt werden, falls dies nicht bereits durch die Qualitätskontrolle erfolgt ist.
  • Seite 126 DORSODURO 1200 ABS - ATC Elektrische Anlage SCHNITTS ÜBERPRÜFUNGEN UND KONTROLLEN IM KA- PITEL ELEKTRISCHE ANLAGE LESEN. DIAGNOSEINSTRUMENT: ELEKTRISCHE FEHLER Anlasserschalter P0170 • Kurzschluss mit Plus, Kabelbruch, Kurzschluss mit Minus. Fehlerursache • Wenn Kurzschluss mit Plus: An PIN 58 wurde eine zu hohe Spannung erfasst. Wenn Ka- belbruch, Kurzschluss mit Minus: Eine Spannung gleich Null erfasst.

  • Seite 127: Steuergerät

    DORSODURO 1200 ABS - ATC Elektrische Anlage Sicherungen ZUSATZSICHERUNGEN (vordere, linke Seite, oberhalb Wasserkühler) 1 - Relais Beleuchtungs-Logik, Relais Recovery- Logik, Bremslicht, Hupe, Standlicht, Nummern- schildbeleuchtung (10 A). 2 - Plus-Dauerstromversorgung Armaturenbrett (7,5 A). 3 - Plus über Zündschloss zur ECU-Steuerelekt- ronik (15 A).

  • Seite 128: Siehe Auch

    DORSODURO 1200 ABS - ATC Elektrische Anlage • Die Steuerelektronik ECU und die Schutzverkleidung verschieben. • Die Schutzverkleidung von der Steuer- elektronik entfernen. • Den Kabelstecker trennen und die Steuerelektronik ausbauen. ANMERKUNG BEIM EINBAU DER KABELSTECKER MÜSSEN DIE SCHU- HE FREI BIS ZUM ANSCHLAG GLEITEN UND DAS EIN- SETZEN DES KABELSTECKERS UNTERSTÜTZEN: AM ANSCHLAG MUSS DAS EINRASTEN DES SPERRZAHNS ZU HÖREN SEIN.
  • Seite 129 DORSODURO 1200 ABS - ATC Elektrische Anlage STEUERELEKTRONIK - Diagnose Funktion Steuerung des Systems Ride by Wire, Steuerung Einspritzung/ Zündung, Steuerung System- Schutzvorrichtungen, und Autodiagnosefunktion. Zugehörigkeitsstufe Schaltplan: Jede Stufe, bei der das Haupt-Bauteil mit der Steu- erelektronik zu tun hat. Position: •...
  • Seite 130 DORSODURO 1200 ABS - ATC Elektrische Anlage DIAGNOSEINSTRUMENT: PARAMETER Nenn-Leerlaufdrehzahl • Beispielwert bei Schlüssel auf ON: 1600 U/Min Adaptive Durchflussmenge Kraftstoff Adaptive Korrektur Kraftstoff Achtung VOR JEGLICHER FEHLERSUCHE AUFMERKSAM DIE ALLGEMEINEN KONZEPTE BEI DER SUCHE NACH ELEKTRISCHEN FEHLERN AM ANFANG DES AB- SCHNITTS ÜBERPRÜFUNGEN UND KONTROLLEN IM KA- PITEL ELEKTRISCHE ANLAGE LESEN.
  • Seite 131 DORSODURO 1200 ABS - ATC Elektrische Anlage • Soll-Winkel Position hintere Drosselklappe • Position vordere Drosselklappe • Position hintere Drosselklappe • Motortemp. vor Recovery • Durchschnittlicher Ansaug-Druckwert vorderer Zylinder (1) • Durchschnittlicher Ansaug-Druckwert hinterer Zylinder (2) • Motordrehzahl • Durchschnittl. angezeigtes Drehmoment •...
  • Seite 132 DORSODURO 1200 ABS - ATC Elektrische Anlage • Wenn Kurzschluss mit Plus: Es wurde eine zu hohe Spannung an PIN 31 erfasst. Wenn Kurzschluss mit Minus: Es wurde eine Spannung gleich Null erfasst. Wenn Kabelbruch: Es wurde eine Unterbrechung erfasst. Fehlersuche •...
  • Seite 133 DORSODURO 1200 ABS - ATC Elektrische Anlage • Die Anzeige erfolgt nur, wenn die Sicherheitsstufe 2 ein Motor-Reset vorgenommen hat (Schwere C). Das Armaturenbrett zeigt diesen Fahler nicht an, auch wenn er im Status ATT (aktuell) ist. Fehlersuche • Die Fehlersuche für die anderen erfassten Fehler vornehmen. Siehe auch Zylindersynchronsierung Herunterladen der gespeicherten Daten...
  • Seite 134 DORSODURO 1200 ABS - ATC Elektrische Anlage Batterie Funktion Batterie YTX 14-BS, die geladen und aktiviert wer- den muss. Zugehörigkeitsstufe Schaltplan: Batterieladung Position: • Am Fahrzeug: Unter der Sitzbank. • Kabelstecker: An der Batterie Elektrische Angaben: 12 Ah Pin out: 1.
  • Seite 135 DORSODURO 1200 ABS - ATC Elektrische Anlage • Wenn zu hoch: Eine zu hohe Spannung an PIN 42 gemessen. Wenn zu niedrig: Eine zu niedrige Spannung an PIN 42 gemessen. Das Armaturenbrett zeigt diesen Fehler nicht an, auch wenn er im Zustand ATT (aktuell) ist. Fehlersuche •...
  • Seite 136 DORSODURO 1200 ABS - ATC Elektrische Anlage Geschwindigkeitssensor 5D90 Elektrische Störung: Sensor oder Kabelbaum elektrisch defekt. Fehlersuche: Das Kontrollverfahren am Kabelstecker des Sensors und am Kabelstecker an der ABS- Steuerelektronik vornehmen. wenn nicht OK, die Kabelstecker wiederherstellen. wenn OK, den Strom- durchlass des weiß/braunen Kabels zwischen PIN 2 des Sensors auf der Kabelseite und PIN 14 am Kabelstecker der ABS-Steuerelektronik prüfen.
  • Seite 137 DORSODURO 1200 ABS - ATC Elektrische Anlage oder schlecht befestigt ist, wenn nicht OK, Hall-Geber auswechseln, wenn OK, Geschwindigkeitssensor auswechseln. 5D95 erfasste Geschwindigkeit zu hoch: Sensor oder Hall-Geber defekt oder Hall-Geber mit falscher Zahnanzahl oder falsche Reifengrößen. Fehlersuche: Das Vorhandensein des Geschwindigkeitssensors und des Hall-Gebers prüfen, wenn nicht OK, einbauen, wenn OK, die Befestigung des Geschwindigkeitssensors prüfen, wenn nicht OK, wiederherstellen, wenn OK, prüfen, ob der Hall-Geber die richtige Zahnanzahl hat oder schmutzig, verformt oder schlecht befestigt ist, wenn nicht OK, Hall-Geber auswechseln, wenn OK, die richtige...
  • Seite 138 DORSODURO 1200 ABS - ATC Elektrische Anlage durchlass des gelb/braunen Kabels zwischen PIN 2 des Sensors auf der Kabelseite und PIN 11 am Kabelstecker der ABS-Steuerelektronik prüfen. Wenn nicht OK wiederherstellen, wenn OK, an PIN 2 des Sensors auf der Kabelseite, bei abgetrenntem Sensor und Schlüssel auf ON, muss eine Spannung von ungefähr 12V anliegen: wenn nicht OK, prüfen, ob Stromdurchlass zwischen PIN 2 und der Masse des Fahrzeugs besteht: wenn Masse anliegt, den Kabelbaum wiederherstellen, wenn OK, die Steuer- elektronik auswechseln.
  • Seite 139 DORSODURO 1200 ABS - ATC Elektrische Anlage Fehlersuche: Das Vorhandensein des Geschwindigkeitssensors und des Hall-Gebers prüfen, wenn nicht OK, einbauen, wenn OK, die Befestigung des Geschwindigkeitssensors prüfen, wenn nicht OK, wiederherstellen, wenn OK, prüfen, ob der Hall-Geber die richtige Zahnanzahl hat oder schmutzig, verformt oder schlecht befestigt ist, wenn nicht OK, Hall-Geber auswechseln, wenn OK, die richtige Reifengröße prüfen, wenn nicht OK, auswechseln, wenn OK, den richtigen Reifendruck prüfen, wenn nicht OK, wiederherstellen, wenn OK, Geschwindigkeitssensor auswechseln.
  • Seite 140 DORSODURO 1200 ABS - ATC Elektrische Anlage • Nein_In Analyse_Warten_Ja DIAGNOSEINSTRUMENT: ELEKTRISCHE FEHLER Achtung IST DER SCHALTKREIS UNTERBROCHEN ODER KURZGESCHLOSSEN, WIRD KEIN FEHLER ANGEZEIGT. DAS KONTROLLVERFAHREN AM KABELSTECKER DREHZAHLSENSOR UND AM KABELSTECKER DER MARELLI-STEUERELEKTRONIK VORNEHMEN: WENN NICHT OK, wie- der herstellen. WENN OK, DIE RICHTIGEN ELEKTRISCHEN EIGENSCHAFTEN DES SENSORS PRÜFEN: WENN NICHT OK, DEN SENSOR AUSWECHSELN.
  • Seite 141 DORSODURO 1200 ABS - ATC Elektrische Anlage • Die zwei Anschlüsse trennen und den Sensor Griffstellung ausbauen. • Die Gaszüge herausziehen. Siehe auch Luftfilterkasten SENSOR GRIFFSTELLUNG Funktion Der Griff ist das Element, an das die beiden Gas- züge befestigt sind. Er hat die Aufgabe die Anfor- derung des Fahrers nach Leistung (Demand) in ein elektrische Signal umzuwandeln, das zur Steu- erelektronik gesendet wird.
  • Seite 142 DORSODURO 1200 ABS - ATC Elektrische Anlage • A: Stromversorgung Spur A • b: Masse Spur A • C: Signal Spur A • D: Stromversorgung Spur B • E: Masse Spur B • F: Signal Spur B Kabelstecker SLAVE (weiß) •...
  • Seite 143 DORSODURO 1200 ABS - ATC Elektrische Anlage • Beispielwert bei Schlüssel auf ON: 0 mV • Beispielwert bei laufendem Motor: - Bei losgelassenem Griff muss 0% abgelesen werden, und 100% bei vollständig gedrehtem Griff. DIAGNOSEINSTRUMENT: ZUSTÄNDE Griff • Leerlauf_gedrosselt_voll geöffnet Selbsterlernungs-Verfahren Griff •...
  • Seite 144 DORSODURO 1200 ABS - ATC Elektrische Anlage • Kurzschluss mit Plus / Kabelbruch, Kurzschluss mit Minus Fehlerursache • Wenn Kurzschluss mit Plus: Eine zu hohe Spannung an PIN 13 am Kabelstecker ENGINE erfasst. Wenn Kabelbruch, Kurzschluss mit Minus: Eine Spannung gleich Null an PIN 13 am Kabelstecker ENGINE erfasst.
  • Seite 145 DORSODURO 1200 ABS - ATC Elektrische Anlage Steuerelektronik vornehmen. Wenn nicht OK, wieder herstellen, wenn OK, den Strom- durchlass des Kabels an den beiden Anschlüssen prüfen, wenn nicht OK, wieder herstellen, wenn OK, die Isolierung des Kabels gegen Masse prüfen (vom Kabelstecker Sensor Griff- stellung oder Kabelstecker Steuerelektronik): Wenn nicht gegen Masse isoliert, das Kabel wieder herstellen, wenn gegen Masse isoliert, bei Schlüssel auf ON prüfen, dass an PIN A des Potentiometers Stromversorgung und an PIN C Masse anliegt, wenn sie richtig anlie-...
  • Seite 146 DORSODURO 1200 ABS - ATC Elektrische Anlage • Es wurden zwei nicht übereinstimmende Spannungssignale an den PIN 13 und 39 am Ka- belstecker ENGINE (Spuren A-B) erfasst. Fehlersuche • Die Parameter Sensor Griffstellung vorderer blauer Kabelstecker Spur A und Spur B prüfen: Weicht einer der beiden Werte deutlich von 600-1400 mV ab, bedeutet dies, dass der Po- tentiometer defekt ist.
  • Seite 147 DORSODURO 1200 ABS - ATC Elektrische Anlage ausgeführt werden: Prüfen, dass am Ende des Verfahrens für den Zustand Selbsterlernung Gasgriff folgendes angezeigt wird: Ausgeführt Achtung DIE BEIDEN KABELSTECKER AM GASGRIFF-SENSOR SIND GLEICH, DÜRFEN ABER UNTER- EINANDER AUF KEINEN FALL VERTAUSCHT WERDEN. VORM AUSBAU MARKIEREN ODER DIE MARKIERUNG AN DEN KABELSTECKERN PRÜFEN (BLAUER PUNKT + BLAUER RING).
  • Seite 148 DORSODURO 1200 ABS - ATC Elektrische Anlage • Beispielwert bei Schlüssel auf ON: 1004 mbar • Beispielwert bei laufendem Motor: 715 mbar • HINWEISE: Druck abgelesen durch vorderen Sensor. Ansaugluftdruck hinterer Zylinder • Beispielwert bei Schlüssel auf ON: 1003 mbar •...
  • Seite 149 DORSODURO 1200 ABS - ATC Elektrische Anlage Masseisolierung des Kabels überprüfen: Besteht Stromdurchlass zu Masse, das Kabel wie- der herstellen, besteht kein Stromdurchlass, mit Schlüssel auf ON prüfen, ob an PIN 1 am Kabelstecker des Sensors eine Spannung von ungefähr 5V anliegt. Wenn nicht OK, mit Schlüssel auf OFF den Stromdurchlass zwischen PIN 25 Kabelstecker ENGINE und PIN 1 am Kabelstecker des Sensors prüfen: Wenn nicht OK, das Kabel wieder herstellen.
  • Seite 150 DORSODURO 1200 ABS - ATC Elektrische Anlage • Anhand der Motor-Betriebsdaten (U/Min, Drosselklappe, ...) wird der Durchschnittswert für den Ansaugdruck geschätzt: Weicht der erfasst Werte um einen bestimmten Prozentwert ab, wird dieser Fehler ausgelöst. Die häufigsten Ursachen sind: Anormaler Widerstand am Sensorkreis (z.
  • Seite 151 DORSODURO 1200 ABS - ATC Elektrische Anlage • Es wurde ein kleiner Unterschied zwischen geschätztem und gemessenem Druck erfasst: Der Messwert ist größer als der geschätzte Wert (Schaden am Ansaugstutzen). Fehlersuche • Den Ansaugstutzen auf Schäden überprüfen und kontrollieren, dass die Bohrung zum Mes- sen des Druckwertes sauber ist.

  • Seite 152: Motortemperatursensor

    DORSODURO 1200 ABS - ATC Elektrische Anlage Fehler zu niedriger Druck Ansaugstutzen hinterer Zylinder P0218 • Signal nicht plausibel. Fehlerursache • Es wurde ein kleiner Unterschied zwischen geschätztem und gemessenem Druck erfasst: Der gemessene Druck ist kleiner als der geschätzte (zum Beispiel Drosselkörper ver- schmutzt).
  • Seite 153 DORSODURO 1200 ABS - ATC Elektrische Anlage • Beispielwert bei Schlüssel auf ON: 25 °C • Beispielwert bei laufendem Motor: 75 °C • Bei einer Recovery ist dies ein von der Steuerelektronik eingegebener Wert. Liegt eine Stö- rung vor, wird die Motor-Temperatur nach dem Starten des Motors bis auf ungefähr 90°C angehoben.

  • Seite 154: Lufttemperatursensor

    DORSODURO 1200 ABS - ATC Elektrische Anlage wieder herstellen. Wenn OK, den Stromdurchlass zwischen PIN 6 oder 17 Kabelstecker ENGINE und PIN 2 am Kabelstecker des Sensors prüfen: Ist kein Stromdurchlass gegeben, das Kabel wieder herstellen, besteht Stromdurchlass, bedeutet dies, dass die Steuerelekt- ronik keine Masse liefert und deswegen ausgewechselt werden muss.
  • Seite 155 DORSODURO 1200 ABS - ATC Elektrische Anlage Temperatursensoren Position: • Sensor: Auf der linken Seite des Filter- gehäuses, in der Nähe des hinteren Drosselkörpers • Kabelstecker: Am Sensor Elektrische Angaben:Widerstand • bei 0°C (32 °F): 32,5 kΩ ± 5% • bei 25°C (77 °F): 10,0 kΩ...
  • Seite 156 DORSODURO 1200 ABS - ATC Elektrische Anlage • Wenn Kabelbruch, Kurzschluss mit Plus: Das Kontrollverfahren am Kabelstecker des Sen- sors und am Kabelstecker an der Marelli Steuerelektronik vornehmen, wenn ok, den Stromdurchlass am Sensor prüfen: Wenn nicht OK, den Sensor auswechseln. Wenn OK, den Stromdurchlass zwischen PIN 37 Kabelstecker ENGINE und PIN 1 am Sensor prüfen: Ist kein Stromdurchlass gegeben, das Kabel wieder herstellen.
  • Seite 157 DORSODURO 1200 ABS - ATC Elektrische Anlage • Kabelstecker: Rechte Seite an der Rückseite des Filtergehäuses Elektrische Angaben: • Stromkreis Heizvorrichtung: 7-9 Ω bei Raumtemperatur Pin out: 1. Sensorsignal + (schwarzes Kabel) 2. Sensorsignal - (graues Kabel) 3. Masse Heizvorrichtung (weißes Kabel) 4.
  • Seite 158 DORSODURO 1200 ABS - ATC Elektrische Anlage sich der Wert fest auf 1,00 zurück und es wird Fehler Lambdasonde angezeigt. Achtung VOR JEGLICHER FEHLERSUCHE AUFMERKSAM DIE ALLGEMEINEN KONZEPTE BEI DER SUCHE NACH ELEKTRISCHEN FEHLERN AM ANFANG DES AB- SCHNITTS ÜBERPRÜFUNGEN UND KONTROLLEN IM KA- PITEL ELEKTRISCHE ANLAGE LESEN.
  • Seite 159 DORSODURO 1200 ABS - ATC Elektrische Anlage • Wenn Kurzschluss mit Plus: Eine zu hohe Spannung an PIN 32 am Kabelstecker ENGINE erfasst. Wenn Kabelbruch, Kurzschluss mit Minus: Eine Spannung gleich Null an PIN 32 am Kabelstecker ENGINE erfasst. Das Armaturenbrett zeigt diesen Fehler nicht an, auch wenn er im Status ATT (aktuell) ist.
  • Seite 160 DORSODURO 1200 ABS - ATC Elektrische Anlage Folgende Störungen am Schaltkreis der Lambdasonde in Bezug auf das Signal werden nicht von der Steuerelektronik erfasst: Kabelbruch, Kurzschluss mit Masse oder Störung des Sensors (z. B. nicht variierende Spannung). Bei einer Störungsanzeige die nachstehende Fehlersuche vornehmen: Fehlersuche •...
  • Seite 161 DORSODURO 1200 ABS - ATC Elektrische Anlage Einspritzdüse Zeichenerklärung Einspritzdüsen: 1. Einspritzdüse vorne 2. Einspritzdüse hinten EINSPRITZDÜSE Funktion Die richtige Menge Benzin zum richtigen Zeitpunkt liefern. Funktion / Funktionsprinzip Anzug der Einspritzdüsen-Spule zum Öffnen für Benzin-Durchlass. Zugehörigkeitsstufe Schaltplan: Zündspulen und Einspritzdüsen. Position: •...
  • Seite 162 DORSODURO 1200 ABS - ATC Elektrische Anlage SCHNITTS ÜBERPRÜFUNGEN UND KONTROLLEN IM KA- PITEL ELEKTRISCHE ANLAGE LESEN. DIAGNOSEINSTRUMENT: EINSCHALTEN Einspritzdüse vorderer Zylinder • Das Zusatz-Einspritzrelais wird für 5 Sekunden angezogen (Nr. 35 im Schaltplan, linke Sei- te, im vorderen Relaiskasten, trotzdem die Relais-Kennung mit den Kabelfarben PRÜFEN), außerdem wird das an die Steuerelektronik angeschlossene Kabel der Einspritzdüse für jeweils 4 ms pro Sekunde mit Masse geschlossen.
  • Seite 163 DORSODURO 1200 ABS - ATC Elektrische Anlage teils und am Kabelstecker an der Marelli Steuerelektronik vornehmen: Wenn nicht OK, wieder herstellen. Wenn OK, den Stromdurchlass des Kabels zwischen PIN 53 und PIN 2 am Bauteil prüfen und das Kabel wieder herstellen. Einspritzdüse hinterer Zylinder P0202 •...
  • Seite 164 DORSODURO 1200 ABS - ATC Elektrische Anlage Widerstand abhängig davon ändert, ob er von Benzin nass gemacht wird oder nicht. Zugehörigkeitsstufe Schaltplan: Relais Einspritz-Ladung Position: • Am Fahrzeug: Am Tank. • Kabelstecker: In der Nähe der Benzin- pumpe (schwarz, 4-polig). Elektrische Angaben: PIN 1-2: 0,5 - 1 Ohm;...
  • Seite 165 DORSODURO 1200 ABS - ATC Elektrische Anlage • Wenn Kurzschluss mit Plus: Eine zu hohe Spannung an PIN 73 am Kabelstecker VEHICLE erfasst. Wenn Kabelbruch, Kurzschluss mit Minus: Eine Spannung gleich Null an PIN 73 am Kabelstecker VEHICLE erfasst. Fehlersuche •...
  • Seite 166 DORSODURO 1200 ABS - ATC Elektrische Anlage - MITTLERE HINTERE ZÜNDSPULE mit langem Kabel, in der Mitte, unter dem Filtergehäuse, hinter dem Kabelstecker. - SEITLICHE HINTERE ZÜNDSPULE mit kurzem Kabel und Befestigungsklammer, in der Mitte, un- ter dem Filtergehäuse, vor dem Kabelstecker mitt- lere hintere Zündspule.
  • Seite 167 DORSODURO 1200 ABS - ATC Elektrische Anlage Seitliche vordere Zündspule: Das Zusatz-Einspritzrelais wird für 5 Sekunden angezogen (Nr. 35 im Schaltplan, linke Seite im vor- deren Relaiskasten, trotzdem die Relais-Kennung mit den Kabelfarben PRÜFEN), außerdem wird das braun/grüne Kabel der Zündspule für jeweils 2 ms pro Sekunde mit Masse geschlossen. Es wird emp- fohlen den 4-poligen Kabelstecker von der Benzinpumpe zu trennen, um das Einschaltgeräusch von Relais und Einspritzdüse deutlich zu hören.
  • Seite 168 DORSODURO 1200 ABS - ATC Elektrische Anlage • Wenn Kurzschluss mit Plus: Eine zu hohe Spannung an PIN 27 am Kabelstecker ENGINE erfasst. Wenn Kabelbruch, Kurzschluss mit Minus: Eine Spannung gleich Null an PIN 27 am Kabelstecker ENGINE erfasst. Fehlersuche •...
  • Seite 169 DORSODURO 1200 ABS - ATC Elektrische Anlage • Kurzschluss mit Plus / Kurzschluss mit Minus/Kabelbruch. Fehlerursache • Wenn Kurzschluss mit Plus: Eine zu hohe Spannung an PIN 1 am Kabelstecker ENGINE erfasst. Wenn Kabelbruch, Kurzschluss mit Minus: Eine Spannung gleich Null an PIN 1 am Kabelstecker ENGINE erfasst.
  • Seite 170 DORSODURO 1200 ABS - ATC Elektrische Anlage Drosselklappenkörpers Funktion Die Information zur Drosselklappen-Position an die Steuerelektronik senden und die Drosselklap- pen anhand der Anforderungen durch die Steuer- elektronik betätigen. Funktion / Funktionsprinzip Alle internen Bauteile der Drosselkörper (Potenti- ometer und Stellmotor) sind kontaktfrei, d. h. eine elektrische Diagnose des Drosselkörpers ist nicht möglich, sondern nur der an ihn angeschlossenen Stromkreise.
  • Seite 171 DORSODURO 1200 ABS - ATC Elektrische Anlage • Beispielwert bei Schlüssel auf ON: 0,0° • Beispielwert bei laufendem Motor: -0,3° Durch das Erfassen der Druckwerte an der Ansaugung versucht das System die Druckwerte an der Ansaugung zwischen dem vorderen Zylinder und dem hinteren Zylinder durch ein Verstellen der Dros- selklappen-Position auszugleichen: Ein akzeptierbarer Wert liegt zwischen -0,8°...
  • Seite 172 DORSODURO 1200 ABS - ATC Elektrische Anlage • Beispielwert bei Schlüssel auf ON: 5,2° • Beispielwert bei laufendem Motor: 2,5° Bei Schlüssel auf ON bleibt die Drosselklappe in der von den Federn gehaltenen Position (ungefähr 5-7°). Nach dem Starten des Motors wird die Drosselklappe im Leerlauf in der Nähe der mechanischen Leerlaufposition gehalten (größer oder gleich 0,5°).
  • Seite 173 DORSODURO 1200 ABS - ATC Elektrische Anlage • Eis/ unterbrochen/ ausgeführt/ limp home/ Anschlag Drosselklappe geschlossen/ Kontrolle Federn/ Erlernung limp home/ Initialisierung Zeigt an, ob die von der Steuerelektronik ausgeführte Selbsterlernung durchgeführt/nicht durchgeführt wurde: Wichtig, um zu verstehen, ob beim letzten Mal Schlüssel auf ON die Selbsterlernung mit Erfolg durchgeführt wurde.
  • Seite 174 DORSODURO 1200 ABS - ATC Elektrische Anlage Drosselkörper Stromversorgung (+5V) und an PIN 6 Masse anliegt. Wenn sie richtig anlie- gen, den Drosselkörper auswechseln. Sensor Potentiometer 2 Position vordere Drosselklappe P0122 • Kurzschluss mit Plus / Kabelbruch, Kurzschluss mit Minus Fehlerursache •...
  • Seite 175 DORSODURO 1200 ABS - ATC Elektrische Anlage Anschlüssen prüfen. Wenn nicht OK, das Kabel wieder herstellen. Wenn OK, die Masse- isolierung des Schaltkreises prüfen (von Kabelstecker Sensor Drosselklappe oder Kabel- stecker Steuerelektronik). Wenn gegen Masse isoliert, prüfen, ob an PIN 2 am Kabelstecker Drosselkörper Stromversorgung (+5V) und an PIN 6 Masse anliegt.
  • Seite 176 DORSODURO 1200 ABS - ATC Elektrische Anlage 5V abgelesen, besteht ein Kurzschluss am Kabel, ist die Spannung gleich Null, muss der Drosselkörper ausgewechselt werden. • Wenn Kurzschluss mit Minus: Den Kabelstecker Drosselkörper trennen, den Schlüssel auf ON stellen und prüfen, ob an PIN 3 Stromdurchlass mit Fahrzeugmasse besteht: Besteht Stromdurchlass, das Kabel wieder herstellen.
  • Seite 177 DORSODURO 1200 ABS - ATC Elektrische Anlage Drosselklappen zwischen PIN 3 und 15 zwischen 1 und 2,5 Ohm beträgt. Wenn nicht OK, den Drosselkörper auswechseln, wenn OK, prüfen, dass der Drosselkörper nicht mecha- nisch blockiert ist: Wenn blockiert, die Ursache beseitigen oder den Drosselkörper aus- wechseln.
  • Seite 178 DORSODURO 1200 ABS - ATC Elektrische Anlage an einem der beiden Sensoren oder ein anormaler Widerstand an einem der beiden Kreise sein. Fehlersuche • Das Kontrollverfahren am Kabelstecker Drosselkörper und am Kabelstecker der Steuer- elektronik vornehmen. Prüfen, dass der Widerstand des Kabels zwischen Kabelstecker Drosselkörper (PIN 1) und der Steuerelektronik (PIN 48) wenige Zehntel Ohm beträgt.
  • Seite 179 DORSODURO 1200 ABS - ATC Elektrische Anlage • Das Potentiometer 1 und das Potentiometer 2 geben keinen übereinstimmenden Wert: Die Summe der beiden Spannungswerte muss konstant sein. Die Ursache kann eine Störung an einem der beiden Sensoren oder ein anormaler Widerstand an einem der beiden Kreise sein.
  • Seite 180 DORSODURO 1200 ABS - ATC Elektrische Anlage • Die Sauberkeit von Drosselkörper und Ansaugleitung überprüfen. Wenn OK, den Drossel- körper auswechseln. Erfassung Recovery-Bedingungen vordere Drosselklappe (T.Luft,T.Wasser) P0163 • möglicherweise vereist Fehlerursache • Bei niedrigen Außen- und Motortemperaturen wird keine richtige Drehung der Drosselklap- pe erfasst: Mögliche Vereisung der Leitung (jedes Mal bei Schlüssel ON).
  • Seite 181 DORSODURO 1200 ABS - ATC Elektrische Anlage • Test fehlgeschlagen Fehlerursache • Rückstelldauer der Drosselklappe in von den Federn gehaltene Position außerhalb der vor- gesehenen Grenzwerte: Die Ursachen können ein Nachlassen der Federleistung oder eine zu starke Reibung der Drosselklappe sein (jedes Mal bei Schlüssel ON). Fehlersuche •...
  • Seite 182 DORSODURO 1200 ABS - ATC Elektrische Anlage • Unstimmigkeit zwischen Steuerung und Ausführung Fehlerursache • Es ist möglich, dass die mechanische Betätigung der Drosselklappe beschädigt ist. Fehlersuche • Den Drosselkörper auswechseln. DIAGNOSEINSTRUMENT: EINSTELLBARE PARAMETER Selbstanpassung Drosselklappen ANMERKUNG JEDES MAL, WENN DER SCHLÜSSEL AUF ON GESTELLT WIRD, WIRD VERSUCHT, DIE DROS- SELKLAPPEN EINZUSCHALTEN: DAS RICHTIGE EINSCHALTEN WIRD DURCH AUFLEUCHTEN DER BREMSLICHTER ANGEZEIGT.
  • Seite 183 DORSODURO 1200 ABS - ATC Elektrische Anlage Motoröldrucksensor MOTOR-ÖLDRUCKSENSOR Funktion: Zeigt dem Armaturenbrett an, ob im Motor ein ausreichender Öldruck (0,5 +/- 0,2 bar (7.25 +/- 2.9 PSI)) besteht. Funktion / Funktionsprinzip: Normalerweise ge- schlossener Schalter. Mit Öldruck von mehr als 0,5 +/-0,2 bar (7.25 +/- 2.9 PSI) unterbrochener Kreis.

  • Seite 184: Leerlaufsensor

    DORSODURO 1200 ABS - ATC Elektrische Anlage Leerlaufsensor Funktion Zeigt der Steuerelektronik die Stellung der Gang- schaltung an, vom 1. bis zum 6. Gang, und ob die Schaltung im Leerlauf oder eingelegt ist. Funktion / Funktionsprinzip Der Sensor besteht aus 2 Schaltkreisen: Einer für die Anzeige des eingelegten Gangs.
  • Seite 185 DORSODURO 1200 ABS - ATC Elektrische Anlage SCHNITTS ÜBERPRÜFUNGEN UND KONTROLLEN IM KA- PITEL ELEKTRISCHE ANLAGE LESEN. DIAGNOSEINSTRUMENT: ZUSTÄNDE Getriebe im Leerlauf • Ja/Nein Gang eingelegt: 0 - 1 - 2- 3 - 4 - 5 - 6 DIAGNOSEINSTRUMENT: ELEKTRISCHE FEHLER Gangsensor P0461 •...
  • Seite 186 DORSODURO 1200 ABS - ATC Elektrische Anlage Kupplungshebelsensor Funktion Zeigt der Steuerelektronik die Kupplungshebel- Position an. Funktion / Funktionsprinzip Bei eingelegtem Gang aber angezogenem Kupp- lungshebel, d. h. Kreis mit Masse geschlossen, wird das Starten des Fahrzeugs freigegeben. Zugehörigkeitsstufe Schaltplan: Startfreigaben Position: •...
  • Seite 187 DORSODURO 1200 ABS - ATC Elektrische Anlage Kabel) prüfen: Wenn nicht vorhanden, das Kabel wieder herstellen, wenn vorhanden, den Sensor auswechseln. • Anzeige am Navigator immer "Gezogen": Die Anschlüsse vom Sensor trennen und bei los- gelassener Kupplung prüfen, ob Stromdurchlass zwischen den beiden PIN gegeben ist: Ist Stromdurchlass vorhanden, den Sensor auswechseln.
  • Seite 188 DORSODURO 1200 ABS - ATC Elektrische Anlage Seitenständer-Sensor: Hoch/Runter • Anzeige am Navigator immer runter: Das Kontrollverfahren am Kabelstecker vornehmen: Wenn nicht OK, wieder herstellen, wenn OK die beiden Anschlüsse vom Sensor trennen und den Stromdurchlass zu Masse an PIN 1 prüfen: Wenn nicht vorhanden, das Kabel wieder herstellen, wenn vorhanden, den Sensor auswechseln.
  • Seite 189 DORSODURO 1200 ABS - ATC Elektrische Anlage Achtung VOR JEGLICHER FEHLERSUCHE AUFMERKSAM DIE ALLGEMEINEN KONZEPTE BEI DER SUCHE NACH ELEKTRISCHEN FEHLERN AM ANFANG DES AB- SCHNITTS ÜBERPRÜFUNGEN UND KONTROLLEN IM KA- PITEL ELEKTRISCHE ANLAGE LESEN. DIAGNOSEINSTRUMENT: ZUSTÄNDE Kippsensor: Normal/ Gekippt •...
  • Seite 190 DORSODURO 1200 ABS - ATC Elektrische Anlage Schaltkreis des Elektrolüfterrads Funktion Betätigung des Kühlflüssigkeits-Kühlgebläses. Funktion / Funktionsprinzip Wird von der Steuerelektronik eine Temperatur von ungefähr 102 °C erfasst, wird der Kreis für den Relais-Anzug der Kühlgebläse-Steuerung mit Masse geschlossen. Zugehörigkeitsstufe Schaltplan: Kühlgebläse Position: •...
  • Seite 191 DORSODURO 1200 ABS - ATC Elektrische Anlage Kühlgebläserelais P0480 • Kurzschluss mit Plus / Kurzschluss mit Minus, offener Schaltkreis Fehlerursache • Wenn Kurzschluss mit Plus: Eine zu hohe Spannung an PIN 61 am Kabelstecker VEHICLE erfasst. Wenn Kurzschluss mit Minus: Es wurde eine Spannung gleich Null erfasst. Wenn Kabelbruch: Es wurde eine Spannung von 5V erfasst.
  • Seite 192 DORSODURO 1200 ABS - ATC Elektrische Anlage • Kabelstecker: In der Mitte zwischen Filtergehäuse und Wasserkühler. Elektrische Angaben: • Position STOP: Offener Kreis • Position RUN: Kreis geschlossen (Stromdurchlass) Pin out: 1 Kabel blau/ grün: Masse 2 Kabel gelb/ rot: 5 V Achtung VOR JEGLICHER FEHLERSUCHE AUFMERKSAM DIE ALLGEMEINEN KONZEPTE BEI DER SUCHE NACH...
  • Seite 193 DORSODURO 1200 ABS - ATC Elektrische Anlage Zeichenerklärung pinout Motor: Ausgang Ansteuerung Zündspule seitliche Zündkerze hinterer Zylinder PIN 1 Ausgang Ansteuerung Zündspule seitliche Zündkerze vorderer Zylinder PIN 2 Ausgang zur Steuerung Stellmotor hintere Drosselklappe (+) PIN 3 Masse analog 2 PIN 4 Masse Leistung 1 PIN 5 Masse analog 1 PIN 6/17 Eingang Lambdasonde (+) PIN 10...
  • Seite 194 DORSODURO 1200 ABS - ATC Elektrische Anlage Masse Leistung 2 PIN 16 Eingang Drehzahlsensor ( - ) PIN 20 Eingang Signal Potentiometer 2 hintere Drosselklappe PIN 21 Eingang Lambdasonde Lambda (-) PIN 22 Eingang Griff Spur C PIN 23 Eingang Sensor Ansaugdruck vorderer Zylinder PIN 24 Ausgang Referenzspannung + 5 V: Spuren A-C, vordere Drosselklappe und Drucksensor PIN 25/51 Ausgang Referenzspannung + 5 V: Spuren B-D und hintere Drosselklappe PIN 26 Ausgang Ansteuerung Zündspule mittlere Zündkerze hinterer Zylinder PIN 27...
  • Seite 195 DORSODURO 1200 ABS - ATC Elektrische Anlage Zeichenerklärung pinout Fahrzeug: Ausgang Steuerung Einspritzdüse vorderer Zylinder PIN 53 Eingang Kupplungssensor PIN 56 Masse analog 2 PIN 57 Eingang Schalter "Start engine" PIN 58 Ausgang Steuerung Kühlgebläse-Relais PIN 61 Ausgang Referenzspannung + 5 V: Spuren B-D und hintere Drosselklappe PIN 63 Eingang Leerlauf PIN 64 Eingang Kippsensor PIN 65 Linie CAN L (high speed) PIN 66...
  • Seite 196 DORSODURO 1200 ABS - ATC Elektrische Anlage Armaturenbrett Zeichenerklärung pinout Armaturenbrett graues Gehäuse: 1 + Schlüssel 2 Steuerung rechter Blinker 3 Nicht benutzt 4 Eingang Fernlicht 5 Nicht benutzt 6 Select 3 (Set) 7 Select 2 (Down) 8 Select 1 (Up) 9 Sensor Benzinreserve 10 Nicht benutzt 11 + Batterie...
  • Seite 197 DORSODURO 1200 ABS - ATC Elektrische Anlage Zeichenerklärung pinout Armaturenbrett schwarzes Gehäuse: 21 + Batterie 22 Betätigung linker vorderer Blinker 23 Betätigung rechter vorderer Blinker 24 Antenne 2 25 Nicht benutzt 26 CAN H 27 CAN L 28 Eingang ABS-Kontrolllampe (falls vorhanden) 29 Nicht benutzt 30 Masse Sensoren 31 + Batterie...
  • Seite 198 DORSODURO 1200 ABS - ATC Elektrische Anlage Can-leitung Funktion Ermöglicht die Kommunikation zwischen Einspritz-Steuerelektronik Marelli und Armaturenbrett. Funktion / Funktionsprinzip VORTEILE DES CAN-SYSTEMS Eine CAN-Leitung (Controller Area Network) ist eine Verbindung zwischen den verschiedenen elekt- ronischen Vorrichtungen eines Fahrzeugs, die wie ein Computer-Netzwerk organisiert ist (Internet). Mit dem CAN-Netz konnte das Layout der elektrischen Anlage stark vereinfacht und damit auch das Ge- samtgewicht verringert werden.
  • Seite 199 DORSODURO 1200 ABS - ATC Elektrische Anlage Alle Knoten im Netzwerk erhalten alle über den BUS gesendeten Nachrichten (mit Empfangsbestäti- gung oder Fehlermeldung) und jeder Knoten entscheidet, ob die Nachricht verarbeitet oder verworfen werden soll. Außerdem kann jeder Knoten Informationen von den anderen Knoten anfordern (RTR = Remote Transmit Request).
  • Seite 200 DORSODURO 1200 ABS - ATC Elektrische Anlage herstellen. Wenn OK, den Stromdurchlass der beiden Linien CAN vom Kabelstecker VE- HICLE der Marelli-Steuerelektronik zum Kabelstecker Armaturenbrett prüfen. Wenn nicht OK, das Kabel wieder herstellen. Wenn OK, prüfen, dass die beiden Linien nicht mit Plus kurzgeschlossen sind.
  • Seite 201 Beispiel: Ist das Motorrad mit einem ABS-System ausgerüstet, sollte im Menupunkt Zustände Vorrichtungen am Navigator der richtige Zustand wie folgt angegeben sein: Aprilia Traction Control (Traction Control) vorhanden. Bei Motorrädern, die mit einem ABS-System ausgerüstet sind, bei denen aber am Navigator folgendes angezeigt wird: Aprilia Traction Control (Traction Control) nicht vorhanden, muss die Steuerelektronik aktualisiert werden.

  • Seite 202: Mot Fahr

    INHALTSVERZEICHNIS MOT FAHR OTOR AUS DEM AHRZEUG...
  • Seite 203 DORSODURO 1200 ABS - ATC Motor aus dem Fahrzeug ORDERRAHMEN Pos. Beschreibung Menge Drehmoment Hinweise Schraube TCEI Befestigung Gegen- M10x30 50 Nm (36.88 lbf ft) platte Stoßdämpfer an Halterung Rahmen rechts Mutter FL Befestigung Rahmen- 80 Nm (59 lbf ft) Rohre an Rahmen-Seitenteilen Schraube TE FL Halterung Ketten- M8x35...
  • Seite 204 DORSODURO 1200 ABS - ATC Motor aus dem Fahrzeug ITTLERER AHMEN Pos. Beschreibung Menge Drehmoment Hinweise Mutter FL Befestigung Seitenteile am 80 Nm (59 lbf ft) Motor MOT FAHR - 204...

  • Seite 205: Vorbereitung Des Fahrzeugs

    DORSODURO 1200 ABS - ATC Motor aus dem Fahrzeug OTOR Pos. Beschreibung Menge Drehmoment Hinweise Schraube TE mit Flansch Befesti- M10x1,25 50 Nm (36.88 lbf ft) Loctite 243 gung Ritzel Schraube TCEI Befestigung Welle M6x16 12 Nm (8.85 lbf ft) an Schalthebel und Schalthebel an Riefenteil Mutter links Kontermutter für Kugel-...
  • Seite 206 DORSODURO 1200 ABS - ATC Motor aus dem Fahrzeug • Den Kabelstecker vom Motor-Öldruck- sensor trennen. • Das Stromversorgungskabel des An- lassermotors trennen. • Bei der ABS Modellversion die ABS- Steuerelektronik verschieben und den Kabelstecker von der Steuerelektronik trennen. • Die Buchse und den O-Ring von der Getriebe-Vorgelegewelle abziehen.
  • Seite 207 DORSODURO 1200 ABS - ATC Motor aus dem Fahrzeug • Die Feder trennen. • Die drei Muttern am vorderen Auspuff- krümmer abschrauben und entfernen. • Die Feder trennen, die den mittleren Auspuffkrümmer mit dem Auspuff- Endteil verbindet. • Die Feder trennen, die den mittleren Auspuffkrümmer mit dem hinteren Auspuffkrümmer verbindet.
  • Seite 208 DORSODURO 1200 ABS - ATC Motor aus dem Fahrzeug • Den mittleren Auspuffkrümmer bewe- gen und damit den vorderen Auspuff- krümmer ausbauen. • Den mittleren Auspuffkrümmer aus- bauen. • Die drei Muttern am hinteren Auspuff- krümmer abschrauben und entfernen. • Den Auspuffkrümmer entfernen.
  • Seite 209 DORSODURO 1200 ABS - ATC Motor aus dem Fahrzeug • Die zwei Schrauben abschrauben und entfernen und die Ritzelabdeckung ab- nehmen. • Die zwei Schrauben an der Kupplungs- halterung abschrauben und entfernen. • Den Kabelstecker des Seitenständer- sensors trennen. MOT FAHR - 209...
  • Seite 210 DORSODURO 1200 ABS - ATC Motor aus dem Fahrzeug • Den Kabelstecker vom Leerlaufsensor trennen. • Die Antriebskette lockern. • Die Schraube abschrauben und ent- fernen und die Unterlegscheibe und den Abstandhalter aufbewahren. • Das Ritzel zum Ausbau aus der Kette ziehen.

  • Seite 211: Ausbau Des Motors Vom Fahrzeug

    DORSODURO 1200 ABS - ATC Motor aus dem Fahrzeug Ausbau des Motors vom Fahrzeug • Die angegebenen Vorbereitungsarbei- ten am Fahrzeug vornehmen. • Den Motor mit Riemen und Flaschen- zug halten. • Von der linken Seite arbeiten und die drei Muttern abschrauben und entfer- nen.
  • Seite 212 DORSODURO 1200 ABS - ATC Motor aus dem Fahrzeug • Den oberen, hinteren Bolzen heraus- ziehen und die Unterlegscheibe aufbe- wahren. • Die zwei Abstandhalter entfernen. Der dünnere Abstandhalter befindet sich rechts. • Den unteren, hinteren Bolzen heraus- ziehen und die Unterlegscheibe aufbe- wahren.
  • Seite 213 DORSODURO 1200 ABS - ATC Motor aus dem Fahrzeug • Den unteren Abstandhalter auf der rechten Seite entfernen. • Den vorderen Bolzen herausziehen und die Unterlegscheibe aufbewahren. • Den unteren Abstandhalter auf der rechten Seite entfernen. • Die Schraube abschrauben und ent- fernen.
  • Seite 214 DORSODURO 1200 ABS - ATC Motor aus dem Fahrzeug • Die beiden Schrauben an der ECU Steuerelektronik abschrauben und entfernen. • Die Steuerelektronik verschieben, aber am Kabel angeschlossen lassen. • Die beiden Schellen lösen. MOT FAHR - 214...
  • Seite 215 DORSODURO 1200 ABS - ATC Motor aus dem Fahrzeug • Den Drosselkörper anheben, aber am Kabel angeschlossen lassen. • Den Motor-Temperatursensor vom vorderen Zylinder trennen. • Die Kabelstecker von der Lichtmaschi- ne trennen. MOT FAHR - 215...

  • Seite 216: Installation Des Motors Am Fahrzeug

    DORSODURO 1200 ABS - ATC Motor aus dem Fahrzeug • Den Drosselkörper trennen und mit ei- nem Gummiband befestigen. • Die Schrauben abschrauben und ent- fernen und die vorderen Zündspulen herausziehen. • Den Motor absenken und aus dem Rahmen herausziehen. Installation des Motors am Fahrzeug •...
  • Seite 217 DORSODURO 1200 ABS - ATC Motor aus dem Fahrzeug • Von der linken Seite arbeiten und die drei Muttern festziehen. • Den Motor aus den Riemen und dem Flaschenzug nehmen. • Das Ritzel wieder einbauen und das Spiel der Antriebskette wieder herstel- len.

  • Seite 218: Siehe Auch

    DORSODURO 1200 ABS - ATC Motor aus dem Fahrzeug Siehe auch Vorbereitung des Fahrzeugs Einstellung MOT FAHR - 218...
  • Seite 219 INHALTSVERZEICHNIS OTOR...
  • Seite 220 DORSODURO 1200 ABS - ATC Motor • Um den Motor während der Revisions- arbeiten richtig zu lagern, muss das spezifische Auflageblech verwendet werden. Achtung SEHR SORGFÄLTIG AUF DIE STABILITÄT VON MOTOR UND MOTORHALTERUNG ACHTEN, PRÜFEN, DASS DER MOTOR ZUVERLÄSSIG AN DER HALTERUNG BEFESTIGT IST.

  • Seite 221: Schema Der Getriebewellen

    DORSODURO 1200 ABS - ATC Motor 6. Feder 7. Metallkappe für Feder 8. Hall-Geber 9. Getriebe-Vorgelegewelle komplett 10.Gabeln 11.Gabelwelle 12.Feder 13.Metallkappe für Feder 14.Schaltwählvorrichtung 15.Gabelwelle 16.Gabel 17.Schaltwalze 18.Gewindebolzen M8x1,25 19.Sperrblech Schaltwählvorrichtung 20.Getriebe-Hauptantriebswelle komplett 21.Angeflanschte Sechskantschraube M6x15 22.Index-Hebel komplett 23.Feder Getriebewelle Schema der Getriebewellen MOT - 221...

  • Seite 222: Auseinanderbau Des Getriebes

    DORSODURO 1200 ABS - ATC Motor Zeichenerklärung: 1. Hauptantriebswelle Z=14 2. Zahnrad 2. Gang an Hauptantriebswelle Z=17 3. Zahnrad 3. - 4. Gang an Hauptantriebswelle Z=20/22 4. Zahnrad 5. Gang an Hauptantriebswelle Z=23 5. Zahnrad 6. Gang an Hauptantriebswelle Z=24 6.
  • Seite 223 DORSODURO 1200 ABS - ATC Motor Siehe auch Trennen der Gehäusehälften • Die Schaltwalze herausziehen. • Die drei Schaltwählgabeln ausbauen. Achtung DIE SCHALTGABEL AN DER HAUPTANTRIEBSWELLE IST KLEINER ALS DIE AN DER VORGELEGEWELLE. DIE SCHALTGABELN AN DER VORGELEGEWELLE SIND GLEICH. MOT - 223...
  • Seite 224 DORSODURO 1200 ABS - ATC Motor • Die Motorhalterung vorsichtig drehen. • Die gesamte Getriebeeinheit komplett herausziehen. • In umgekehrter Reihenfolge wie beim Ausbau vorgehen. MOT - 224...

  • Seite 225: Schaltwählvorrichtung

    DORSODURO 1200 ABS - ATC Motor Schaltwählvorrichtung CHALTWÄHLVORRICHTUNG Pos. Beschreibung Menge Drehmoment Hinweise Befestigungsschraube Gang-Fest- 12 Nm (8.85 lbf ft) Loctite Dry Loc stellvorrichtung 2040 Befestigungsschraube Blech Schalt- 5,50 Nm (4.06 lbf ft) 3M SCOTCH GRIP wählvorrichtung 2353 Befestigungsschraube Schaltwalze/ 20 Nm (14.75 lbf ft) 3M SCOTCH GRIP Kleinrad Schaltwählvorrichtung...
  • Seite 226 DORSODURO 1200 ABS - ATC Motor Kupplung Die Unterlegscheibe aufbewahren. ANMERKUNG DIE UNTERLEGSCHEIBE BEI JEDER ARBEIT AUSWECH- SELN • Die Schrauben am Halteblech der Schaltwählvorrichtung erhitzen. • Die drei Befestigungsschrauben am Halteblech der Schaltwählvorrichtung abschrauben und entfernen. • Das Blech komplett mit Schaltwählvor- richtung ausbauen.
  • Seite 227 DORSODURO 1200 ABS - ATC Motor Kontrolle des Schaltmechanismus Feder Schaltwählvorrichtung Sicherstellen, dass in der in der Abbildung mar- kierten Position der Abstand zwischen der Innen- seite der Spitzen an den Federenden zwischen +/- 0,4 mm (0.016 in) in Bezug auf den gleichen Abstandswert am Zahn beträgt.
  • Seite 228 DORSODURO 1200 ABS - ATC Motor Getriebe-Schaltwelle Ausbau • Die linke Gehäusehälfte in eine Presse einsetzen und mit dem entsprechen- den Werkzeug den Rollenkäfig he- rausziehen. ANMERKUNG DEN GLEICHEN VORGANG AUCH AN DER RECHTEN GEHÄUSEHÄLFTE VORNEHMEN. Spezialwerkzeug 020724Y Schlagdorn Rollenkäfig Schaltstange EINBAU •...
  • Seite 229 DORSODURO 1200 ABS - ATC Motor Abnahme des Anlassmotors • Das Stromversorgungskabel vom An- lassermotor trennen. • Die zwei Schrauben abschrauben und entfernen und den Anlassermotor aus- bauen. MOT - 229...
  • Seite 230 DORSODURO 1200 ABS - ATC Motor Generatorseite ÜNDUNG Pos. Beschreibung Menge Drehmoment Hinweise Zündkerze 11 Nm (8.11 lbf ft) Befestigungsschraube Ring Freilauf 14 Nm (10.33 lbf ft) 3M SCOTCH GRIP 2353 Befestigungsschraube Rotor - Kur- M12x1,25 130 Nm (95.88 lbf ft) belwelle Befestigungsschraube Stator / Licht- 9 Nm (6.64 lbf ft)
  • Seite 231 DORSODURO 1200 ABS - ATC Motor Abnahme des Schwungraddeckels • Den Inspektionsdeckel am Lichtma- schinendeckel abnehmen. • Die zehn Schrauben abschrauben und entfernen. • Den Lichtmaschinendeckel mit dem entsprechenden Spezialwerkzeug ausbauen. Spezialwerkzeug 020712Y Griff zum Ausbau des Lichtmaschi- nendeckels • Die Dichtung und die zwei Zentrierstifte aufbewahren.

  • Seite 232: Abnahme Der Komponenten Des Schwungraddeckels

    DORSODURO 1200 ABS - ATC Motor Abnahme der Komponenten des Schwungraddeckels • Die beiden Befestigungsschrauben des Pick-up entfernen. • Die drei Befestigungsschrauben des Stators entfernen. Achtung DA DER PICK-UP UND DER STATOR ZUM GLEICHEN ELEKTRISCHEN BEREICH GEHÖREN, MÜSSEN SIE GLEICHZEITIG AUSGEBAUT WERDEN. Ausbau des schwungmagnetzünders •...
  • Seite 233 DORSODURO 1200 ABS - ATC Motor • Den Bolzen mit Linksgewinde des Spezialwerkzeugs am äußeren Ge- häuse festschrauben. • Das äußere Gehäuse mit einem Schlüssel festhalten und den Bolzen mit Linksgewinde so festschrauben, dass das Schwungrad von der Kurbel- welle abgezogen werden kann. Spezialwerkzeug 020713Y Abzieher für Schwungrad •...
  • Seite 234 DORSODURO 1200 ABS - ATC Motor • Den Keil von der Kurbelwelle aufbe- wahren. Ausbau Freilaufrad • Das Schwungrad ausbauen. • Das Freilauf-Zahnrad ausbauen. • Den Schwungmagnetzünder mit der Heißluftpistole erwärmen. • Die sechs Schrauben abschrauben und entfernen. • Die Lager-Sicherung und das Lager aus dem Schwungmagnetzünder aus- bauen.
  • Seite 235 DORSODURO 1200 ABS - ATC Motor Montage des Schwungrads • Den Keil in die Kurbelwelle einsetzen. • Eine Fettschicht auftragen und das An- lasser-Vorgelege einbauen. • Das Schwungrad auf die Kurbelwelle aufsetzen. • Die Schraube mit der Unterlegschrau- be anschrauben aber nicht festziehen. •...
  • Seite 236 DORSODURO 1200 ABS - ATC Motor Befestigungsschraube Rotor - Kurbelwelle - M12x1,25 (1) 130 Nm (95.88 lbf ft) • Das Schraube Rückhalteblech anbrin- gen. • Die Schraube festziehen. Kupplungsseite ASSERPUMPE Pos. Beschreibung Menge Drehmoment Hinweise Befestigungsschraube Deckel Kupp- 13 Nm (9.59 lbf ft) lungsseite Befestigungsschraube Deckel Pum- 13 Nm (9.59 lbf ft)
  • Seite 237 DORSODURO 1200 ABS - ATC Motor Pos. Beschreibung Menge Drehmoment Hinweise Deckel für Wasserpumpenhalterung M6x10 6,5 Nm (4.79 lbf ft) 3M SCOTCH GRIP 2353 • Die dreizehn Schrauben kreuzweise abschrauben und entfernen (die bei- den Schrauben, mit denen auch der Wasserpumpendeckel befestigt ist, sind länger als die anderen elf Schrau- ben).
  • Seite 238 DORSODURO 1200 ABS - ATC Motor Abnahme des Kupplungsdeckels UPPLUNGSDECKEL Pos. Beschreibung Menge Drehmoment Hinweise Befestigungsschraube Kupplungs- 13 Nm (9.59 lbf ft) deckel / Deckel Kupplungsseite Befestigungsmutter Kupplung M24x1 170 Nm (125.38 lbf ft) Verstemmen Öl-Einfüllschraube Befestigung an 2 Nm (1.48 lbf ft) Kupplungsdeckel Befestigungsschraube Blech / Halte- 5,50 Nm (4.06 lbf ft)

  • Seite 239: Auseinanderbau Der Kupplung

    DORSODURO 1200 ABS - ATC Motor Der Ausbau nur vom Kupplungsdeckel wird für ein Auswechseln der Kupplungsscheiben empfohlen. Bei einem Ausbau der gesamten Kupplungsein- heit sollte der Deckel Kupplungsseite ausgebaut werden. Trotzdem kann die gesamte Kupplungseinheit nur durch Entfernen des Kupplungsdeckels ausge- baut werden.
  • Seite 240 DORSODURO 1200 ABS - ATC Motor UPPLUNG Pos. Beschreibung Menge Drehmoment Hinweise Befestigungsschraube Kupplungsfe- 11 Nm (8.11 lbf ft) dern • Den Deckel auf der Kupplungsseite entfernen. • Die sechs Schrauben abschrauben und entfernen. In mehreren Durchgän- gen kreuzweise um jeweils ¼ Umdre- hung lösen und die Unterlegscheiben und die Kupplungsfedern aufbewah- ren.
  • Seite 241 DORSODURO 1200 ABS - ATC Motor • Die Kupplungsstange entfernen. • Den Kupplungskorb mit dem ent- sprechenden Werkzeug blockieren. Spezialwerkzeug 9100896 Feststellvorrichtung Kupplungskorb • Die Mutter von der Kupplungsnabe ab- schrauben und entfernen. • Die zu verstemmende Unterlegschei- be entfernen. MOT - 241...
  • Seite 242 DORSODURO 1200 ABS - ATC Motor • Die Kupplungsnabe ausbauen. • Die Unterlegscheibe zwischen Kupp- lungsnabe und Kupplungskorb aufbe- wahren. • Den Kupplungskorb aufbewahren. • Den Abstandhalter und die Nadellager aufbewahren. MOT - 242...

  • Seite 243: Kontrolle Der Kupplungsscheiben

    DORSODURO 1200 ABS - ATC Motor • Die Spezial-Ausgleichscheibe mit dop- pelter Stärke aufbewahren. Kontrolle der Kupplungsscheiben • Die Reibscheiben und die Stahlschei- ben auf eine ebene Unterlage legen und auf Risse und eventuelle Verfor- mungen überprüfen. Maximal zulässige Verformung: 0,20 mm (0.0079 in) •...

  • Seite 244: Kontrolle Der Kupplungsglocke

    DORSODURO 1200 ABS - ATC Motor KONTROLLE DES PILZFÖRMIGEN VENTILS • Kontrollieren, dass das Ventil frei und ohne Klemmen läuft. • Pressluft in das Ventil blasen und prü- fen, dass die Schmierölöffnungen frei sind. Kontrolle der Kupplungsglocke • Den Kupplungskorb ausbauen. •...

  • Seite 245: Kontrolle Der Federdruckplatte

    DORSODURO 1200 ABS - ATC Motor KONTROLLE DES GEFÜHRTEN HAUPTANTRIEBSZAHNRADS Das geführte Hauptantriebszahnrad auf Schäden und Verschleißspuren überprüfen und gegebenen- falls das Hauptantriebszahnrad und den Kupplungskorb gemeinsam ersetzen. Das geführte Hauptantriebszahnrad auf Schäden und Verschleißspuren überprüfen und gegebenen- falls das Hauptantriebszahnrad und den Kupplungskorb gemeinsam ersetzen. Kontrolle der Federdruckplatte Die Druckplatte und das Lager auf Beschädigun- gen und Verschleißspuren überprüfen.

  • Seite 246: Montage Der Kupplung

    DORSODURO 1200 ABS - ATC Motor Montage der Kupplung • Die Ausgleichscheibe einsetzen. • Das Nadellager und den Abstandhalter einsetzen. • Den Kupplungskorb einsetzen. • Sicherstellen, dass das Antriebszahn- rad der Ölpumpe am Kupplungskorb richtig in das geführte Zahnrad der Öl- pumpe eingreift.
  • Seite 247 DORSODURO 1200 ABS - ATC Motor • Die Kupplungsnabe anbringen. • Den Deckel auf der Kupplungsseite einbauen. • Vorm Festziehen der Kupplungsmutter prüfen, dass sich der Wert in Bezug auf den Wert beim Ausbau nicht geändert hat. Hat sich das Maß geändert, die Kurbelwelle so drehen, dass das An- triebszahnrad der Ölpumpe am Kupp- lungskorb richtig in das geführte Zahn-...
  • Seite 248 DORSODURO 1200 ABS - ATC Motor • Den tassenförmigen Ring (1) einset- zen. Achtung AUF DIE EINBAURICHTUNG DES TASSENFÖRMIGEN RINGS ACHTEN. DER KONISCHE TEIL DES RINGS MUSS AUF DEN MOTOR GERICHTET SEIN. • Die gedrehte Führungsscheibe (2) einsetzen. • Die nitrierte Stahlscheibe (3) einsetzen. •...
  • Seite 249 DORSODURO 1200 ABS - ATC Motor • Beim Wiedereinbau die Dichtung unter dem Kupplungsdeckel auswechseln. Montage des Kupplungsdeckels EINBAU ÖLDICHTRING DECKEL KUPPLUNGSSEITE • Für das kontrollierte Eintreiben des Öldichtrings muss eine Unterlegscheibe mit Stärke 0,5 mm (0.020 in), Innendurchmesser 12 mm (0.47 in) und Außendurchmesser 20 mm (0.79 in) zur Verfügung stehen.

  • Seite 250: Zylinderköpfe

    DORSODURO 1200 ABS - ATC Motor • Den Sicherungsring anbringen. Zylinderköpfe YLINDERKOPFDECKEL Pos. Beschreibung Menge Drehmoment Hinweise Spezialschraube Befestigung Zylin- 9 Nm (6.64 lbf ft) derkopfdeckel Spezialschraube Befestigung Zylin- 9 Nm (6.64 lbf ft) derkopfdeckel Befestigungsschraube Ölentlüftung 5.50 Nm (4.06 lbf ft) Zündkerzen 10-12 Nm (7.38-8.85 lbf MOT - 250...
  • Seite 251 DORSODURO 1200 ABS - ATC Motor YLINDERKOPF Pos. Beschreibung Menge Drehmoment Hinweise Wasser-Temperatursensor M12x1,5 22 Nm (16.22 lbf ft) Gewindedeckel Sitz Wassersensor M12x1,5 10 Nm (7.38 lbf ft) Loctite Drise AL 506 Mutter Befestigung Stiftschrauben M10x1,25 10 Nm (7.38 lbf ft) Die Gewinde vor Zylinderkopf - Vorspannen dem Anziehen...

  • Seite 252: Vorderer Zylinderkopf

    DORSODURO 1200 ABS - ATC Motor Ausbau Zylinderkopfdeckel Die folgenden Arbeitsschritte gelten für beide Zy- linderköpfe. • Die fünf Schrauben abschrauben und entfernen und die Gummis aufbewah- ren. • Den Zylinderkopfdeckel abnehmen. EINBAU ZYLINDERKOPFDECKEL • Die angegebenen Arbeitsschritte zum Einbau gelten für beide Zylinderkopf- deckel.
  • Seite 253 DORSODURO 1200 ABS - ATC Motor • Die Kühlflüssigkeits-Entlüftungsleitung trennen. Siehe auch Ausbau Zylinderkopfdeckel • Den Deckel am Lichtmaschinendeckel abnehmen. • Die Kurbelwelle soweit drehen, bis der Kolben des vorderen Zylinders auf OT (Zündphase) steht. • Die acht Schrauben am Nockenwel- lenlager in mehreren Durchgängen und kreuzweise abschrauben und ent- fernen.
  • Seite 254 DORSODURO 1200 ABS - ATC Motor • Prüfen, dass die Nocken nicht blau verfärbt sind, Grübchenbildung und Kratzer aufweisen, gegebenenfalls die Nockenwelle, das Zahnrad und die Kette auswechseln. • Die Auslass-Nockenwelle ausbauen. • Die Nockenwelle in einem Schraub- stock mit Schutzbacken einspannen. •...

  • Seite 255: Einbau Nockenwellen Zylinderkopf

    DORSODURO 1200 ABS - ATC Motor • Die Befestigungsschraube des Aus- gleichgewichts festziehen. Einbau Nockenwellen Zylinderkopf Das Verfahren für den Einbau der Nockenwellen ist im Absatz "Zündeinstellung" beschrieben. Siehe auch Steuerzeiten Ausbau vorderer Zylinderkopf • Die Kupplungseinheit ausbauen. • Die Schraube abschrauben und ent- fernen und die Unterlegscheibe und die interne Feder aufbewahren.
  • Seite 256 DORSODURO 1200 ABS - ATC Motor • Die zwei Schrauben der Kettenspan- nerauflagen abschrauben und entfer- nen. • Den Bolzen des Ketten-Zwischen- zahnrads abschrauben und entfernen. • Darauf achten, dass der O-Ring nicht beschädigt wird. • Das Zahnrad der Hauptantriebswelle entsprechend der Angaben für das Trennen der Gehäusehälften ausbau- •...
  • Seite 257 DORSODURO 1200 ABS - ATC Motor • Die zwei äußeren Zylinderkopf-Befes- tigungsschrauben abschrauben und entfernen. • Die äußere Schraube auf der Lichtma- schinenseite abschrauben und entfer- nen. • Die drei unteren Zylinderkopf-Befesti- gungsmuttern abschrauben und ent- fernen. MOT - 257...

  • Seite 258: Kontrolle Vorderer Zylinderkopf

    DORSODURO 1200 ABS - ATC Motor • Die vier Muttern in mehreren Durch- gängen und kreuzweise abschrauben und entfernen. • Den Zylinderkopf von den Stiftschrau- ben abziehen. • Die Dichtung zwischen Zylinderkopf und Zylinder entfernen. • Rimuovere il pattino catena fisso. Kontrolle vorderer Zylinderkopf •...

  • Seite 259: Hinterer Zylinderkopf

    DORSODURO 1200 ABS - ATC Motor • Kontrollieren, dass die Stößelabdeckungen sowie der Deckel des Nockenwellenzahnrads nicht beschädigt oder verschlissen sind und gegebenenfalls die beschädigten Bauteile aus- wechseln. Hinterer Zylinderkopf Ausbau Nockenwellen Zylinderkopf • Den Zylinderkopfdeckel abnehmen. • Die zwei Schrauben abschrauben und entfernen.
  • Seite 260 DORSODURO 1200 ABS - ATC Motor • Das Nockenwellenlager ausbauen. • Die Nockenwellen komplett mit Zahn- rädern ausbauen. Kontrolle Nockenwellen Zylinderkopf KONTROLLE NOCKENWELLENZAHNRAD • Den Betrieb der Nockenwellenzahnrads kontrollieren: Bei Schäden oder schwergängiger Bewegung die Ventilsteuerkette und das Nockenwellenzahnrad zusammen auswechseln. NOCKEN NOCKENWELLE •...
  • Seite 261 DORSODURO 1200 ABS - ATC Motor • Den Korb der Dekompressionsvorrich- tung ausbauen. • Das Ausgleichgewicht und die kleine Masse der Dekompressionsvorrich- tung mit der entsprechenden Feder ausbauen. • Beim Wiedereinbau die Feder an der kleinen Masse der Dekompressions- vorrichtung einhaken und um eine Um- drehung vorspannen.
  • Seite 262 DORSODURO 1200 ABS - ATC Motor • Die Schraube abschrauben und ent- fernen und die Unterlegscheibe und die interne Feder aufbewahren. • Die zwei Schrauben abschrauben und entfernen. • Den Kettenspanner ausbauen und die Dichtung aufbewahren. • Die Nockenwellen komplett mit Zahnrädern ausbauen. Siehe auch Ausbau Nockenwellen Zylinderkopf Ausbau des schwungmagnetzünders...
  • Seite 263 DORSODURO 1200 ABS - ATC Motor • Das Zahnrad der Hauptantriebswelle entsprechend der Angaben für das Trennen der Gehäusehälften ausbau- • Das Zwischenzahnrad zusammen mit der Kette ausbauen. ANMERKUNG DIE KETTE SOLLTE MARKIERT WERDEN, SO DASS DIE URSPRÜNGLICHE LAUFRICHTUNG BEIBEHALTEN WER- DEN KANN.
  • Seite 264 DORSODURO 1200 ABS - ATC Motor • Die drei unteren Zylinderkopf-Befesti- gungsmuttern abschrauben und ent- fernen. • Die vier Muttern in mehreren Durch- gängen und kreuzweise abschrauben und entfernen. • Den Zylinderkopf von den Stiftschrau- ben abziehen. • Die Dichtung zwischen Zylinderkopf und Zylinder entfernen.

  • Seite 265: Ausbau Der Ventile

    DORSODURO 1200 ABS - ATC Motor • Die feste Kettenspannerauflage aus- bauen. ANMERKUNG BEIM WIEDEREINBAU DIE AUFLAGEFLÄCHE DER SPE- ZIALSCHRAUBE ZUR BEFESTIGUNG DES LOSRAD UND DER DREI VENTILSTEUER-ZAHNRÄDER SORGFÄLTIG REINIGEN UND DIE ALUMINIUM-UNTERLEGSCHEIBE AUSWECHSELN. Kontrolle hinterer Zylinderkopf • Mit einem abgerundeten Schaber die Kohleablagerungen aus der Brennkammer entfernen. Achtung KEINE SPITZEN INSTRUMENTE BENUTZEN, UM SCHÄDEN ODER KRATZER AN DEN ZÜND- KERZENGEWINDEN UND DEN VENTILSITZEN ZU VERMEIDEN.
  • Seite 266 DORSODURO 1200 ABS - ATC Motor • Die Ventilfedern mit der Spannvorrich- tung und dem Werkzeug zum Zusam- mendrücken der Ventilfedern zusam- mendrücken. Spezialwerkzeug 020382Y Werkzeug zum Ausbau der Ventil- Halbkegel ausgerüstet mit Teil 012 020896Y Buchse zum Ausbau der Ventile •...

  • Seite 267: Kontrolle Der Ventile

    DORSODURO 1200 ABS - ATC Motor • Die Ventile herausziehen. Kontrolle der Ventile Achtung DIE VENTILE EINZELN WECHSELN. DIE BAUTEILE NICHT MISCHEN. JEDES VENTIL MUSS IN SEINEN SITZ EINGESETZT WERDEN, SO WIE SIE BEIM AUSBAU MARKIERT WORDEN SIND. ABWEICHUNG VENTILSCHAFT Das Ventil aus seinem Sitz um ungefähr 10 mm (0.39 in) anheben.
  • Seite 268 DORSODURO 1200 ABS - ATC Motor 5,987 - 5,973 mm (0.2357 - 0.2352 in) Durchmesser Auslass-Ventilschaft 5,975 - 5,960 mm (0.2352 - 0.2346 in) Das Ventil wie gezeigt auf zwei V-förmige Blöcke legen und den Radialschlag mit einer Messuhr kontrollieren. Ist der Radialschlag größer als der angegebene Grenzwert, muss das Ventil ausgewechselt wer- den.

  • Seite 269: Ventilsteuerung

    DORSODURO 1200 ABS - ATC Motor Ventilsteuerung ENTILSTEUERUNG Pos. Beschreibung Menge Drehmoment Hinweise Mutter Befestigung Zahnräder No- M15x1 90 Nm (66.38 lbf ft) ckenwellen Befestigungsschraube Vorgelege M24x1,5 40 Nm (29.50 lbf ft) 3M SCOTCH GRIP Ventilsteuerung 2353 Spezialschraube Befestigung Ket- 19 Nm (14.01 lbf ft) 3M SCOTCH GRIP tenspannerauflagen beweglich/ fest...

  • Seite 270: Steuerzeiteneinstellung

    DORSODURO 1200 ABS - ATC Motor Pos. Beschreibung Menge Drehmoment Hinweise Befestigungsschrauben Nockenwel- 12 Nm (8.85 lbf ft) lenlager / Zylinderkopf Befestigungsschraube Rückhalte- Torx M5 8,5 Nm (6.26 lbf ft) 3M SCOTCH GRIP blech Nockenwellen 2353 Befestigungsschraube Dekompres- Torx M8 28,5 Nm (21.02 lbf ft) 3M SCOTCH GRIP sionsvorrichtung...
  • Seite 271 DORSODURO 1200 ABS - ATC Motor • Das Werkzeug an der Kurbelwelle an- bringen und auf den Keil des Schwung- rads ausrichten. • Die Schraube an der Kurbelwelle fest- schrauben. • Die Kurbelwelle soweit drehen, bis das V am Werkzeug auf den vorderen Zy- linder ausgerichtet ist.
  • Seite 272 DORSODURO 1200 ABS - ATC Motor Drehmoment-Richtwerte (N*m) Mutter Befestigung Zahnräder Nockenwellen (erster Durchgang) - M15x1 (4) 30 Nm (22.13 lbf ft) • Die zwei Stifte entfernen. • Die acht Befestigungsschrauben ab- schrauben und entfernen und das No- ckenwellenlager ausbauen. •...

  • Seite 273: Kühlereinheit

    DORSODURO 1200 ABS - ATC Motor • Die Kurbelwelle in Fahrtrichtung soweit drehen, dass der Kolben des hinteren Zylinders auf OT (270°) gestellt wird. • Die Kurbelwelle mit dem entsprechenden Spezialwerkzeug blockieren. • Die Arbeitsschritte ausführen, die für die Einstellung am vorderen Zylinder vorgenommen wurden.

  • Seite 274: Auseinanderbau Des Kolbens

    DORSODURO 1200 ABS - ATC Motor Abnahme des Zylinders • Den Zylinderkopf entfernen. • Den Zylinder von den Stiftschrauben abziehen und die Zylinderfußdichtung aufbewahren. Siehe auch Ausbau vorderer Zylinderkopf Ausbau hinterer Zylinderkopf Auseinanderbau des Kolbens • Den Zylinder ausbauen. • Den Sicherungsring vom Kolbenbol- zen abziehen.
  • Seite 275 DORSODURO 1200 ABS - ATC Motor • Das Pleuel mit dem entsprechenden Werkzeug blockieren. • Den Kolbenbolzen mit dem Bolzen des Einbauwerkzeugs herausziehen und den Kolben ausbauen. Spezialwerkzeug 020716Y Feststellvorrichtung Pleuel 020894Y Einbau Sicherungsringe Kolbenbol- • Das Pleuel mit Gummibändern blo- ckieren.
  • Seite 276 DORSODURO 1200 ABS - ATC Motor Kontrolle des Zylinders • Alle Dichtungsflächen müssen sauber und eben sein. • Sicherstellen, dass alle Gewinde in gutem Zustand sind. • Die Zylinder-Laufflächen auf eventuelle Reibung oder Kratzer und die Dichtungsflächen auf Beschädigungen untersuchen. Achtung SIND DEUTLICHE RIEFEN AUF DER ZYLINDERLAUFBUCHSE SICHTBAR, MUSS DER ZYLIN- DER MIT KOLBEN AUSGEWECHSELT WERDEN.
  • Seite 277 DORSODURO 1200 ABS - ATC Motor Kontrolle des Kolbens • Den Durchmesser des Kolbenschafts "P" mit einem Mikrometer messen (a=10 mm (0.39 in) vom unteren Rand des Kolbens. • Das Spiel zwischen Kolben und Zylin- der wie folgt berechnen: Kolbendurchmesser (P): 106,000 mm (4.1732 Spiel Kolben - Zylinder G = C - P Spiel Kolben - Zylinder: 0,085 mm (0.00335 in) •...
  • Seite 278 DORSODURO 1200 ABS - ATC Motor • Den Kolbenring mit dem Kolben in den Zylinder einsetzen. • Den eingesetzten Kolbenring mit dem Kolben eben ausrichten. • Die Öffnung der Kolbenringstöße mes- sen, und den Kolbenring auswechseln, wenn die Messwerte von den angege- benen Werten abweichen.

  • Seite 279: Montage Des Zylinders

    DORSODURO 1200 ABS - ATC Motor • Den Durchmesser des Kolbenbolzen- sitzes (b) messen und den Kolben wechseln, wenn die Messwerte nicht den angegebenen Werten entspre- chen. Durchmesser Kolbenbolzensitz (b): 22,010 - 22,015 (0.8665 - 0.8667 in) • Das Spiel zwischen Kolbenbolzen und Kolbenbolzenbohrung berechnen.
  • Seite 280 DORSODURO 1200 ABS - ATC Motor • Die Kolbenringe sind unterschiedlich und müssen mit der Markierung nach oben eingebaut werden. • Den unteren Ölabstreifen mit der Öff- nung in Richtung Auslassseite am Kol- ben einbauen. • Die restlichen Kolbenringe um jeweils 90°...

  • Seite 281: Klasse Der Zylinderfußdichtung

    DORSODURO 1200 ABS - ATC Motor Siehe auch Klasse der Zylinderfußdichtung • Das Werkzeug entfernen und den Zy- linder vollständig auf die Stiftschrau- ben aufsetzen. Klasse der Zylinderfußdichtung • Den Zylinder provisorisch ohne Zylinderfußdichtung und ohne Zylinderkopfdichtung am Kolben anbringen. MOT - 281...
  • Seite 282 DORSODURO 1200 ABS - ATC Motor • Eine Messuhr am Spezialwerkzeug anbringen. • Die Messuhr auf einer Auflage mit ei- ner mittleren Vorspannung, z. B. 5 mm (0.2 in), auf Null stellen. Unter Beibe- haltung der Nullstellung das Werkzeug am Zylinder anbringen und mit den zwei Muttern (10 Nm - 7.38 lbf ft) be- festigen (siehe Abbildung).

  • Seite 283: Motorgehäuse Und Kurbelwelle

    DORSODURO 1200 ABS - ATC Motor Motorgehäuse und Kurbelwelle EHÄUSE Pos. Beschreibung Menge Drehmoment Hinweise Befestigungsschraube Lagerhalte- 10 Nm (7.38 lbf ft) Loctite 270 rung Befestigungsschraube Öldüse Kol- 5,50 Nm (4.06 lbf ft) Loctite 242 Konischer Deckel Schmierung Kur- M8x1 15 Nm (11.06 lbf ft) belwellenlager Messing-Eichstift befestigt im kom-...

  • Seite 284: Trennen Der Gehäusehälften

    DORSODURO 1200 ABS - ATC Motor EHÄUSE Pos. Beschreibung Menge Drehmoment Hinweise Befestigungsschraube Drehzahlsen- 13 Nm (9.59 lbf ft) Loctite 243 Befestigungsschraube Gehäuse- 13 Nm (9.59 lbf ft) hälfte Lichtmaschinenseite / Kupp- lung Befestigungsschraube Gehäuse- 29 Nm (21.39 lbf ft) hälfte Lichtmaschinenseite / Kupp- lung Geeichte Spezialschraube Getriebe-...
  • Seite 285 DORSODURO 1200 ABS - ATC Motor 020850Y Blockiervorrichtung Zahnrad Haupt- antriebswelle • Die Kupplung ausbauen. • Das Schwungrad komplett ausbauen. • Den Schalthebel entfernen. • Den Anlassermotor ausbauen. • Den Ölfilter ausbauen. • Den in der Abbildung gezeigten Be- reich mit einer Heißluftpistole erwär- men und das Kurbelwellen-Zahnrad mit einem handelsüblichen Abzieher entfernen.
  • Seite 286 DORSODURO 1200 ABS - ATC Motor Siehe auch Auseinanderbau der Kupplung Ausbau des schwungmagnetzünders • Die Zylinder-Kolbeneinheiten ausbau- • Die zwei Befestigungsschrauben ab- schrauben und den Gangsensor aus- bauen. • Den O-Ring aufbewahren. Siehe auch Abnahme des Zylinders MOT - 286...
  • Seite 287 DORSODURO 1200 ABS - ATC Motor • Die Befestigungsschraube an der Schaltwalze abschrauben und entfer- nen. • Die neun M8-Schrauben auf der Licht- maschinenseite abschrauben und ent- fernen. • Die elf M6-Schrauben auf der Lichtma- schinenseite abschrauben und entfer- nen. •...

  • Seite 288: Ausbau Der Kurbelwelle

    DORSODURO 1200 ABS - ATC Motor • Die Gehäusehälften trennen. Ausbau der Kurbelwelle URBELWELLE Pos. Beschreibung Menge Drehmoment Hinweise Befestigungsmutter Hauptantrieb M24x1,5 300 Nm (221.27 lbf ft) Mutter mit Linksge- Kurbelwelle winde Schraube Pleuel 15 + 30 Nm (11.06 + Die Gewinde vor 22.13 lbf ft) + 50°...

  • Seite 289: Kontrolle Der Motorgehäusehälften

    DORSODURO 1200 ABS - ATC Motor • Die Kurbelwelle herausziehen. Siehe auch Trennen der Gehäusehälften Kontrolle der Motorgehäusehälften KONTROLLE LAGER UND WELLENDICHTRING Die beiden Motorgehäusehälften, die Kugellager, die Gewinde der Gehäusehälften-Befestigungs- schrauben und alle Kugellagersitze mit einem nicht aggressiven Lösungsmittel reinigen. Die Dich- tungsflächen reinigen und kontrollieren, dass sie keine Beschädigungen aufweisen.
  • Seite 290 DORSODURO 1200 ABS - ATC Motor DEN O-RING DES MOTORÖLFILTERS PRÜFEN. KONTROLLE SCHMIERUNG • An beiden Gehäusehälften arbeiten und die Kolbenboden-Schmierdüse ausbauen und gründlich reinigen. GEGEBENENFALLS DEN O-RING DER DÜSE AUSWECH- SELN. • Die O-Ringe an den Ölleitungen aus- wechseln. Vorm Einbau BEIM WIEDEREINBAU DER KURBELWELLE DAS PASSSPIEL KURBELWELLENLAGER UND PLEUEL SCHMIEREN.

  • Seite 291: Kontrolle Der Kurbelwellenbauteile

    DORSODURO 1200 ABS - ATC Motor Kontrolle der Kurbelwellenbauteile Kontrolle Axialspiel Kurbelwelle • Das Axialspiel der Kurbelwelle am Ge- häuse muss mit einer Messuhr geprüft werden, die am entsprechenden Mes- suhrhalter angebracht sein muss. • Das Spiel muss zwischen 0,1 und 0,26 mm (0.0039 - 0.0102 in) liegen.

  • Seite 292: Montage Des Pleuels

    DORSODURO 1200 ABS - ATC Motor Installation • Die Ausrichtung der Halblagerschalen muss so weit wie möglich der in der Zeichnung angegebenen Spezifikation entsprechen. ANMERKUNG WERDEN NUR DIE HALBLAGERSCHALEN GEWECH- SELT, MÜSSEN DIE NEUEN DIE GLEICHE FARBE HABEN WIE DIE AUSGEBAUTEN. SOLLTE DIE FARBE NICHT MEHR SICHTBAR SEIN, DIE AUSWAHLTABELLE VER- WENDEN UND AUF DIE GEHÄUSE- UND WELLEN -KATE- GORIE BEZUG NEHMEN.

  • Seite 293: Zusammensetzen Des Gehäuses

    DORSODURO 1200 ABS - ATC Motor Zusammensetzen des Gehäuses • Falls vorher ausgebaut, den Saugkopf wieder anbringen. • Die zwei Befestigungsschrauben am Saugkopf festziehen. • Die Motorhalterung in waagerechte Position drehen. • Die linke Gehäusehälfte an den Bolzen der Motorhalterung aufsetzen und an der Motorhal- terung anbringen.
  • Seite 294 DORSODURO 1200 ABS - ATC Motor • Die zwei Befestigungsbolzen festzie- hen. • Den Motor und die Motorhalterung auf senkrechte Position drehen. • Von der linken Seite arbeiten und die elf M6-Befestigungsschrauben am Ge- häuse anbringen. • Von der linken Seite arbeiten und die neun M8-Befestigungsschrauben am Gehäuse anbringen.
  • Seite 295 DORSODURO 1200 ABS - ATC Motor • Die beiden Befestigungsschrauben an der Schaltwalze festziehen. • Einen neuen O-Ring einsetzen. • Den Gangsensor anbringen und die beiden Befestigungsschrauben fest- ziehen. • Beide Zylinder-Kolbeneinheiten wie- der einbauen. • Das Zahnrad an der Kurbelwelle an- bringen.
  • Seite 296 DORSODURO 1200 ABS - ATC Motor • Das Spezialwerkzeug anbringen und mit den drei Befestigungsschrauben das Werkzeug am Gehäuse befesti- gen. Spezialwerkzeug 020850Y Blockiervorrichtung Zahnrad Haupt- antriebswelle • Das Antriebszahnrad der Wasserpum- pe, die Unterlegscheibe und die Befes- tigungsmutter der Kurbelwelle anbrin- gen und mit dem vorgeschriebenen Drehmoment festziehen.

  • Seite 297: Schmierung

    DORSODURO 1200 ABS - ATC Motor Schmierung Ö LKÜHLER Pos. Beschreibung Menge Drehmoment Hinweise Schraube TEFL Befestigung Ölküh- M6x25 10 Nm (7.37 lbf ft) Schraube TEFL Befestigung Ölküh- M6x12 10 Nm (7.37 lbf ft) ler-Halterung MOT - 297...
  • Seite 298 DORSODURO 1200 ABS - ATC Motor Ölpumpe Ö LPUMPE Pos. Beschreibung Menge Drehmoment Hinweise Öl-Ablassschraube M16x1,5 19 Nm (14.01 lbf ft) Ölsensor Befestigung an Gehäuse- 13 Nm (9.59 lbf ft) hälfte Kupplungsseite Anschluss Ölfilter Befestigung an 20 Nm (14.75 lbf ft) Gehäusehälfte Kupplungsseite Ölfilter 14 Nm (10.33 lbf ft)
  • Seite 299 DORSODURO 1200 ABS - ATC Motor • Mit einem Stirnlochschlüssel das Zahnrad blockieren, die Mutter ab- schrauben und entfernen. Siehe auch Auseinanderbau der Kupplung • Die Unterlegscheibe aufbewahren. • Das Zahnrad aufbewahren. • Den Abstandhalter aufbewahren. MOT - 299...
  • Seite 300 DORSODURO 1200 ABS - ATC Motor • Die zwei Befestigungsmuttern der Ab- deckung abschrauben und entfernen. • Die Abdeckung aufbewahren. • Die Ölpumpe ausbauen. Kontrolle • Die zwei Befestigungsschrauben ab- schrauben und entfernen. • Mit einer Blattlehre das Spiel zwischen Rotor und Stator prüfen und gegebe- nenfalls die Rotor-/ Statoreinheit aus- wechseln.
  • Seite 301 DORSODURO 1200 ABS - ATC Motor • Die kleine Welle komplett mit Deckel herausziehen. • Den Sicherungsstift der Welle aufbe- wahren. • Den Ölpumpen-Rotor ausbauen. • Den Ölpumpen-Stator ausbauen. Achtung PRÜFEN, DASS ROTOR UND STATOR NICHT BESCHÄ- DIGT SIND (SCHÜRFSPUREN, KRATZER ODER ANDE- RES).
  • Seite 302 DORSODURO 1200 ABS - ATC Motor Installation ANMERKUNG DARAUF ACHTEN, DASS DIE MARKIERUNGEN AM STA- TOR UND ROTOR BEI DER INSTALLATION AUFEINAN- DER AUSGERICHTET SIND UND DAS SPIEL MIT EINER BLATTLEHRE PRÜFEN. GEGEBENENFALLS DIE ROTOR-/ STATOREINHEIT AUS- WECHSELN. • Die Ölpumpe anbringen. •...
  • Seite 303 DORSODURO 1200 ABS - ATC Motor • Den Abstandhalter anbringen. • Das Zahnrad anbringen. • Die Unterlegscheibe anbringen. • Mit einem Stirnlochschlüssel das Zahnrad blockieren, die Mutter festzie- hen. MOT - 303...
  • Seite 304 DORSODURO 1200 ABS - ATC Motor • Die Zunge zum Verstemmen umbie- gen. • Die Kupplung einbauen. Siehe auch Montage der Kupplung MOT - 304...
  • Seite 305 INHALTSVERZEICHNIS VERS ENZINVERSORGUNG...
  • Seite 306 DORSODURO 1200 ABS - ATC Benzinversorgung Kraftstoffpumpe ENZINPUMPE Pos. Beschreibung Menge Drehmoment Hinweise Schraube TEFL Befestigung Benzin- M5x16 3 Nm (2.21 lbf ft) Loctite 518 pumpe Schraube TEFL Befestigung Benzin- M6x16 10 Nm (7.37 lbf ft) leitung Abnahme Achtung BEIM AUS- UND EINBAU DER BENZINPUMPE SEHR VORSICHTIG VORGEHEN, WEIL SIE SONST BESCHÄDIGT WERDEN KÖNNTE.

  • Seite 307: Einspritzung

    DORSODURO 1200 ABS - ATC Benzinversorgung • Nachdem der Tank ausgebaut und entleert worden ist, die Befestigungs- schrauben der Benzinpumpe entfer- nen. • Die Benzinpumpe teilweise herauszie- hen (siehe Abbildung). • Die Benzinpumpe beim Herausziehen nach und nach drehen, um zu vermei- den, dass die Pumpe beschädigt wird.
  • Seite 308 DORSODURO 1200 ABS - ATC Benzinversorgung Schema ROSSELKÖRPER Pos. Beschreibung Menge Drehmoment Hinweise Befestigungsschraube Ansaugstut- 12 Nm (8.85 lbf ft) Loctite 242 Befestigungsschraube Map-Sensor 5,5 Nm (4.05 lbf ft) Befestigungsschraube Einspritzdü- 12 Nm (8.85 lbf ft) Loctite 242 Befestigungsschraube Drosselkör- 12 Nm (8.85 lbf ft) Loctite 242 per Einspritzung...
  • Seite 309 DORSODURO 1200 ABS - ATC Benzinversorgung • Position der vorderen und hinteren Drosselklappe • Luft-Temperatur Folgende Funktionen werden also an die Marelli Steuerelektronik übertragen: 1. Steuerung des Systems Drive by Wire (Gas-Mapping) 2. Steuerung von Einspritzung/ Zündung 3. Sicherheitskontrollen am System 1 - Steuerung des Systems Drive by Wire SENSOR GRIFFSTELLUNG Der Griff ist das Element, an das die beiden Gaszüge befestigt sind.
  • Seite 310 DORSODURO 1200 ABS - ATC Benzinversorgung • Im Leerlauf und bei niedrigen stabilen Drehzahlen D/n • Für mittel-große Öffnung der Drosselklappen alpha/n • Für Übergänge (Drehzahländerungen) alpha/n • Die wichtigsten Parameter für die Berichtigung des Einspritz-Mapping sind: • Motortemperatur • Luftdruck (berechnet) •...
  • Seite 311 DORSODURO 1200 ABS - ATC Benzinversorgung • Öffnung Gasgriff • Motordrehzahl • Schnelligkeit beim Öffnen des Gasgriffs Die an die Marelli-Steuerelektronik übertragenen Funktionen sind: 1. Strategien zur Berechnung des Soll-Drehmoments 2. Verwendung der Sensoren und Stellvorrichtungen für den Betrieb des Systems 3.
  • Seite 312 DORSODURO 1200 ABS - ATC Benzinversorgung • Die Luftdrucksensoren ausbauen. • Von beiden Seiten arbeiten und die Be- festigungsschrauben von den seitli- chen Halterungen an den Ansaugstut- zen entfernen. • Die Bleche entfernen. • An beiden Drosselkörpern arbeiten, die Schrauben abschrauben und ent- fernen und die Ansaugstutzen lösen.

  • Seite 313: Einsatz Des Navigator Für Einspritzanlage

    Einsatz des Navigator für Einspritzanlage Eine komplette Liste aller Parameter, Zustände, Fehler usw. steht auf der Homepage www.service- aprilia.com im Bereich Suche zur Verfügung: Parameter Navigator. Die gleichen Parameter, Zustände, Fehler, usw., unterteilt nach den jeweiligen Bauteilen, auf die sie sich beziehen, befindet sich auch im Abschnitt Elektrische Anlage, Kapitel: Überprüfungen und...

  • Seite 314: Rad / Fed

    INHALTSVERZEICHNIS RAD / FED ADAUFHÄNGUNG EDERUNG...

  • Seite 315: Abnahme Des Vorderrads

    DORSODURO 1200 ABS - ATC Radaufhängung/ Federung Vorne ORDERRAD Pos. Beschreibung Menge Drehmoment Hinweise Radachsmutter 80 Nm (59 lbf ft) Schraube TE mit Flansch Befesti- M8x20 30 Nm (22.13 lbf ft) Loctite 243 gung vordere Bremsscheibe Abnahme des Vorderrads • Das Motorrad-Vorderteil unterstützen.
  • Seite 316 DORSODURO 1200 ABS - ATC Radaufhängung/ Federung • Die Radachsen-Befestigungsmutter ausbauen. • Die Dichtungs-Unterlegscheibe aufbe- wahren. • Die Schrauben an der Radachsen- Klemme lösen. • Mit einem Gummihammer solange leicht auf die Radachse schlagen, bis die Bohrungen auf der gegenüber liegenden Seite frei liegen. •...
  • Seite 317 DORSODURO 1200 ABS - ATC Radaufhängung/ Federung Kontrolle des Vorderrads VORDERRADLAGER Die Kontrolle bei am Rad eingebauten Lagern vornehmen. ALLE BAUTEILE AUF BESCHÄDIGUNGEN ÜBERPRÜFEN. DAS GILT BESONDERS FÜR DIE NACHSTEHEND AUFGEFÜHRTEN BAUTEILE. KONTROLLE DREHUNG • Manuell die inneren Lagerringe an jedem Lager drehen. Die Drehung muss gleichmäßig, ohne Klemmen bzw.

  • Seite 318: Technische Angaben

    DORSODURO 1200 ABS - ATC Radaufhängung/ Federung • Mit einer Messuhr prüfen, dass der Ra- dialschlag (A) und der Axialschlag (B) der Radfelge die Grenzwerte nicht überschreitet. Ein zu starker Schlag wird normalerweise durch verschlisse- ne oder beschädigte Lager verursacht. Liegt der Wert nach dem Auswechseln der Lager nicht innerhalb der angege- benen Grenzwerte, muss die Radfelge...

  • Seite 319: Vorderradgabel

    DORSODURO 1200 ABS - ATC Radaufhängung/ Federung Vorderradgabel Schema ORDERE ABEL Pos. Beschreibung Menge Drehmoment Hinweise Schraube TEFL (an Gabelnaben be- M6x40 10 Nm (7.37 lbf ft) festigen) Schraube (Befestigung Pumpstange 30 Nm (22.13 lbf ft) an Schaftende) Obere Verschlussschraube 20 Nm (14.75 lbf ft) Sicherungsmutter obere Verschluss- 20 Nm (14.75 lbf ft)

  • Seite 320: Abnahme Der Holme

    DORSODURO 1200 ABS - ATC Radaufhängung/ Federung ENKUNG Pos. Beschreibung Menge Drehmoment Hinweise Gewindering Lenkrohr - Vorspannen M25x1 60 Nm (44.25 lbf ft) Nach Vorspannen lösen Gewindering Lenkrohr - Festziehen M25x1 50 Nm (36.88 lbf ft) Deckel Lenkrohr M22x1 100 Nm (73.75 lbf ft) Schraube TCEI Befestigung Gabels- M8x35 25 Nm (18.44 lbf ft)

  • Seite 321: Ausbau Der Vorderradgabel

    DORSODURO 1200 ABS - ATC Radaufhängung/ Federung Ausbau der Vorderradgabel ANMERKUNG DIE ANGEGEBENEN ARBEITSSCHRITTE GELTEN FÜR BEIDE SCHÄFTE. • Die Gabel mit dem entsprechenden Werkzeug im Schraubstock einspan- nen. Spezialwerkzeug AP8140149 Schutz für Einbauarbeiten • Durch Verstellen der oberen Schraube die Feder entlasten.
  • Seite 322 DORSODURO 1200 ABS - ATC Radaufhängung/ Federung • Die Gabel senkrecht anbringen und mit dem entsprechenden Werkzeug im Schraubstock einspannen. • Den Deckel vollständig abschrauben. Spezialwerkzeug AP8140149 Schutz für Einbauarbeiten • Mit dem am Vorspannrohr befestigten Werkzeug die Feder zusammendrü- cken.
  • Seite 323 DORSODURO 1200 ABS - ATC Radaufhängung/ Federung • Die Sicherungsmutter und die Unter- legscheibe entfernen. • Beim Ausbau der Feder darauf achten, dass das Öl richtig abtropft. • Das Öl in einen Auffangbehälter für Flüssigkeiten mit ausreichendem Fas- sungsvermögen entleeren. KEIN ALTÖL IN DIE UMWELT VERSCHÜTTEN.
  • Seite 324 DORSODURO 1200 ABS - ATC Radaufhängung/ Federung • Den Staubschutz mit einem Schrau- benzieher aus der Hülse aushebeln. • Bei diesem Arbeitsschritt darauf ach- ten, dass der Hülsenrand nicht be- schädigt wird. • Den Sicherungsring entfernen. • Die Hülse aus dem Schaft herausziehen, dabei die Hülse als Anschlag benutzen. •...

  • Seite 325: Kontrolle Der Komponenten

    DORSODURO 1200 ABS - ATC Radaufhängung/ Federung • Mit einem Spannschlüssel die Pump- stange blockieren. • Die Bodenschraube am Gabelfuß des Schafts entfernen. Spezialwerkzeug 020889Y Schlüssel Blockieren Gewindering Pumpstange • Das Pumpteil ausbauen. Kontrolle der Komponenten Schaft Die Laufoberfläche kontrollieren. Sie darf keine Kratzer bzw. Einritzungen aufweisen. Sehr schwache Kratzspuren können durch Abschleifen mit nassem Schleifpapier (Korngröße 1) be- seitigt werden.
  • Seite 326 DORSODURO 1200 ABS - ATC Radaufhängung/ Federung Den Zustand folgender Bauteile prüfen: • Obere Buchse. • Untere Buchse. • Pumpstange. Bei Anzeichen von übermäßigem Verschleiß oder Beschädigungen muss das betroffene Bauteil ausgewechselt werden. Achtung EVENTUELLE SCHMUTZABLAGERUNGEN VON DEN BUCHSEN ENTFERNEN. DARAUF ACHTEN, DASS DABEI DIE OBERFLÄCHEN NICHT EINGERITZT WERDEN.

  • Seite 327: Montage Der Vorderradgabel

    DORSODURO 1200 ABS - ATC Radaufhängung/ Federung • Staubschutz. • Den O-Ring am Verschluss. Montage der Vorderradgabel ANMERKUNG DIE ANGEGEBENEN ARBEITSSCHRITTE GELTEN FÜR BEIDE SCHÄFTE. • Den Schaft so in einem Schraubstock einspannen, dass die Oberflächen nicht beschädigt werden. • Die Rohrenden mit einem Klebeband schützen.
  • Seite 328 DORSODURO 1200 ABS - ATC Radaufhängung/ Federung • Das Klebeband von der festen Buchse entfernen und den Ring und die be- wegliche Buchse einbauen. • Die Hülse am Schaft anbringen und mit dem angegebenen Werkzeug den Öl- dichtring einsetzen. Spezialwerkzeug AP8140189 Werkzeug zum Einbau Öldichtring für Bohrung Durchmesser 43 mm (1.69 in) AP8140146 Gewicht...
  • Seite 329 DORSODURO 1200 ABS - ATC Radaufhängung/ Federung • Den Staubschutz mit dem angegebe- nen Werkzeug einbauen. Spezialwerkzeug AP8140189 Werkzeug zum Einbau Öldichtring für Bohrung Durchmesser 43 mm (1.69 in) AP8140146 Gewicht • Die Pumpstange komplett in den Schaft einsetzen. • Mit einem Spannschlüssel die Pump- stange blockieren und die Befesti- gungsschraube am Gabelfuß...
  • Seite 330 DORSODURO 1200 ABS - ATC Radaufhängung/ Federung • Die Gabel mit der angegebenen Men- ge Gabelöl füllen. • Die Feder einsetzen. Achtung BEIM EINSETZEN DER FEDER DARAUF ACHTEN, DASS DAS TEIL MIT DEN ENGERLIEGENDEN SPIRALEN NACH UNTEN WEIST. Siehe auch Einfüllen des Öls •...

  • Seite 331: Einfüllen Des Öls

    DORSODURO 1200 ABS - ATC Radaufhängung/ Federung • Die Mutter so weit wie möglich fest- schrauben. • Den Deckel anbringen und bis zum An- schlag festschrauben. • Die Spezialwerkzeuge abnehmen. • Den Deckel mit dem vorgeschriebenen Drehmoment an der Hülse festschrau- ben.
  • Seite 332 DORSODURO 1200 ABS - ATC Radaufhängung/ Federung Ölstand: 135 mm (5.31 in) (vom Hülsenrand, ohne Feder und mit Vorspannrohr). Technische angaben Gabelöl (auch den richtigen Luftstand im Schaft prüfen) 441 cm³ (26.91 cu in) (für jeden Schaft) Lenklager ENKUNG Pos. Beschreibung Menge Drehmoment...

  • Seite 333: Spieleinstellung

    DORSODURO 1200 ABS - ATC Radaufhängung/ Federung Spieleinstellung • Das Fahrzeug so aufstellen, dass das Rad vom Boden angehoben bleibt. • Testen, wie sich der Lenker dreht. Bei diesem Test muss ein Kraftmessgerät am äußeren Ende des Griffs angebracht werden. •...
  • Seite 334 DORSODURO 1200 ABS - ATC Radaufhängung/ Federung • Die zwei Befestigungsschrauben der Armaturenbretthalterung an der obe- ren Gabelplatte lösen. • Die obere Gabelplatte in Richtung Armaturenbrett herausziehen. • Das Sicherungsblech (1) am Konter- Gewindering (2) verstemmen und vom Drehbolzen der Lenkplatte entfernen. •...
  • Seite 335 DORSODURO 1200 ABS - ATC Radaufhängung/ Federung • Den Gummi-Abstandhalter (3) einbau- • Den Konter-Gewindering (2) von Hand soweit festziehen, bis er am Abstand- halter (3) anliegt. • Ein neues Sicherungsblech (1) anbrin- gen und an der Gewinderingen ver- stemmen. •...
  • Seite 336 DORSODURO 1200 ABS - ATC Radaufhängung/ Federung Beim Wiedereinbau der Bügelschraube die beiden Markierungen auf die Fahrzeug-Vorderseite aus- richten. Montage • Die Rollen des unteren und des oberen Lagers mit Fett schmieren. • An der Gabelbrücke die Abstandschei- be, den Staubschutzring und das un- tere Lager vormontieren (siehe Abbil- dung).
  • Seite 337 DORSODURO 1200 ABS - ATC Radaufhängung/ Federung • Nach dem Einsetzen muss das Lager soweit frei am Drehzapfen laufen, bis es sich an das konische Lenklager im Rahmen anpasst. • Mit einem Teflon-Eichmass mit pas- sendem Durchmesser prüfen, dass sich das Lager bis zum Anschlag in seinen Sitz eingesetzt hat.

  • Seite 338: Abnahme Des Hinterrads

    DORSODURO 1200 ABS - ATC Radaufhängung/ Federung Hinten INTERRAD Pos. Beschreibung Menge Drehmoment Hinweise Selbstsichernde flache Mutter Befes- 50 Nm (36.88 lbf ft) Loctite 270 tigung Zahnkranz an Zahnkranzhal- terung Schraube TCEI Befestigung Reiß- M10x30 50 Nm (36.88 lbf ft) Loctite 270 schutzhalterung am Rad Abnahme des Hinterrads...
  • Seite 339 DORSODURO 1200 ABS - ATC Radaufhängung/ Federung • Die Antriebskette vollständig lockern. • Das Rad nach vorne schieben und die Antriebskette vom Zahnkranz abneh- men. • Die Mutter an der Radachse abschrau- ben und entfernen. • Die Bundscheibe und die rechte Ket- tenspannerauflage aufbewahren.
  • Seite 340 DORSODURO 1200 ABS - ATC Radaufhängung/ Federung • Von der linken Seite arbeiten und die fünf Muttern abschrauben und entfer- nen und den Zahnkranz komplett mit Bolzen ausbauen. • Die fünf Schrauben abschrauben und entfernen und die Reißschutzhalte- rung ausbauen. •...
  • Seite 341 DORSODURO 1200 ABS - ATC Radaufhängung/ Federung • Beide Radlager auswechseln. IMMER BEIDE LAGER AUSWECHSELN. DIE LAGER IMMER DURCH LAGER DES GLEICHEN TYPS ERSETZEN. • Das Radialspiel und das Axialspiel kontrollieren. Axialspiel: ein geringes Axialspiel ist zulässig. Radialspiel: keins. Wenn ein oder beide Lager nicht den Kontroll-Parametern entsprechen: •...

  • Seite 342: Stoßdämpfer

    DORSODURO 1200 ABS - ATC Radaufhängung/ Federung 2 mm (0.0079 in) Stoßdämpfer INTERE ADAUFHÄNGUNG EDERUNG Pos. Beschreibung Menge Drehmoment Hinweise Schraube TCEI obere Befestigung M10x50 50 Nm (36.88 lbf ft) Schraube TCEI untere Befestigung M10x80 50 Nm (36.88 lbf ft) Abnahme •...
  • Seite 343 INHALTSVERZEICHNIS AUFB AHRZEUGAUFBAU...
  • Seite 344 DORSODURO 1200 ABS - ATC Fahrzeugaufbau Hinterradschwinge CHWINGE Pos. Beschreibung Menge Drehmoment Hinweise Stellbuchse Schwingenbolzen 12 Nm (8.85 lbf ft) Gewindering Schwingenbolzen 60 Nm (44.25 lbf ft) Mutter Schwingenbolzen 90 Nm (66.38 lbf ft) Schraube TPSI Befestigung Buchse M6x40 10 Nm (7.37 lbf ft) hinterer Ständer Schraube TBEI Befestigung Ketten- M5x9...
  • Seite 345 DORSODURO 1200 ABS - ATC Fahrzeugaufbau • Die Bremssattelhalterung der Hinter- radbremse abziehen, aber an der Bremsleitung angeschlossen lassen. Achtung NACH DEM AUSBAU DES RADS DEN HEBEL DER HIN- TERRADBREMSE NICHT BETÄTIGEN, ANDERNFALLS KÖNNEN DIE BREMSKOLBEN AUS DEM BREMSSATTEL AUSTRETEN UND DAMIT EIN AUSLECKEN VON BREMS- FLÜSSIGKEIT VERURSACHEN.

  • Seite 346: Einstellung

    DORSODURO 1200 ABS - ATC Fahrzeugaufbau • Von der linken Seite arbeiten, die Mut- ter abschrauben und entfernen und die Unterlegscheibe aufbewahren. BEIM AUSBAU MUSS SEHR SORGFÄLTIG GEARBEITET WERDEN. DIE VORDERSEITE DER SCHWINGE UNTERSTÜTZEN, UM EIN UNBEABSICHTIGTES HERUNTERFALLEN ZU VER- MEIDEN.
  • Seite 347 DORSODURO 1200 ABS - ATC Fahrzeugaufbau • Das Fahrzeug nach vorne schieben, damit der vertikale Durchhang auch in anderen Positionen kontrolliert werden kann. Der Durchhang muss bei allen Rad-Drehphasen gleich sein. • Ist das Spiel gleichmäßig aber größer als 30 mm (1.18 in) oder kleiner als 25 mm (0.98 in), muss eingestellt werden.
  • Seite 348 DORSODURO 1200 ABS - ATC Fahrzeugaufbau • Fehlende Dichtungsringe. • Zähne am Ritzel oder Zahnkranz übermäßig verschlissen oder beschädigt. SIND DIE KETTENROLLEN BESCHÄDIGT, STIFTE GELOCKERT BZW. DICHTUNGSRINGE BE- SCHÄDIGT ODER FEHLEND, MUSS DIE GESAMTE KETTENEINHEIT (RITZEL, ZAHNKRANZ UND KETTE) AUSGEWECHSELT WERDEN. DIE KETTE HÄUFIG SCHMIEREN.
  • Seite 349 DORSODURO 1200 ABS - ATC Fahrzeugaufbau Ständer TÄNDEREINHEIT Pos. Beschreibung Menge Drehmoment Hinweise Ständerbolzen M10x1,25 10 Nm (7.37 lbf ft) Flache Mutter M10x1,25 25 Nm (18.44 lbf ft) Loctite 243 Feder-Einhakstift 7,5 Nm (5.53 lbf ft) Schraube TCEI Befestigung Stän- M5x16 6 Nm (4.42 lbf ft) Loctite 243...

  • Seite 350: Abnahme Des Auspufftopfs

    DORSODURO 1200 ABS - ATC Fahrzeugaufbau Auspuff USPUFFANLAGE Pos. Beschreibung Menge Drehmoment Hinweise Mutter SERPRESS selbstsichernd 25 Nm (18.44 lbf ft) Befestigung Flansch an Zylinderkopf Befestigungsschraube Verkleidung M4x6 3-4 Nm (2.21-2.95 lbf ft) Auspuffkrümmer Schelle Schalldämpfer (zwischen 7 Nm (5.16 lbf ft) mittlerem Auspuffkrümmer und Schalldämpfer) Befestigungsschraube Verkleidung...
  • Seite 351 DORSODURO 1200 ABS - ATC Fahrzeugaufbau • Die Lambdasonde trennen. Siehe auch Heckverkleidung Abnahme des Auspuffkrümmers • Die Befestigungsschraube vom Aus- puff-Endteil abschrauben und entfer- nen. • Die Schelle lösen und das Auspuff- Endteil entfernen. • Das andere Auspuff-Endteil von den Gummis abziehen und komplett mit Auspuffkrümmer ausbauen.

  • Seite 352: Abnahme Des Auspuffkrümmers

    DORSODURO 1200 ABS - ATC Fahrzeugaufbau Abnahme des Auspuffkrümmers • Den Motoröl-Kühler ausbauen. • Die Feder trennen. • Die drei Muttern am vorderen Auspuff- krümmer abschrauben und entfernen. • Die Feder trennen, die den mittleren Auspuffkrümmer mit dem Auspuff- Endteil verbindet. Siehe auch Motorölkühler •...

  • Seite 353: Abnahme Der Lambdasonde

    DORSODURO 1200 ABS - ATC Fahrzeugaufbau • Den mittleren Auspuffkrümmer bewe- gen und damit den vorderen Auspuff- krümmer ausbauen. • Den mittleren Auspuffkrümmer aus- bauen. • Die drei Muttern am hinteren Auspuff- krümmer abschrauben und entfernen. • Den Auspuffkrümmer entfernen. Abnahme der Lambdasonde •...
  • Seite 354 DORSODURO 1200 ABS - ATC Fahrzeugaufbau Motorölkühler • Die Spitze Karosserie-Unterteil ausbauen. • Das Motoröl ablassen. • Beide Seitenteile abmontieren. • Von der rechten Seite arbeiten und die zwei Ölleitungen abschrauben. • Die Kabelstecker der Hupe trennen. Siehe auch Seitliche Abdeckungen •...
  • Seite 355 DORSODURO 1200 ABS - ATC Fahrzeugaufbau • Den Seegerring entfernen und den Stift herausziehen. • Den Ölkühler komplett mit Halterung und Hupe ausbauen. AUFB - 355...
  • Seite 356 INHALTSVERZEICHNIS BREMSA REMSANLAGE...

  • Seite 357: Allgemeine Vorschriften Zu Arbeiten An Der Bremsanlage

    DORSODURO 1200 ABS - ATC Bremsanlage Allgemeine Vorschriften zu Arbeiten an der Bremsanlage Achtung DIE FORM DER VORDERRAD-BREMSSCHEIBEN ÄNDERT DIE MERKMALE FÜR BETRIEB UND WARTUNG DER ANLAGE NICHT. ABS-A NLAGE Pos. Beschreibung Menge Drehmoment Hinweise Befestigungsschraube ABS-Steuer- M6x25 10 Nm (7.37 lbf ft) Loctite 243 elektronik Befestigungsmutter ABS-Steuer-...
  • Seite 358 DORSODURO 1200 ABS - ATC Bremsanlage Zeichenerklärung: 1. Steuerelektronik ECU ABS 2. Vorderer ABS-Sensor 3. Hinterer ABS-Sensor 4. Batterie 5. Hauptsicherung 6. ECU-Zündelektronik 7. Armaturenbrett 8. Leitung K (Diagnose) 9. Schlüssel 10.Sicherung ABS-Steuerelektronik Anschlussbelegung Steuerelektronik ECU ABS • PIN1 - GND - Erde •...
  • Seite 359 DORSODURO 1200 ABS - ATC Bremsanlage • PIN13 - F_GND - Erde vorderer ABS-Sensor • PIN14 - F_SIG - Signal vorderer ABS-Sensor • PIN15 - PCC2 - Masse Fahrzeugidentifizierung • PIN16 - ISO_K - Leitung K (Diagnose) • PIN18 - KL30 - Versorgung Vorwort Zeichenerklärung: 1.
  • Seite 360 DORSODURO 1200 ABS - ATC Bremsanlage ABS funktionsschema Zeichenerklärung ABS-Funktionsplan 1. Kreislauf vordere Anlage 2. Vorderer Hauptbremszylinder 3. Bremshebel Vorderradbremse 4. Kreislauf hintere Anlage BREMSA - 360...
  • Seite 361 DORSODURO 1200 ABS - ATC Bremsanlage 5. Hauptbremszylinder Hinterradbremse 6. Bremspedal Hinterradbremse 7. ABS-Steuerelektronik 8. Bremssattel Hinterradbremse 9. Vorderer Bremssattel (2 Bremssättel) 10.Elektroventil Einlass vorderer Bremskreislauf (normalerweise geöffnet) 11.Befeuchter 12.Elektroventil Einlass hinterer Bremskreislauf (normalerweise geöffnet) 13.Elektroventil Auslass hinterer Bremskreislauf (normalerweise geschlossen) 14.Niederdruckspeicher vorderer / hinterer Kreislauf 15.Elektroventil Auslass vorderer Bremskreislauf (normalerweise geschlossen) 16.Gleichstrom-Stellmotor...
  • Seite 362 DORSODURO 1200 ABS - ATC Bremsanlage C - Beibehalten des Drucks: Der Druck an den Bremssätteln (8-9) bleibt niedrig, bis die Geschwin- digkeit/Bodenhaftung des Rads wieder vollkommen hergestellt ist. Das System fördert die vom Bremssattel (8-9) abgezogene Flüssigkeit in den Abschnitt der Anlage zwischen dem Hauptbremszylinder (2-5) und dem Einlassventil des ABS (10-12).
  • Seite 363 DORSODURO 1200 ABS - ATC Bremsanlage Wenn die Sensoren (3) einen beträchtlichen Unterschied zwischen der Geschwindigkeit des Vorder- rads und der Hinterrads erfassen (zum Beispiel beim Fahren auf nur einem Rad), könnte das ABS dies als eine Gefahrensituation interpretieren. In diesem Fall gibt es zwei Möglichkeiten: - Das ABS-System greift ein und nimmt den Druck vom Bremssattel, bis das Rad sich wieder mit der gleichen Geschwindigkeit des anderen Rads dreht.
  • Seite 364 DORSODURO 1200 ABS - ATC Bremsanlage Einschalten/Ausschalten der ABS-Vorrich- tung Wird das Bordtagebuch TRIP1 oder TRIP2 mit kurzem Druck nach rechts oder links auf die Taste MODE durchblättert, kann der Menupunkt ABS angezeigt werden. Mit einem kurzen Druck auf die Taste MODE in mittlerer Position kann die Funktion ABS geöffnet werden.
  • Seite 365 DORSODURO 1200 ABS - ATC Bremsanlage Fahrt mit nicht aktivem ABS-System Die Kontrolllampe (5) bleibt ständig eingeschaltet, das System ist deaktiviert worden. Fahrt mit nicht aktivem ABS-System Die Kontrolllampe (5) bleibt ständig eingeschaltet, das System ist deaktiviert worden. 20 A-Sicherung (Hauptsicherung ABS) (6) Schutz: ABS-Steuerelektronik.
  • Seite 366 DORSODURO 1200 ABS - ATC Bremsanlage Sollte in diesem Zeitraum eine der Bedingungen fehlen und dann wieder neu entstehen, wird der Timer zurückgestellt, und die Anlage ist nicht mehr in der Lage, den Fehler zu diagnostizieren. Die ABS-Anlage bleibt weiter deaktiviert. Beispiel: - Für den Fehler mit dem Code 5D93 bedarf es einiger Minuten, bevor er erkannt wird, d.h.

  • Seite 367: Einsatz Des Navigator Für Abs-Anlagen

    DORSODURO 1200 ABS - ATC Bremsanlage Einsatz des Navigator für ABS-Anlagen ABS-Bildschirmanzeigen ECU-INFO-Bildschirmanzeige In diesem Menüpunkt können allgemeine Anga- ben zur Steuerelektronik abgelesen werden. Z. B. Softwaretyp, Kennfeld, Programmierungsdaten für die Steuerelektronik MENÜPUNKT INFO ECU Eigenschaft Wert/Beispiel Maßeinhei Hinweise Herstellungsdatum des Fahrzeugs Rahmennummer Softwareversion Fahrzeugcode...
  • Seite 368 DORSODURO 1200 ABS - ATC Bremsanlage PARAMETER-Bildschirmanzeige In diesem Menüpunkt können die von den einzel- nen Sensoren erfassten Parameter (Motordreh- zahl, Motortemperatur, ...) abgelesen werden. Es können auch die von der Zündelektronik eingege- benen Werte (Einspritzzeit, Vorzündung, ...) ab- gelesen werden. PARAMETER Eigenschaft Wert/Beispiel...
  • Seite 369 DORSODURO 1200 ABS - ATC Bremsanlage Eigenschaft Wert/Beispiel Maßeinhei Hinweise fasst (in MEM gespeichert) und anschließend er- neut erfasst. Ablesen der Umwelt-Parameter der Betriebszyklen seit der letzten Erfassung: ein Zyk- Fehler (4) lus wird gezählt, wenn: Schlüssel auf ON steht und 20 km/h überwunden werden.

  • Seite 370: Einstellungen

    DORSODURO 1200 ABS - ATC Bremsanlage Caratteristica Valore/esempio Unità di Note misura Hinterer Geschwindigkeitssensor: Sensor defekt oder Fehlen des Sensors oder des fehlendes Signal oder erfasste Ge- Hall-Gebers oder zu großer Abstand des Sensors schwindigkeit zu niedrig gegenüber zum Hall-Geber oder Hall-Geber mit falscher dem Vorderrad 5DA3 Zahnanzahl Hinterer Geschwindigkeitssensor:...
  • Seite 371 DORSODURO 1200 ABS - ATC Bremsanlage * - DORSODURO 1200 und alle Motorräder mit über CAN angeschlossene ABS-Steuerelektro- niken Modulator MODULATOR ENTFERNEN • Die Spitze Karosserie-Unterteil aus- bauen. • Die Schelle aushaken (1) und den Ka- belstecker (2). trennen • Die Muttern abschrauben und die Bremsflüssigkeitsleitungen in der Rei- henfolge (3) - (4) - (6) - (5) entfernen...
  • Seite 372 DORSODURO 1200 ABS - ATC Bremsanlage • Die drei Schrauben abschrauben und entfernen, die Unterlegscheiben auf- bewahren und den ABS-Modulator ausbauen. Bremssattel Hinterradbremse INTERRADBREMSE Pos. Beschreibung Menge Drehmoment Hinweise Bolzen Hinterradbremshebel 10 Nm (7.37 lbf ft) Loctite 243 Schraube TE mit Flansch Befesti- M6x16 10 Nm (7.37 lbf ft) gung Hauptbremszylinder an Fuß-...

  • Seite 373: Bremssattel Vorderradbremse

    DORSODURO 1200 ABS - ATC Bremsanlage Bremssattel Vorderradbremse ORDERRADBREMSE Pos. Beschreibung Menge Drehmoment Hinweise Stutzen mit Entlüftung (Befestigung M10x1 25 Nm (18.44 lbf ft) Leitung an Bremssattel) Schraube TEFL (Befestigung M10x1,25 50 Nm (36.88 lbf ft) Loctite 270 Bremssättel Gabelschäften) Vordere Bremsbeläge Ausbau •...

  • Seite 374: Entlüftung Der Bremsanlage

    DORSODURO 1200 ABS - ATC Bremsanlage NACH DEM AUSBAU DER BREMSBELÄGE DEN BREMSHEBEL NICHT BETÄTIGEN. ANDERN- FALLS KÖNNEN DIE BREMSKOLBEN AUS DEM SITZ AUSTRETEN UND DEMENTSPRECHEND BREMSFLÜSSIGKEIT AUSFLIESSEN. Hintere Bremsbeläge Ausbau • Den Splint entfernen. • Den Bolzen zum Ausbau nach hinten herausziehen.
  • Seite 375 DORSODURO 1200 ABS - ATC Bremsanlage • Die Verwendung eines Entlüftungsgeräts erleichtert diese Arbeitsvorgänge, wenn gleich- zeitig die Arbeitsschritte "Auswechseln der Bremsflüssigkeit" ausgeführt werden. • In diesem Fall sollte der Entlüftungsvorgang durch weitere Pedalbetätigungen bei ange- schlossenem Entlüftungsgerät unterstützt werden (ungefähr 5 für jeden Radkreis). SYSTEM ZUM ENTLÜFTEN NACH AUSWECH- SELN DES BREMSZYLINDERS VORBEREITENDE MASSNAHMEN...
  • Seite 376 DORSODURO 1200 ABS - ATC Bremsanlage HINWEIS: SOLLTE NACH DEM ENTLÜFTEN DER HUB VON BREMSPEDAL ODER BREMSHEBEL ZU GROSS SEIN, DIE BREMSANLAGE AUF EIN EVENTUELLES LECK PRÜFEN, UND WENN ALLES IN ORDNUNG IST, MIT DER ENTLÜFTUNG DURCH NAVIGATOR FORTFAHREN. ENTLÜFTEN DER BREMSEN NACH AUS- WECHSELN DER ABS STEUERELEKTRONIK VORBEREITUNG DES FAHRZEUGS •...
  • Seite 377 DORSODURO 1200 ABS - ATC Bremsanlage entsprechenden Leitungen anschlie- ßen. Nachdem alle Bremskreise angeschlossen sind, die Schutzdeckel von den Anschlüssen des Bremszylinders entfernen und die Leitun- gen des Bremszylinders mit der ABS-Steuer- elektronik verbinden. • Die Blockierung vom Bremshebel und vom Bremspedal abnehmen.
  • Seite 378 DORSODURO 1200 ABS - ATC Bremsanlage • Die Entlüftungsschraube des vorderen Bremssattels schließen und die Entlüf- tungsflasche entfernen. • Den beschädigten Bremssattel durch einen neuen ersetzen. • Die Blockierung vom Bremshebel ab- nehmen. • Den Behälterdeckel abnehmen und den Behälter mit neuer Bremsflüssig- keit DOT 4 bis zur Markierung "MAX"...
  • Seite 379 DORSODURO 1200 ABS - ATC Bremsanlage • Nach Beendigung des Vorgangs mit Navigator, die HERKÖMMLICHE ENTLÜFTUNG vor- nehmen, um die Luft vollständig aus der Anlage zu entfernen. Achtung DIE HERKÖMMLICHE ENTLÜFTUNG DER BREMSANLAGE VORNEHMEN, WIE AM ANFANG DES KAPITELS BESCHRIEBEN. Bremsflüssigkeitswechsel AUSWECHSELN DER BREMSFLÜSSIGKEIT VORBEREITUNG DES FAHRZEUGS...

  • Seite 380: Hauptbremszylinder Vorderradbremse

    DORSODURO 1200 ABS - ATC Bremsanlage • Sollte nach dem Entlüften der Pedal- oder Hebellauf zu lang sein, die Bremsanlage auf ein eventuelles Leck überprüfen und, wenn alles in Ordnung ist, mit dem Entlüften über Navi- gator fortfahren, wie beschrieben. •...

  • Seite 381: Kuppl

    INHALTSVERZEICHNIS KUPPL UPPLUNGSANLAGE...
  • Seite 382 DORSODURO 1200 ABS - ATC Kupplungsanlage UPPLUNGSPUMPE Pos. Beschreibung Menge Drehmoment Hinweise Befestigung Kupplungszylinder 10 Nm (7.37 lbf ft) Stutzen mit Entlüftung und Leitungs- M10x1 25 Nm (18.44 lbf ft) befestigung Befestigung Hauptkupplungszylin- 10 Nm (7.37 lbf ft) der am Lenker Befestigungsschraube Halterung 10 Nm (7.37 lbf ft) Kupplungsbetätigung /Gehäusehälf-...

  • Seite 383: Kühla

    INHALTSVERZEICHNIS KÜHLA ÜHLANLAGE...

  • Seite 384: Schaltplan

    DORSODURO 1200 ABS - ATC Kühlanlage Schaltplan ÜHLANLAGE Pos. Beschreibung Menge Drehmoment Hinweise Befestigungsschraube Kühlgebläse M4x45 3 Nm (2.21 lbf ft) Schraube TE FL Befestigung Kühler M6x25 10 Nm (7.37 lbf ft) linke Seite an Rahmenrohren Schraube TE FL Befestigung Aus- M6x20 10 Nm (7.37 lbf ft) dehnungsgefäß...

  • Seite 385: Wechseln Der Kühlflüssigkeit

    DORSODURO 1200 ABS - ATC Kühlanlage • Die drei Muttern von der gegenüber lie- genden Seite abschrauben und entfer- nen, die Unterlegscheiben aufbewah- ren. • Das Kühlgebläse ausbauen, die Ab- standhalter aufbewahren. • Von der Vorderseite folgendes aufbe- wahren: Die Schrauben und die ange- senkten Unterlegscheiben.
  • Seite 386 DORSODURO 1200 ABS - ATC Kühlanlage • Die Muffe abziehen und die Anlage vollständig entleeren. Wasserpumpe ASSERPUMPE Pos. Beschreibung Menge Drehmoment Hinweise Befestigungsschraube Deckel Kupp- 13 Nm (9.59 lbf ft) lungsseite Befestigungsschraube Deckel Pum- 13 Nm (9.59 lbf ft) pe/ Deckel Kupplungsseite Befestigungsschraube Deckel Pum- 13 Nm (9.59 lbf ft) pe/ Deckel Kupplung/ Gehäusehälfte...
  • Seite 387 DORSODURO 1200 ABS - ATC Kühlanlage Ausbau AUSBAU DECKEL • Den Kühlkreislauf vollständig entlee- ren. • Die fünf Befestigungsschrauben am Deckel der Wasserpumpe abschrau- ben und entfernen. • Die Schelle aushaken. Siehe auch Wechseln der Kühlflüssigkeit • Den Wasserpumpendeckel entfernen. AUSBAU PUMPEN-LAUFRAD •...
  • Seite 388 DORSODURO 1200 ABS - ATC Kühlanlage AUSBAU KOMPLETTE WASSERPUMPE • Den Kupplungsdeckel entfernen. • Die drei Befestigungsschrauben der Wasserpumpe abschrauben und ent- fernen. • Die Wasserpumpe ausbauen und die Antriebskette entfernen. ANMERKUNG BEIM WIEDEREINBAU DIE O-RINGE AUSWECHSELN Abnahme des Kühlers •...
  • Seite 389 DORSODURO 1200 ABS - ATC Kühlanlage Kühlflüssigkeit • Die Schelle der Entlüftungsleitung am Kühler aushaken. ANMERKUNG BEIM WIEDEREINBAU IMMER NEUE SCHELLEN VER- WENDEN. • Von der rechten Seite arbeiten und die obere Schraube vom Kühler abschrau- ben und entfernen. • Das linke Kühlgebläse trennen.
  • Seite 390 DORSODURO 1200 ABS - ATC Kühlanlage • Den Wasserkühler absenken und das rechte Kühlgebläse trennen. • Den Kühler komplett mit dem Ausdeh- nungsgefäß entfernen. • Beim Einbau des Kühlers in umgekehrter Reihenfolge wie beim Ausbau vorgehen und alle ausgebauten Schellen durch neue Schellen auswechseln. •...

  • Seite 391: Karos

    INHALTSVERZEICHNIS KAROS AROSSERIE...
  • Seite 392 DORSODURO 1200 ABS - ATC Karosserie RMATURENBRETT Pos. Beschreibung Menge Drehmoment Hinweise Schraube TCEI Befestigung Armatu- M6x20 10 Nm (7.37 lbf ft) renbretthalterung an Gabelplatte Befestigungsschraube Armaturen- 5x14 2,6 Nm (1.92 lbf ft) brett an Blech KAROS - 392...
  • Seite 393 DORSODURO 1200 ABS - ATC Karosserie ORDERER OTFLÜGEL Pos. Beschreibung Menge Drehmoment Hinweise Schraube TBEI Befestigung Schaft- M5x9 6 Nm (4.42 lbf ft) verkleidung Gabelfuß Schraube TBEI Befestigung Kotflü- M5x12 6 Nm (4.42 lbf ft) gel an Schäften Blechschraube Befestigung Windab- 1 Nm (0.74 lbf ft) weiser Sportscheibe ORDERE...
  • Seite 394 DORSODURO 1200 ABS - ATC Karosserie INTERE AROSSERIE Pos. Beschreibung Menge Drehmoment Hinweise Befestigungsschrauben Batteriede- 5x14 2.6 Nm (1.92 lbf ft) ckel an Fach Schraube TBEI Befestigung Batte- M5x9 6 Nm (4.42 lbf ft) riefach an Sitzbankhalterung KAROS - 394...
  • Seite 395 DORSODURO 1200 ABS - ATC Karosserie INTERE AROSSERIE Pos. Beschreibung Menge Drehmoment Hinweise Schraube TBEI Befestigung linker - M6x20 10 Nm (7.37 lbf ft) rechter Deckel an Schalldämpfer Schraube TBEI Befestigung Heckteil M5x9 6 Nm (4.42 lbf ft) an Sitzbankhalterung Befestigungsschraube Heckteil an 5x14 2.6 Nm (1.92 lbf ft)
  • Seite 396 DORSODURO 1200 ABS - ATC Karosserie ITZBANKHALTERUNG Pos. Beschreibung Menge Drehmoment Hinweise Schraube TCEI obere linke Befesti- M8x55 25 Nm (18.44 lbf ft) gung Sitzbankhalterung am Rahmen Schraube TCEI obere rechte Befes- M8x60 25 Nm (18.44 lbf ft) tigung Sitzbankhalterung am Rah- Schraube TCEI untere Befestigung M8x40 25 Nm (18.44 lbf ft)

  • Seite 397: Scheinwerfereinheit

    DORSODURO 1200 ABS - ATC Karosserie Scheinwerfereinheit SCHEINWERFER Pos. Beschreibung Menge Drehmoment Hinweise Schraube TEFL Befestigung Schein- M6x16 10 Nm (7.37 lbf ft) werferhalterung an Gabelbrücke Befestigung vordere Blinker M5x16 6 Nm (4.42 lbf ft) Schraube TCEI Befestigung Schein- 10 Nm (7.37 lbf ft) werferhalterung an Gabelplatte Schraube TCEI Befestigung Schein- M6x35...
  • Seite 398 DORSODURO 1200 ABS - ATC Karosserie • Das Armaturenbrett ausbauen. • Von der linken Fahrzeugseite arbeiten und den Bolzen abschrauben und ent- fernen und die Mutter und die Unter- legscheibe aufbewahren. • Das Kabel der vorderen Blinker tren- nen. • Den Kabelstecker am Scheinwerfer trennen und die gesamte Scheinwer- fereinheit ausbauen.

  • Seite 399: Ausbau Der Schlösser

    DORSODURO 1200 ABS - ATC Karosserie Ausbau der Schlösser CHLÖSSER Pos. Beschreibung Menge Drehmoment Hinweise Befestigung Zündschloss Abreißschraube Manuell Schraube TE Befestigung Sitzbank- M6x25 10 Nm (7.37 lbf ft) Für Wiederverwen- schloss/ Batteriefach an Sitzbank- dung: Loctite 243 halterung KAROS - 399...

  • Seite 400: Rücklichteinheit

    DORSODURO 1200 ABS - ATC Karosserie Rücklichteinheit ÜCKLICHT Pos. Beschreibung Menge Drehmoment Hinweise Schraube TCEI Befestigung Num- M5x25 6 Nm (4.42 lbf ft) mernschildbeleuchtung Schraube TCEI Befestigung hintere 3 Nm (2.21 lbf ft) Blinker Befestigung Rückstrahler 6 Nm (4.42 lbf ft) •...
  • Seite 401 DORSODURO 1200 ABS - ATC Karosserie • Die Befestigungsschrauben des Sitz- bankschlosses abschrauben. Siehe auch Heckverkleidung • Den Bowdenzug zum Öffnen der Sitz- bank trennen und aus der Kabelfüh- rung herausziehen. • Das hintere Teil des Nummernschild- halters öffnen, damit der Kabelstecker vom Rücklicht getrennt werden kann.

  • Seite 402: Siehe Auch

    DORSODURO 1200 ABS - ATC Karosserie Siehe auch Heckverkleidung Trittbretter USSRASTEN Pos. Beschreibung Menge Drehmoment Hinweise Obere Befestigungsschraube Bei- M8x35 25 Nm (18.44 lbf ft) Loct. 243 fahrer-Fußrasten an Rahmen-Sei- tenteilen Schraube TCEI untere Befestigung M8x35 25 Nm (18.44 lbf ft) Loct.

  • Seite 403: Seitliche Abdeckungen

    DORSODURO 1200 ABS - ATC Karosserie • Die rechte Fußraste verstellen • Die zwei internen Befestigungsschrau- ben des Hauptbremszylinders der Hin- terradbremse abschrauben und entfer- nen. LINKE FUSSRASTE • Die zwei äußeren Schrauben ab- schrauben und entfernen. • Die Schraube am Hebelwerk des Schalthebels lösen.

  • Seite 404: Nummernschildhalterung

    DORSODURO 1200 ABS - ATC Karosserie • Die vordere Schraube abschrauben und entfernen. • Die Schraube am Wasserkühler ab- schrauben und entfernen. Nummernschildhalterung • Die Sitzbank ausbauen. • Das Heckteil abmontieren. • Die drei Schrauben abschrauben und entfernen. • Den Kabelstecker des Rücklichts tren- nen.
  • Seite 405 DORSODURO 1200 ABS - ATC Karosserie • Den Seilzug zum Öffnen der Sitzbank trennen. • Die Nummernschildhalterung nach hinten herausziehen. Siehe auch Sitzbank Heckverkleidung Luftfilterkasten KAROS - 405...
  • Seite 406 DORSODURO 1200 ABS - ATC Karosserie UFTFILTERGEHÄUSE Pos. Beschreibung Menge Drehmoment Hinweise Kreuzschlitz-Blechschraube Befesti- M5x20 3 Nm (2.21 lbf ft) gung Deckel / Filtergehäuse Kreuzschlitz-Blechschraube Befesti- M5x20 3 Nm (2.21 lbf ft) gung Blow-By Behälter • Den Luftfiltergehäusedeckel abneh- men. •...
  • Seite 407 DORSODURO 1200 ABS - ATC Karosserie • Die Lenkrohr-Verkleidung entfernen. • Den Lufttemperatursensor trennen. • Die zwei Schellen der Blow-By Anlage entfernen. • Das Luftfiltergehäuse ausbauen. KAROS - 407...
  • Seite 408 DORSODURO 1200 ABS - ATC Karosserie Benzintank RAFTSTOFFTANK Pos. Beschreibung Menge Drehmoment Hinweise Schraube TCEI Befestigung Stutzen M5x12 6 Nm (4.42 lbf ft) Flansch Deckel Schraube TE hintere Tank-Befesti- M6x90 10 Nm (7.37 lbf ft) gung Vorderer Sitzbank-Befestigungsbol- 3 Nm (2.21 lbf ft) Schlauchanschluss 6 Nm (4.42 lbf ft) Loctite 518...
  • Seite 409 DORSODURO 1200 ABS - ATC Karosserie ENZINPUMPE Pos. Beschreibung Menge Drehmoment Hinweise Schraube TEFL Befestigung Benzin- M5x16 3 Nm (2.21 lbf ft) Loctite 518 pumpe Schraube TEFL Befestigung Benzin- M6x16 10 Nm (7.37 lbf ft) leitung • Beide Seitenteile abmontieren. •...
  • Seite 410 DORSODURO 1200 ABS - ATC Karosserie • Die Abdeckung des Schlüsselblocks entfernen. Siehe auch Seitliche Abdeckungen • Die beiden vorderen Befestigungs- schrauben am Benzintank abschrau- ben und entfernen und die entsprech- enden Buchsen aufbewahren. • Den Kabelstecker von der Benzinpum- pe trennen.

  • Seite 411: Halter Für Instrumenteneinheit

    DORSODURO 1200 ABS - ATC Karosserie Achtung BEIM ANHEBEN UND WIEDEREINBAU DES BENZINTANKS DARAUF ACHTEN, DASS DIE TANK- ENTLÜFTUNGEN NICHT GEQUETSCHT/ GEKNICKT UND NICHT AUS DER LEITUNGSFÜHRUNG HERAUSGEZOGEN WERDEN. • Den Benzintank anheben. • Die beiden Entlüftungsleitungen auf der rechten Seite trennen. •...
  • Seite 412 DORSODURO 1200 ABS - ATC Karosserie • Die Kabelstecker an den Blinkern, Scheinwerfern, Zündschloss und Re- lais trennen. • Die Befestigungsschrauben am Arma- turenbrett entfernen. • Das Armaturenbrett aus der Halterung ziehen. • Den Kabelstecker Armaturenbrett tren- nen. • Das Armaturenbrett ausbauen. KAROS - 412...

  • Seite 413: Heckverkleidung

    DORSODURO 1200 ABS - ATC Karosserie Heckverkleidung • Die Sitzbank ausbauen. • Den hinteren großen Griff (falls vor- handen) entfernen. • Von beiden Seiten arbeiten und äuße- re Schraube abschrauben und entfer- nen. • Die drei Schrauben abschrauben und entfernen. •...
  • Seite 414 INHALTSVERZEICHNIS...

  • Seite 415: Kon Aus

    KON AUS ONTROLLEN VOR USLIEFERUNG...

  • Seite 416: Elektrische Anlage

    DORSODURO 1200 ABS - ATC Kontrollen vor Auslieferung Vor Auslieferung des Fahrzeugs müssen die folgenden Kontrollen vorgenommen werden. Warnung VORSICHT BEIM UMGANG MIT BENZIN. Ästhetische Kontrolle - Lack - Zusammenpassen der Plastikteile - Kratzer - Schmutz Kontrolle Drehmomente - Sicherheits-Drehmomente: Vordere und hintere Radaufhängung/ Federung Befestigung der Bremssattel-Halterungen an der Vorder- und Hinterradbremse Vorderrad- und Hinterradeinheit...
  • Seite 417 DORSODURO 1200 ABS - ATC Kontrollen vor Auslieferung Verfahren und zur Prüfung, ob aktualisierte Versionen zur Verfügung stehen, siehe die Internetseite des Kundendienstes. Achtung UM DIE BESTE LEISTUNG ZU ERZIELEN, MUSS DIE BATTERIE VOR DEM EINSATZ VOLLSTÄN- DIG GELADEN WERDEN. EINE UNZUREICHENDE BATTERIELADUNG VOR DEM ERSTEN EIN- SATZ UND EIN NIEDRIGER BATTERIEFLÜSSIGKEITSSTAND FÜHREN ZU EINEM VORZEITIGEN ALTERN DER BATTERIE.
  • Seite 418 DORSODURO 1200 ABS - ATC Kontrollen vor Auslieferung - Funktion der Instrumente - Reaktion auf Gasgeben - Stabilität bei Beschleunigung und beim Abbremsen - Bremsfunktion Vorder- und Hinterradbremse - Stoßdämpferfunktion vorne und hinten - Ungewöhnliche Geräuschentwicklung Statische Kontrolle Statische Kontrolle nach Probefahrt: - Starten mit warmen Motor - Funktion des Choke (falls vorhanden) - Leerlaufstabilität (bei Drehen des Lenkers)

  • Seite 419: Spezielle Arbeiten Für Das Fahrzeug

    DORSODURO 1200 ABS - ATC Kontrollen vor Auslieferung Spezielle Arbeiten für das Fahrzeug HANDSCHUTZ • Die Schraube TCEI M6 X 50 entfernen, mit der das Antivibrationsgewicht be- festigt ist. • Das Gummi im Handschutz installie- ren. • Die obere Schraube anbringen und festziehen.
  • Seite 420 DORSODURO 1200 ABS - ATC Kontrollen vor Auslieferung • Den Handschutz seitlich mit der Schraube TCEI M6 X 50 befestigen. Darauf achten, dass die Buchse ein- gesetzt wird. KON AUS - 420...
  • Seite 421 ABS: 357, 360 Anlasseranlage: 125 Antriebskette: 14, 346 Armaturenbrett: 121, 196 Auspuffventil: 122 Batterie: 134 Benzinpumpe: Bremsbeläge: 373, 374 Bremssattel: 372, 373 Diagnose: 122, 125 Drosselkörper: ECU: 193 Elektrische Anlage: 14, 83, 88, 91, 416 Empfohlene Produkte: Gabel: Gehäuse: Geschwindigkeitssensor: 135 Getriebe: 220 Hauptbremszylinder: 380 Hinterer Zylinderkopf: 259, 261, 265, 274...
  • Seite 422 Lambdasonde: 156, 353 Lampen: 126 Lenker: 318 Lenklager: 332 Luftfilter: 74, 406 Lufttemperatursensor: 154 Motoröl: 71 Reifen: 16 Rücklicht: Scheinwerfer: Scheinwerfereinheit: 397 Schwinge: Seitenständersensor: 82, 187 Sicherheitsvorschriften: 8 Sicherungen: 127 Sitzbank: 405 Sitzbankhalterung: Stoßdämpfer: 342 Ständer: 349 Tabelle Wartungsprogramm: 68 Technische Angaben: 8 Vorderer Zylinderkopf: 252, 255, 258, 274 Vorderrad:...
