Abtastung in Echtzeit

Oszilloskope der Serien MSO3000 und
DPO3000 nehmen die Abtastung in Echtzeit
vor. Bei der Abtastung in Echtzeit digitalisiert
das Gerät alle erfassten Punkte mit Hilfe
eines einzelnen Triggerereignisses.

Signalaufzeichnung

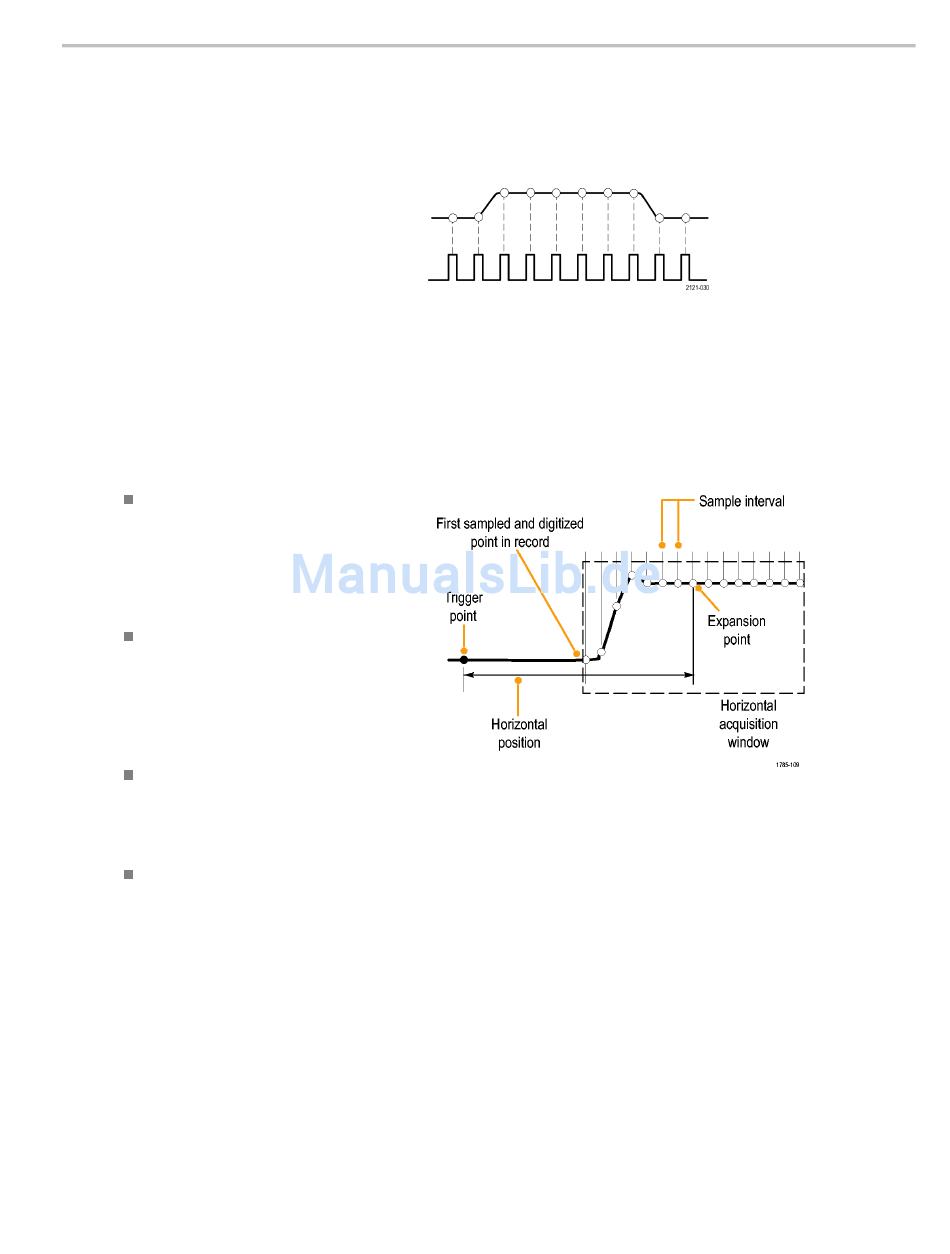

Das Gerät erstellt die Signalaufzeichnung mithilfe der folgenden Parameter:
Abtastintervall: Die Zeit zwischen
aufgezeichneten Abtastpunkten. Zum
Anpassen des Abtastintervalls drehen
Sie den Knopf Horizontal Skala, oder
ändern Sie mit den Menütasten die
Aufzeichnungslänge.
Aufzeichnungslänge: Die erforderliche
Anzahl von Abtastpunkten für eine
Signalaufzeichnung. Legen Sie dies fest,
indem Sie die Taste Erfassung drücken
und das daraufhin unten und seitlich
angezeigte Menü verwenden.
Triggerpunkt: Der Bezugsnullpunkt in
einer Signalaufzeichnung. Dieser wird
auf dem Bildschirm als orangefarbenes
„T" angezeigt.
Horizontal Position: Bei aktiviertem
Verzögerungsmodus die Zeit zwischen
Triggerpunkt und Dehnungspunkt.
Passen Sie diesen Parameter durch
Drehen des Drehknopfs Horizontal
Position an.
Verwenden Sie einen positiven Zeitwert,
um die Aufzeichnung nach dem
Triggerpunkt zu erfassen. Verwenden
Sie einen negativen Zeitwert, um die
Aufzeichnung vor dem Triggerpunkt zu
erfassen.
