Erfassung
Tastkopfkompensation, Tastkopfkalibrierung und Deskew
Zum Optimieren der Messgenauigkeit lesen Sie bitte in der Online-Hilfe zum Gerät nach und führen die folgenden
Prozeduren aus:
Passive Tastköpfe kompensieren
Den Gerätesignalpfad kompensieren
Aktive Tastköpfe kalibrieren
Deskew der Eingangskanäle vornehmen
Erfassungskonzepte
Erfassungshardware
Bevor ein Signal angezeigt werden kann, muss es durch den Eingangskanal geleitet werden, in dem es skaliert und
digitalisiert wird. Jeder Kanal verfügt über einen dedizierten Eingangsverstärker und -digitalisierer. Jeder Kanal erzeugt
einen digitalen Datenstrom, aus dem das Gerät Signalaufzeichnungen extrahiert.

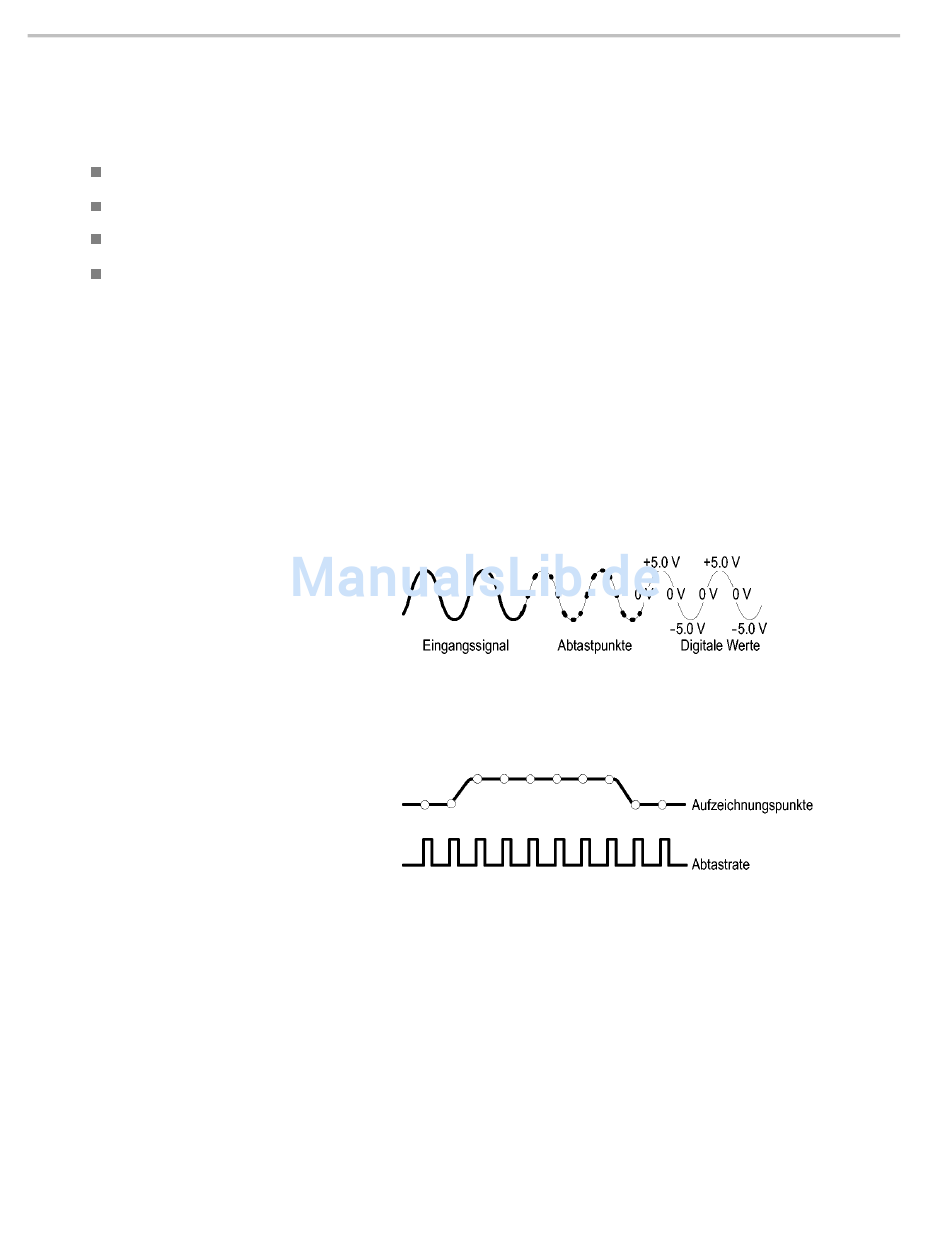

Abtastverfahren
Die Erfassung besteht aus dem Abtasten
eines analogen Signals, dem Konvertieren
des Signals in digitale Daten und
dem Zusammenstellen der Daten in
einer Signalaufzeichnung, die dann im
Erfassungsspeicher gespeichert wird.
Abtastung in Echtzeit
Bei der Echtzeit-Abtastung digitalisiert
das Gerät alle erfassten Punkte mit Hilfe
eines Triggerereignisses. Nehmen Sie die
Echtzeit-Abtastung vor, um Einzelschuss-
oder einmalige Ereignisse zu erfassen.
26
Schnellstart-Benutzerhandbuch für die Serien DPO7000 und DPO70000
