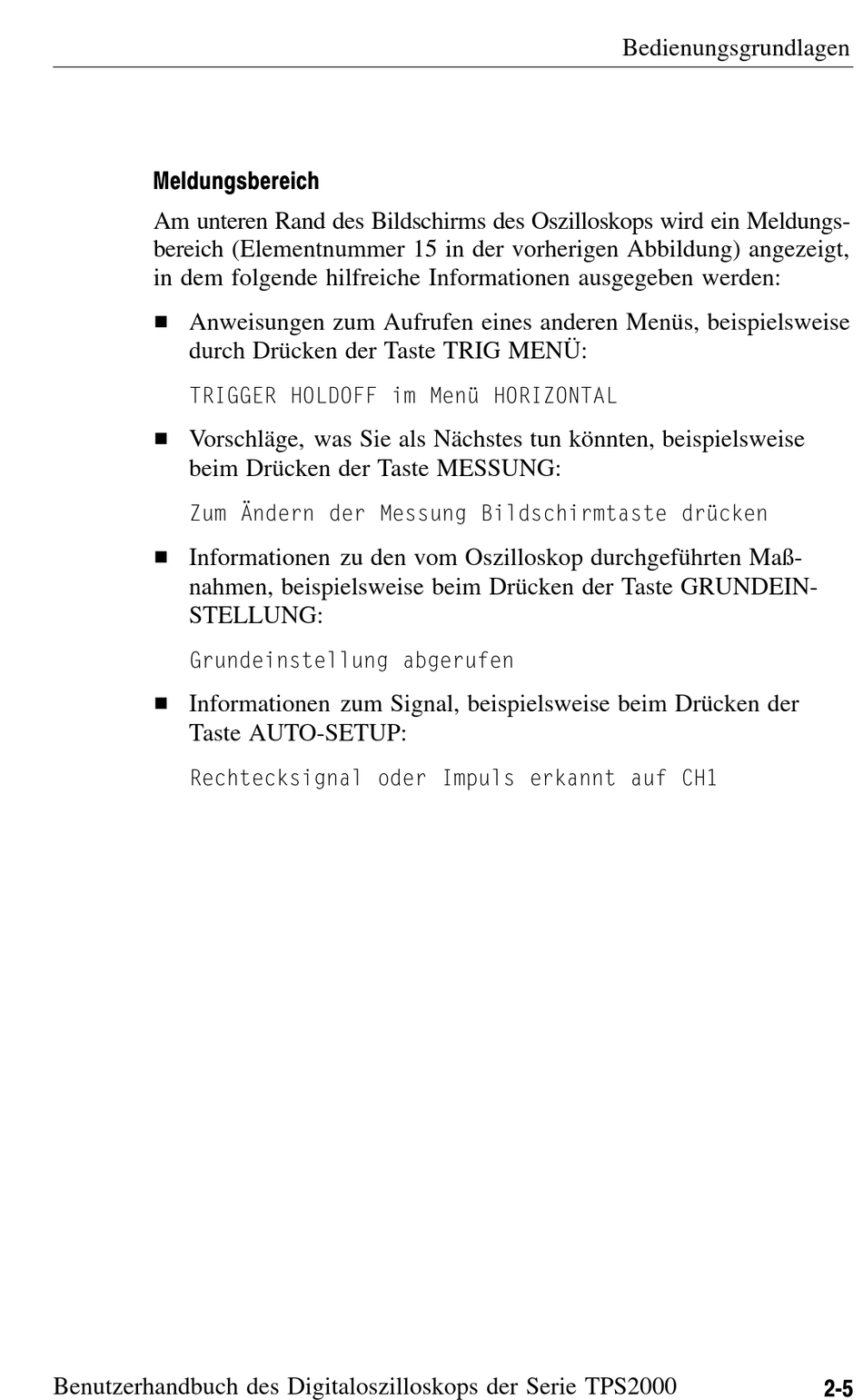

Am unteren Rand des Bildschirms des Oszilloskops wird ein Meldungs-
bereich (Elementnummer 15 in der vorherigen Abbildung) angezeigt,
in dem folgende hilfreiche Informationen ausgegeben werden:
H Anweisungen zum Aufrufen eines anderen Menüs, beispielsweise
durch Drücken der Taste TRIG MENÜ:
TRIGGER HOLDOFF im Menü HORIZONTAL
H Vorschläge, was Sie als Nächstes tun könnten, beispielsweise
beim Drücken der Taste MESSUNG:
Zum Ändern der Messung Bildschirmtaste drücken
H Informationen zu den vom Oszilloskop durchgeführten Maß-
nahmen, beispielsweise beim Drücken der Taste GRUNDEIN-
STELLUNG:
Grundeinstellung abgerufen
H Informationen zum Signal, beispielsweise beim Drücken der
Taste AUTO-SETUP:
Rechtecksignal oder Impuls erkannt auf CH1
Benutzerhandbuch des Digitaloszilloskops der Serie TPS2000
Bedienungsgrundlagen
