AHU-Kit installieren
7
AHU-Kit installieren
WARNUNG
Feuer- und Explosionsgefahr durch Zündquelle im Schaltkasten.
Bei Entzünden des Gemisches von Kältemittel R32 und Sauerstoff besteht Lebensgefahr durch
Feuer und Explosion.
Kabelverschraubungen und Kabeldurchführungen ordnungsgemäß am Schaltkasten ver-
●
schließen, um die Schutzklasse IP55 herzustellen.
Tür des Schaltkastens ordnungsgemäß verschließen.
●
Empfohlene Installationsreihenfolge
Wir empfehlen, die Anlage in der folgenden Reihenfolge zu installieren.
1. AHU-Kit vorbereiten.
2. AHU-Kit montieren.
3. Außengerät installieren.
4. Kältemittelleitungen installieren.
5. Externen Wärmeübertrager installieren.
6. Elektrische Leitungen installieren.
Die jeweiligen Installationsschritte sind im Folgenden detailliert beschrieben.

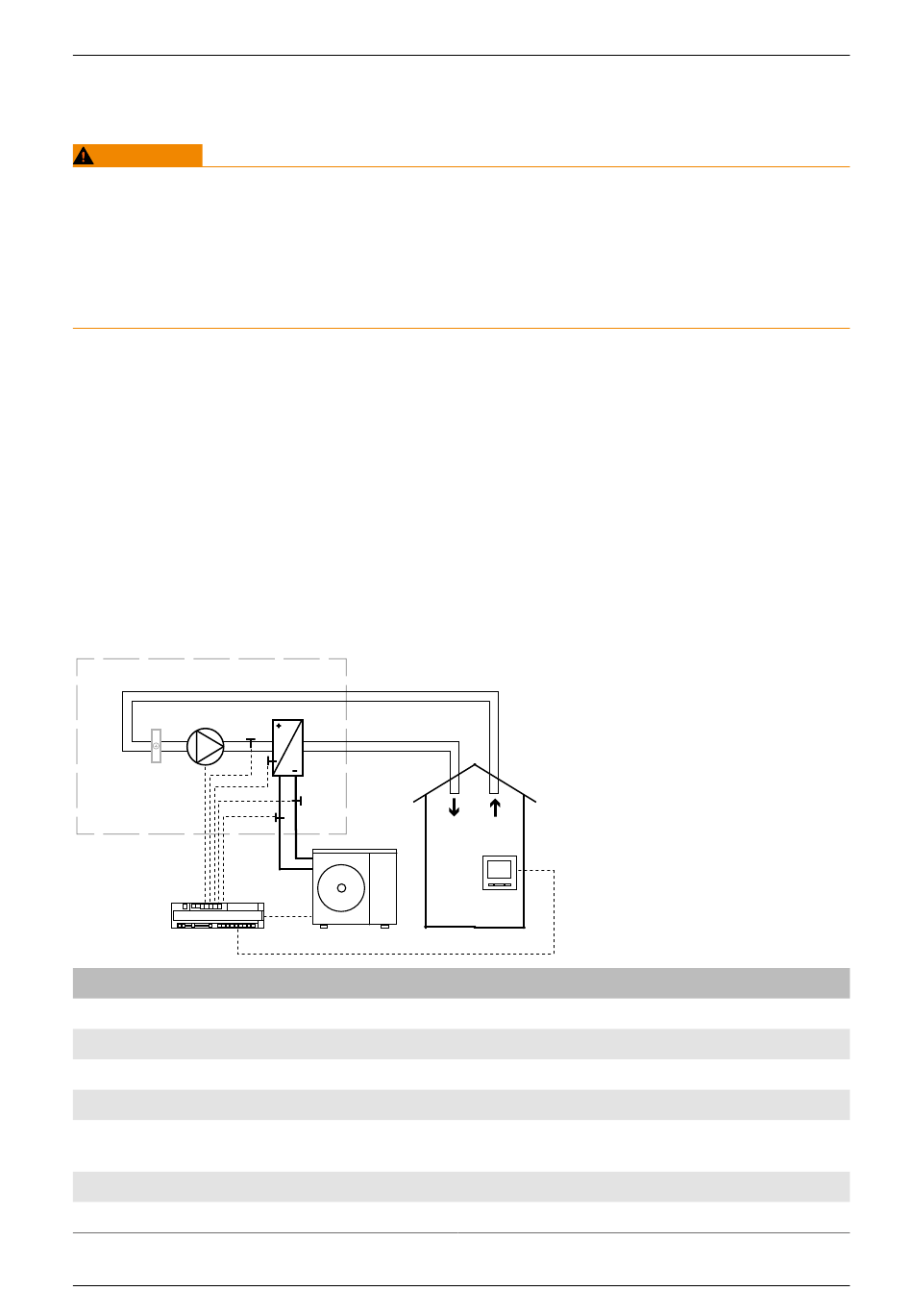

7.1 Installationsschema
1
2
RLT- Anlage
Nr.
Beschreibung
1
Wärmeregister
2
(Zuluft-/ Abluft-) Ventilator
3
Temperaturfühler THI-A (Istwert)
4
Wärmeübertrager
Temperaturfühler THI-R1
5
(Verdampferoberfläche)
6
Temperaturfühler THI-R2 (Einspritzleitung)
7
Temperaturfühler THI-R3 (Sauggasleitung)
90
4
3
5
6
7
9
8
10
Technisches Handbuch AHU-Kit-SP2 | Ausgabe 18-12-2023 | 20011686
13
14
12
11
Nr.
Beschreibung
8
Einspritz- und Sauggasleitungen
9
Klimaaußengerät
10
AHU-Kit
11
zu klimatisierender Raum
12
Kabelfernbedienung
13
Zuluft
14
Abluft
