6.2 Auslegungsprüfblatt
Es wird folgende Vorgehensweise empfohlen:
1. Auslegungsbedingungen prüfen (siehe Kapitel „6.2.1 Auslegungsbedingungen definieren
(Luftleistung, Ansauglufttemperatur/-feuchte, Zieltemperatur/-feuchte)" auf Seite 80).
2. Technische Daten des Wärmeübertragers prüfen (siehe Kapitel „6.2.2 Technische Daten des
Wärmeübertragers definieren" auf Seite 80).
3. Außengerät auswählen (siehe Kapitel „6.3 Außengerät auswählen" auf Seite 82).
4. Kälte- und Heizleistung korrigieren (siehe Kapitel „6.4 Kälte- und Heizleistung korrigieren" auf
Seite 83).
5. Steuerungselemente und eingestellte Inhalte prüfen (siehe Kapitel „6.4.4 Kältetechnische
Auslegung zur Regelung und Steuerung" auf Seite 86).

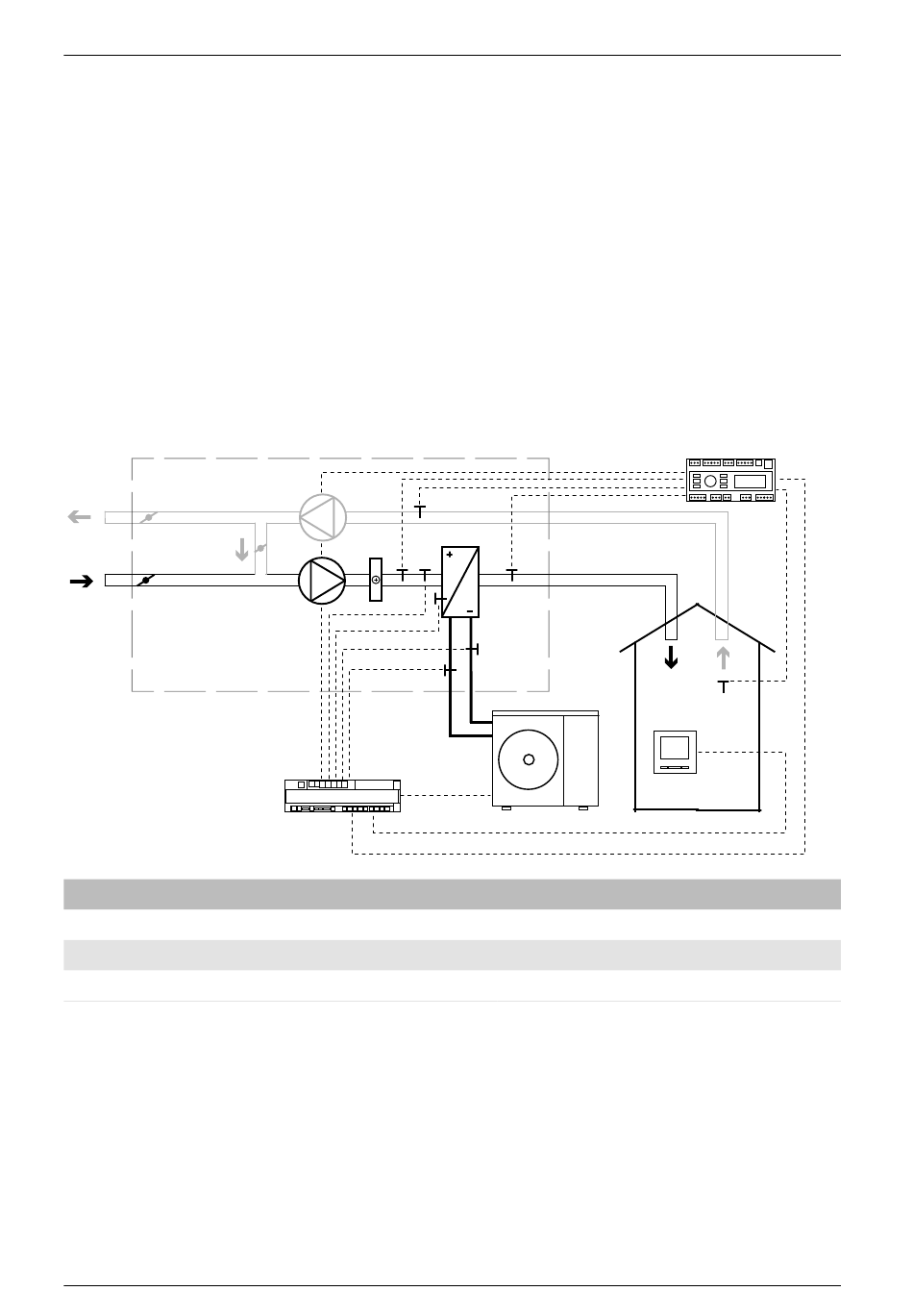

Die folgende Abbildung zeigt die verschiedenen Luftarten bei einer RLT-Anlage.
1
3
2
RLT- Anlage
Nr.
Beschreibung
1
Fortluft
2
Außenluft
3
Umluft
Technisches Handbuch AHU-Kit-SP2 | Ausgabe 18-12-2023 | 20011686
Auslegung und Planung externer Wärmeübertrager
Nr.
Beschreibung
4
Zuluft
5
Abluft
GLT
4
5
79
