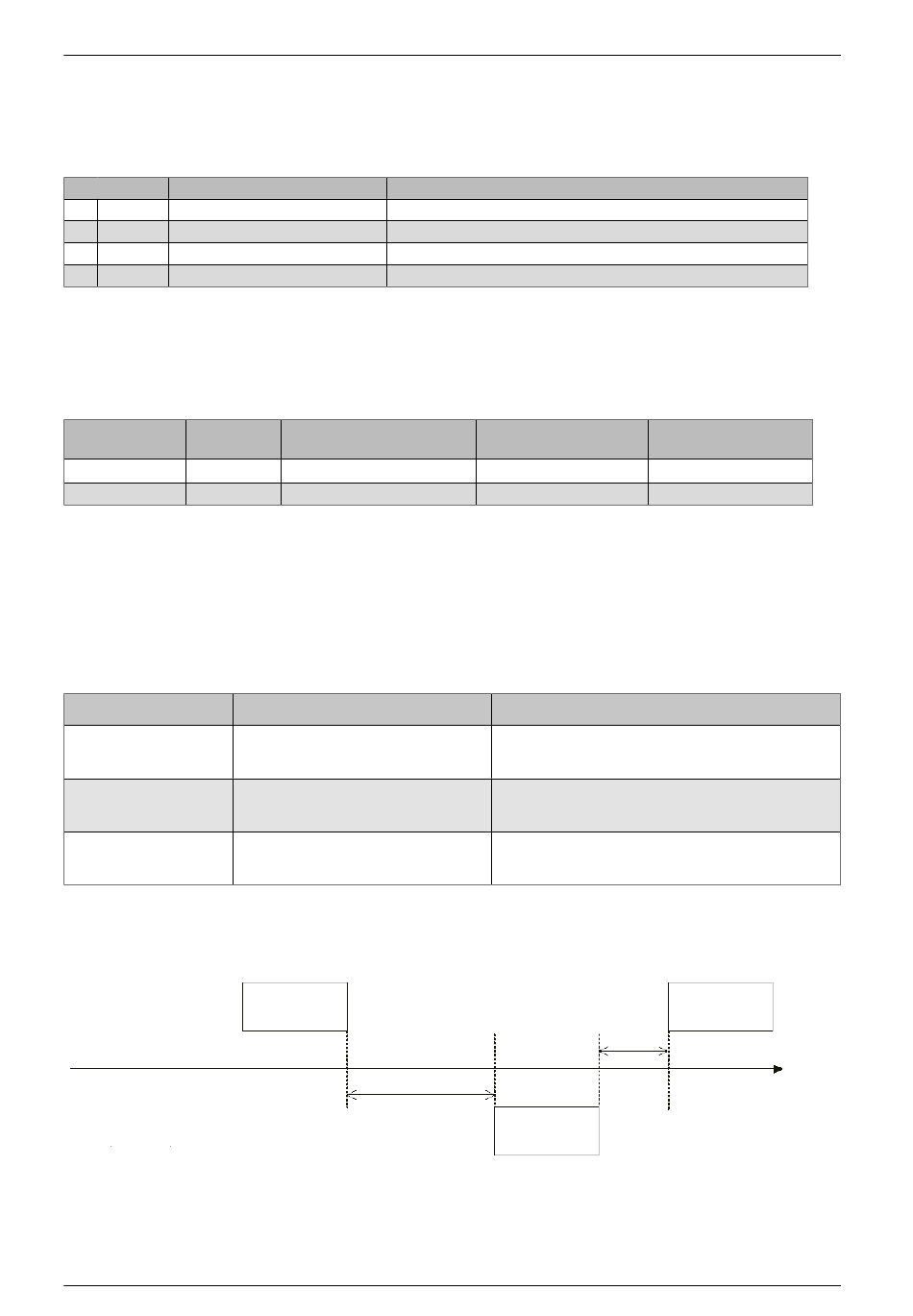

5.7.2 Funktion
Modbus-Funktion: Die Funktionscodes sind wie folgt.
Code
Funktionsbezeichnung
3
(0×03)
Read Holding Register
4
(0×04)
Read Input Register
6
(0×06)
Preset Single Register
16
(0×10)
Preset Multiple Registers
5.7.3 Dateninformation
Art der Modbus-Daten, Datenlänge und Adressenzuordnungsbereich sind weiter unten darge-
stellt.
Zielregister
Datenlänge
Input Register
2 Byte
Holding Register 2 Byte
5.7.4 Antwort auf Ausnahmen
Wenn die Abfragenachricht ein Problem aufweist, antwortet die Schnittstelle mit einer Ausnahme-
antwort.
Der Funktionscode der Ausnahmeantwort wird mit 0x80 zum ursprünglichen Funktionscode hin-
zugefügt, um anzuzeigen, dass es sich bei dieser Antwort um eine Ausnahme handelt.
Und die Ausnahmeantwort enthält einen Ausnahmecode, der den Grund des Problems angibt.
Ausnahmecode
0x01
0x02
0x03
5.7.5 Kommunikation – Übersicht
Die Intervalle zwischen Modbus-Betriebsgerät und AHU-Kit sind wie folgt.
Externe Steuerung
AHU-Kit
Technisches Handbuch AHU-Kit-SP2 | Ausgabe 18-12-2023 | 20011686
Inhalt des Hold Registers lesen
Inhalt des Input Registers lesen
Inhalt des Hold Registers ändern
Inhalt mehrerer aufeinanderfolgender Hold Register ändern
Art des Zugriffs
Nur Überwachung
Überwachung / Steuerung
Name
unerlaubte Funktion
unzulässige Datenadresse
unzulässiger Datenwert
Bedarf
50-150 ms
Bemerkung
Bereich
Registeradresse
0-9998
0-9998
Funktion
Der in der Abfrage empfangene Funkti-
onscode ist keine zulässige Aktion.
Die in der Abfrage empfangene Datenad-
resse ist keine zulässige Adresse.
Ein im Datenfeld der Abfrage enthaltener
Wert ist kein zulässiger Wert.
5 ms
Rückmeldung
Systembeschreibung
Bereich
Registernummer
30001−39999
40001−49999
Bedarf
59
