Systembeschreibung
Kurzschlusssteckerfunktion
JX1
(Endenabschluss verfügbar/ nicht verfügbar)
1–2 Kurz: nicht verfügbar
1
2–3 Kurz: verfügbar 100Ω
3
JX2
(Analogeingangsschaltung)
1–2 Kurz: 0-10 V
3
2-3 Kurz: 4-20 mA
1
– Die Funktionen können durch Umschalten der Kurzschlussstecker auf der Elektronik-Platine
geändert werden.
– JX1: Für den Anschlusswiderstand des Modbus-Kommunikationskreises With/No auswählen.
– JX2: Umschalten der Funktion des Analogeingangskreises.
– JX3 = Reserve. Ersteinstellung nicht verändern: 2-3P.
– Bei dieser Einstellung die Nummern auf der Elektronik-Platine sorgfältig überprüfen.
36

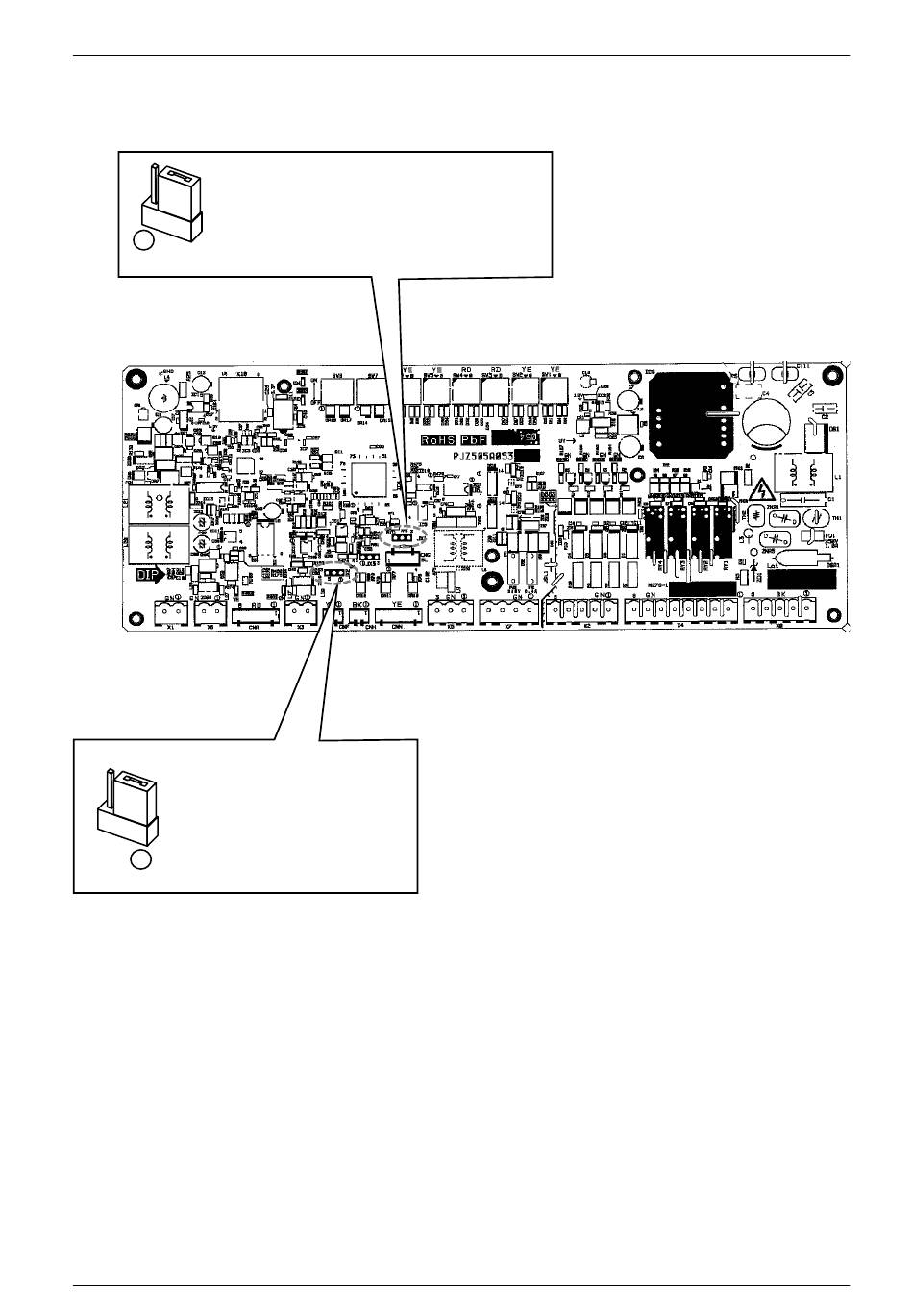

Elektronik-Platine für AHU-Kit-SP2
Technisches Handbuch AHU-Kit-SP2 | Ausgabe 18-12-2023 | 20011686
