Systembeschreibung

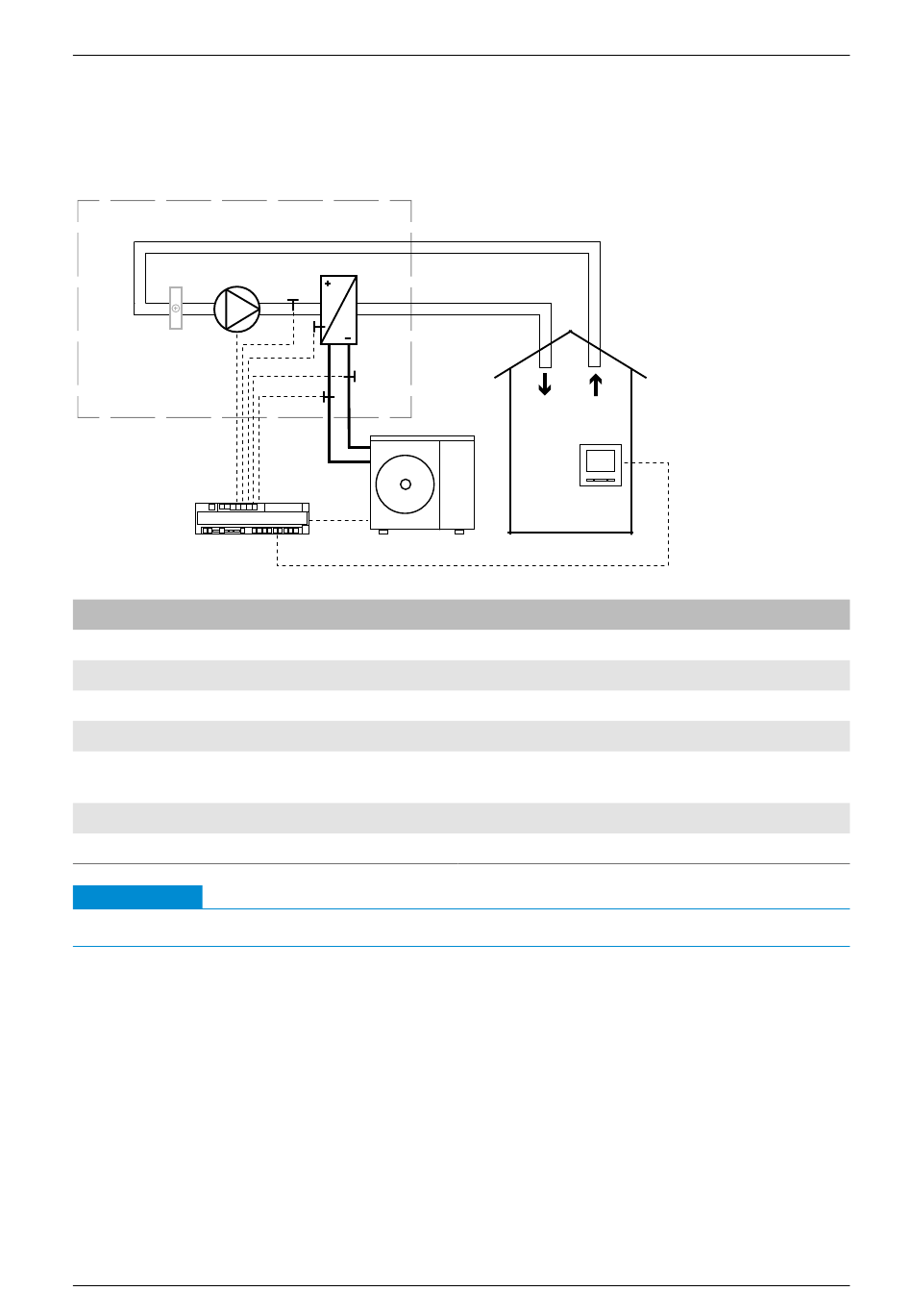

5.2.1 Rückluftregelung
Die Rücklufttemperaturregelung ermöglicht eine indirekte Einflussnahme auf veränderte interne
Umgebungsbedingungen. Der Messpunkt liegt vor dem Wärmeübertrager.
1
RLT- Anlage
Nr.
Beschreibung
1
Wärmeregister
2
(Zuluft-/ Abluft-) Ventilator
3
Temperaturfühler THI-A (Istwert)
4
Wärmeübertrager
Temperaturfühler THI-R1
5
(Verdampferoberfläche)
6
Temperaturfühler THI-R2 (Einspritzleitung)
7
Temperaturfühler THI-R3 (Sauggasleitung)
Hinweis
Schutzsteuerung gemäß Kapitel „5.8 Schutzsteuerung" auf Seite 73 beachten.
24
2
4
3
5
6
7
8
10
Technisches Handbuch AHU-Kit-SP2 | Ausgabe 18-12-2023 | 20011686
13
14
9
12
11
Nr.
Beschreibung
8
Einspritz- und Sauggasleitungen
9
Klimaaußengerät
10
AHU-Kit
11
zu klimatisierender Raum
12
Kabelfernbedienung
13
Zuluft
14
Abluft
