Leistungsregelung SW7-4: OFF (Externer Eingang: 0-10 V / 4-20 mA / 0-100 %)

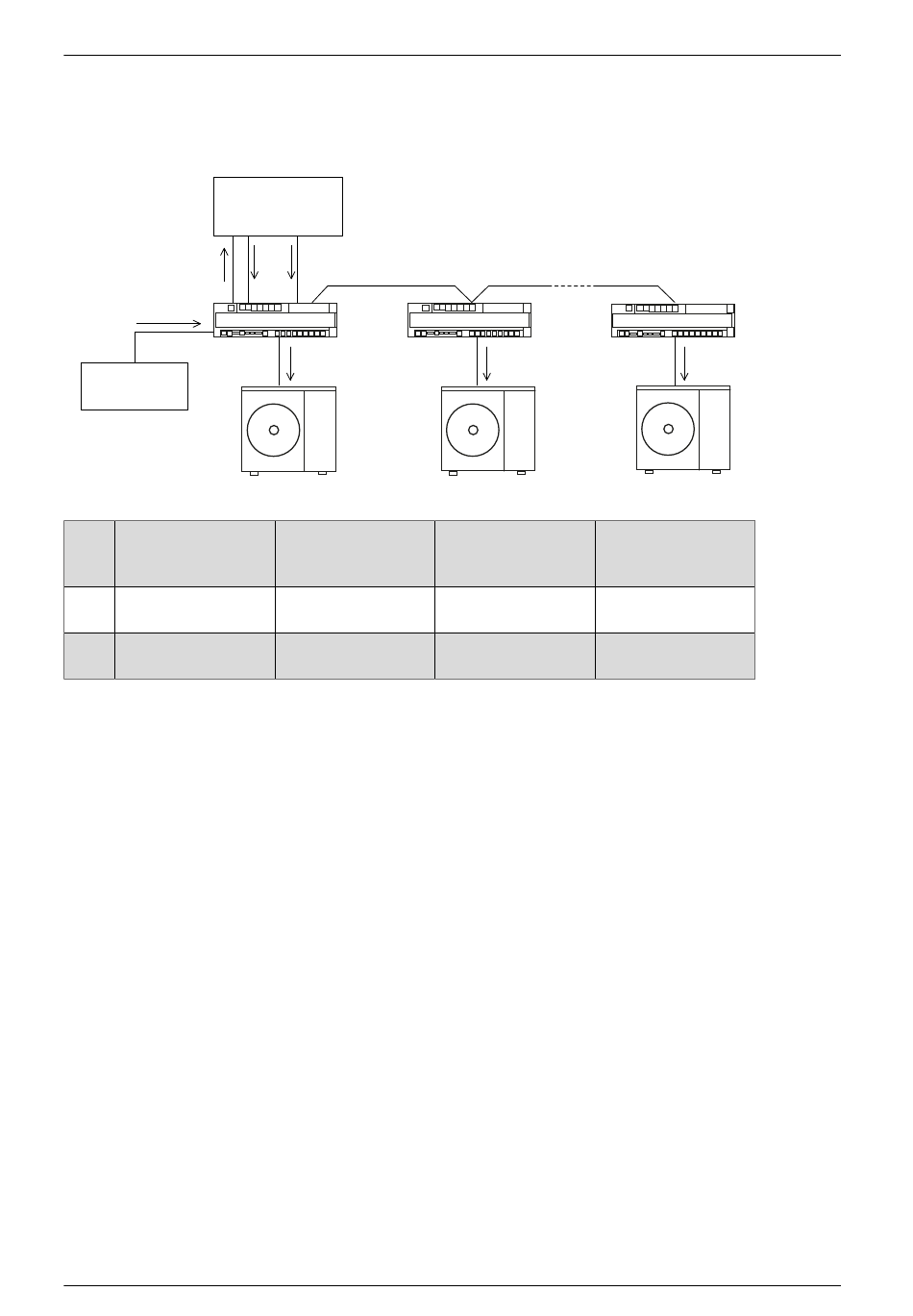

Systemdiagramm
Digital-
Eingang/Ausgang
Modbus
0-100 %
Master
Modbus-
Steuerung
Folgende Steuerungskombinationen sind für die Leistungsregelung zu verwenden.
Analogeingang
Nr.
(0–10 V / 4–20 mA)
1
★
2
×
★Hauptsteuerung für Leistungsregelung
△Optionale Steuerung, Datenauslegung
× Nicht verfügbar
(*1) Analogeingang wird außer Kraft gesetzt, nachdem Befehl 0–100 % von der Modbus-Steuerung gesendet wurde.
Zur Wiederherstellung der Funktion des Analogeingangs ist ein Power-Reset erforderlich.
(*2) Nur zur Überwachung. Betrieb über Fernbedienung ist nicht möglich.
(*3) Für den Betrieb/Stopp des AHU-Kit-Systems wählen Sie eine der folgenden Methoden:
- Digitaleingang (ON/OFF)
- Modbus-Befehl (Betrieb/Stopp)
Technisches Handbuch AHU-Kit-SP2 | Ausgabe 18-12-2023 | 20011686
AHU-Kit
Steuerung
(GLT)
Analogeingang
0－10 V oder 4－20 mA
Slave1
Verdichter-
drehzahl
Modbus
(0–100 %)
△ (*1)
★
Auslegung und Planung externer Wärmeübertrager
Verdichter-
drehzahl
Fernbedienung
(SL-Adapter berück-
sichtigen)
Nur Überwachung (*2)
Nur Überwachung (*2)
Slave15
Verdichter-
drehzahl
AHU-Kit-System
Betrieb/Stopp
Digitaleingang
oder Modbus (*3)
Digitaleingang
oder Modbus (*3)
87
