Systembeschreibung
Systembeispiel
– Es wird die erforderliche Leistung für das gesamte System berechnet: X_all [%] aus dem
Wert der erforderlichen Leistung vom AHU-Kit-System: X
– X_all [%] = Erforderliche Leistung X [%] x Zahl der angeschlossenen Geräte im System [Unit]
– Es wird der an jedes Außengerät im System übermittelte Befehlswert berechnet: Xn [%] aus
der erforderlichen Leistung für das gesamte System: X_all [%].
– AHU-Kit Master sendet Xn [%]-Befehl an AHU-Kit Slave.
– Jedes AHU-Kit sendet Befehl für die Verdichterdrehzahl an das Außengerät.
– Verdichterdrehzahl [rps] = Max. Drehzahl des Außengeräts [rps] × Xn [%]

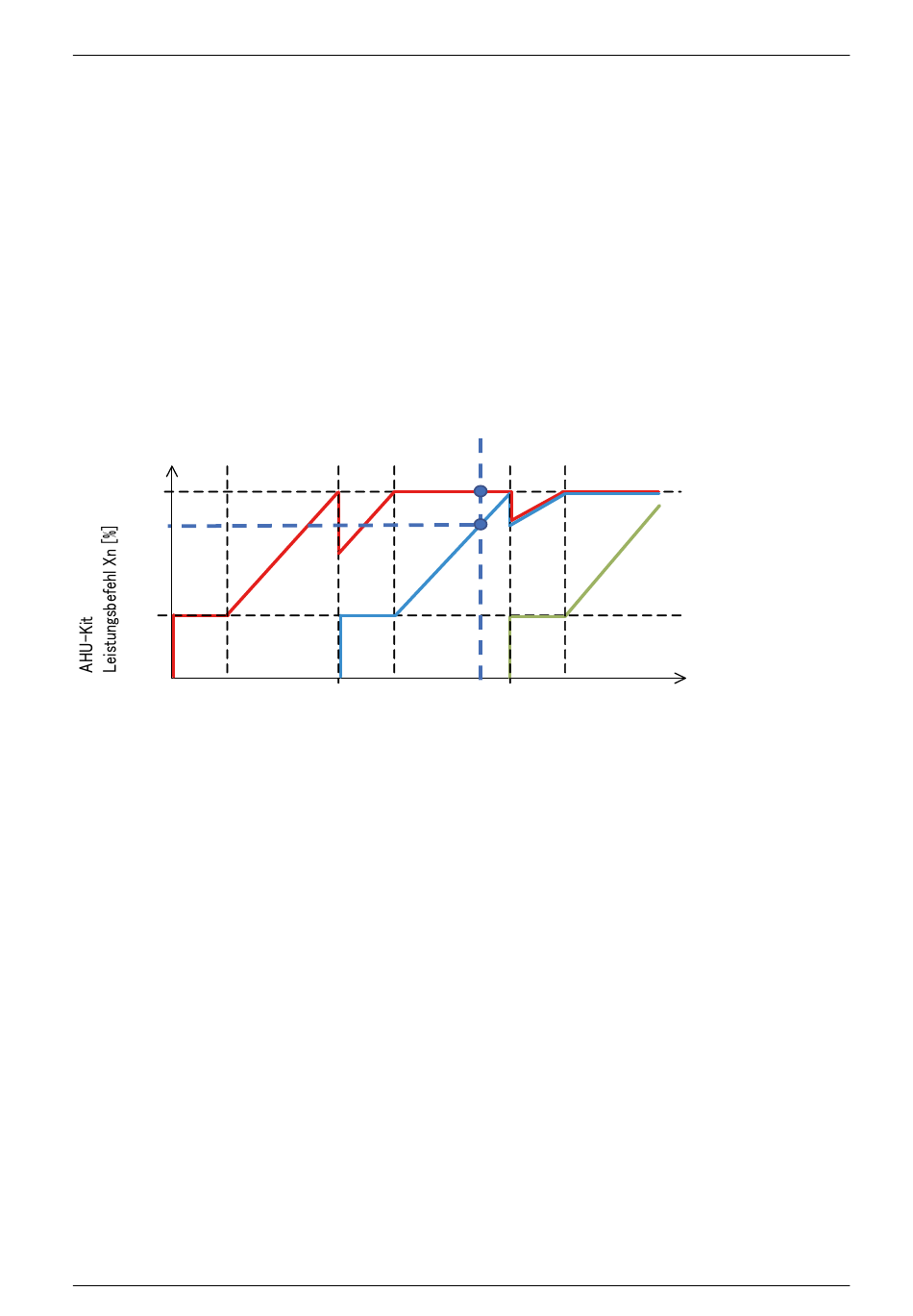

Temperaturregelung bei Kaskadensteuerung (SW7-4: ON)
100
80 %
X1
25
0
25
Erforderliche Leistung für gesamtes System X_all [%]
Beispiel: Wenn 3 Geräte angeschlossen sind und X_all = 180 %:
X1 Außengerät: 100 % Betrieb
X2 Außengerät: 80% Betrieb
X3 Außengerät: 0 % (Stopp)
52
X_all=180 %
X2
100
125
200
Technisches Handbuch AHU-Kit-SP2 | Ausgabe 18-12-2023 | 20011686
X3
225
