Betrieb
Digitaleingang
(X2-1)
Stopp
10 V
Leistungsbedarf
(0－10 V)
Temperaturregelung (SW7-4: ON)
0V
AHU-Kit-System
Max
Betrieb/Stopp
Außengerät
Digitaleingang, FB oder Modbus(*2)
(Verdichterdrehzahl)
(*2) Für den Betrieb/Stopp des AHU-Kit-Systems wählen Sie eine der folgenden Methoden:
0 Hz
- Digitaleingang (Betrieb/Stopp)
- Modbus-Befehl (Betrieb/Stopp)
- Fernbedienungsbefehl (Betrieb/Stopp)

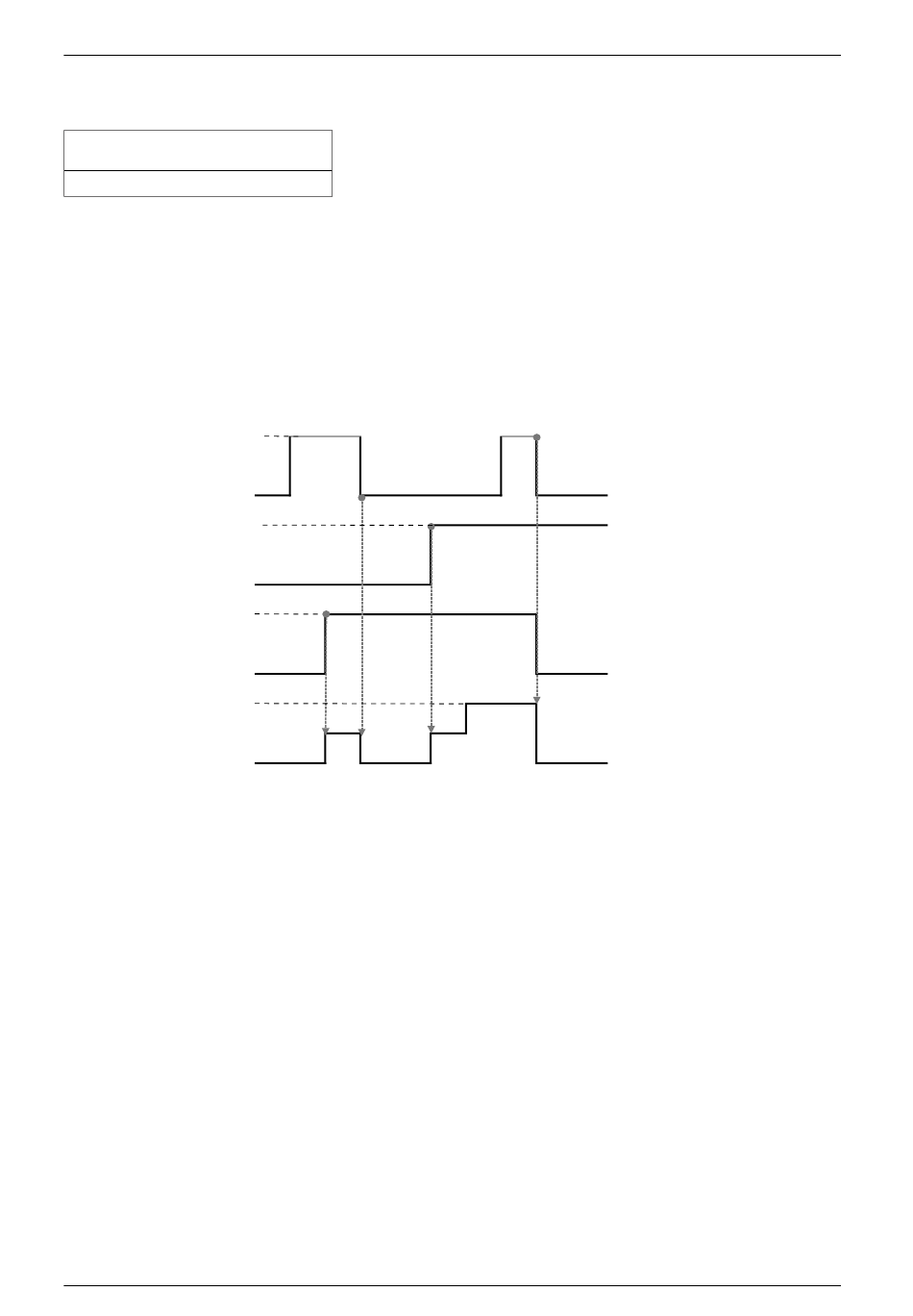

Beispiele für den Systembetrieb bzw. -stopp sind weiter unten dargestellt. Obwohl es so aussieht,
als ob die Verdichterdrehzahl sofort angepasst wird, ist tatsächlich eine zeitliche Verzögerung
vorhanden.
Betrieb
Modbus oder Fernbedienung
(Betrieb/Stopp)
Stopp
Betrieb
Digitaleingang
(X2-1)
Stopp
ON
Thermostat
(ON/OFF)
OFF
Max
Außengerät*
(Verdichterdrehzahl)
0 Hz
* Durch die Steuerung der Klimatisierung (siehe „[SW7-4: ON] Temperaturregelung" auf Seite 35)
Auswahl der Betriebsart
Das AHU-Kit erlaubt eine Wahl zwischen zwei Betriebsarten.
– Kühlbetrieb
– Heizbetrieb
Zur Änderung der Betriebsart gibt es drei Möglichkeiten.
– Umschalten der Betriebsart über einen externen Eingang
– Umschalten der Betriebsart über eine Fernbedienung
– Umschalten der Betriebsart über Modbus
Auswahl der Steuerungselemente für das Außengerät
Die Steuerungselemente des Außengeräts können mit SW7-4 geändert werden.
– Leistungsregelung SW7-4 OFF
– Temperaturregelung SW7-4 ON
Technisches Handbuch AHU-Kit-SP2 | Ausgabe 18-12-2023 | 20011686
* Durch die Steuerung der Klimatisierung (Siehe Seite 32.)
(Temperaturregelung)
Betrieb/Stopp-Eingang wird
anhand der Digitalsignalflanke
beurteilt.
Systembeschreibung
Geht die erforderliche
Leistung auf 0, wird das
Gerät gestoppt.
Wird das System
mittels Modbus- oder
Fernbedienung
gestartet oder gestoppt,
wird es nach dem
Betrieb gestoppt.
Digitaleingang erkennt
ON/OFF anhand der
Signalflanke.
45
