AHU-Kit installieren

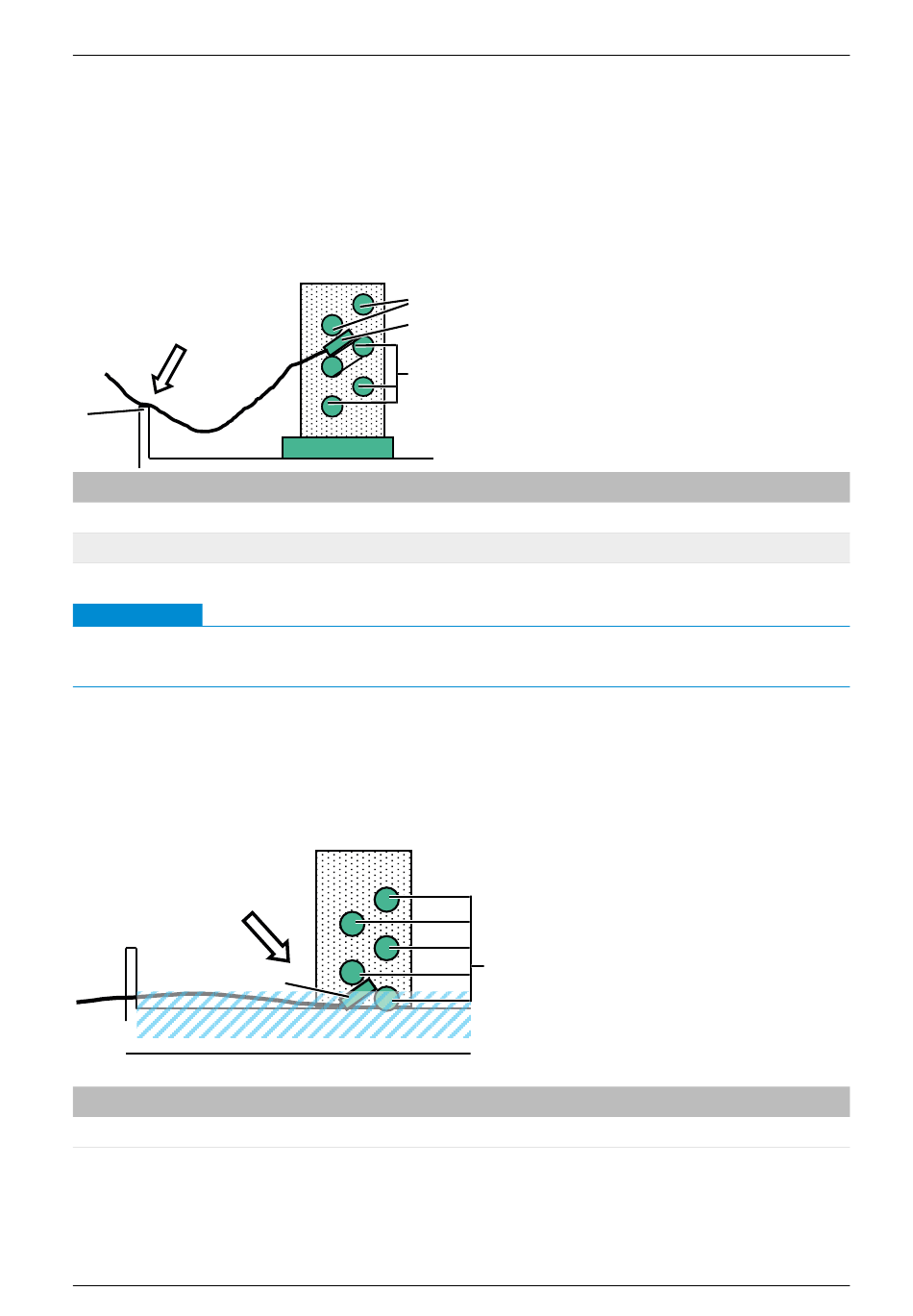

7.10.2 Temperaturfühler vor Beschädigungen schützen
– Bei der Installation der Temperaturfühler darauf achten, dass die Temperaturfühler keiner me-
chanischen Beanspruchung ausgesetzt sind.
– Die Verkabelung des Temperaturfühlers so ausführen, dass ein Kontakt mit scharfen Metall-
kanten ausgeschlossen werden kann. Bei scharfen Metallkanten einen Schutzschlauch ver-
wenden.
3
Nr. Bezeichnung
1
Rohrbögen des Wärmeübertragers
3
scharfe Metallkante
Hinweis
Kann der Temperaturfühler THI-R1 nicht an einem Rohrbogen montiert werden, sollte er im vor-
deren Drittel der Lamellen des Wärmeübertragers montiert werden.
7.10.3 Temperaturfühler vor Feuchtigkeit schützen
– Bei der Installation der Temperaturfühler darauf achten, dass ein Eindringen von Feuchtigkeit
vermieden wird.
– Den Temperaturfühler so positionieren, dass ein Kontakt mit Kondensat ausgeschlossen wer-
den kann.
Nr. Bezeichnung
1
Rohrbögen des Wärmeübertragers
102
1
2
1
2
Technisches Handbuch AHU-Kit-SP2 | Ausgabe 18-12-2023 | 20011686
Nr.
Bezeichnung
2
Temperaturfühler
1
Nr.
Bezeichnung
2
Temperaturfühler
