Technisches Handbuch
CompTrol Lite
Ab Version V2.0.0
Originalhandbuch
Vor Gebrauch sorgfältig lesen!
Aufbewahren für späteres Nachschlagen!
Ausgabe 01-12-2020 – 1000926 Deutsch
Stand 04-01-2023
Support-App von S-Klima – einfache Fehlerlösung via Smartphone
• Umfangreiche Fehlercodeanalyse – auch offline
• Kältemittelrechner für Inbetriebnahme und Neubefüllung
• QR-Code-Scanner zum Auslesen von Gerätedaten
• Support-Anfrage zur Anforderung eines Rückrufs
Kostenloser Download der App im Apple App Store, bei Google Play und im Microsoft Store.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für S-Klima CompTrol Lite
Inhaltszusammenfassung für S-Klima CompTrol Lite
- Seite 1 Vor Gebrauch sorgfältig lesen! Aufbewahren für späteres Nachschlagen! Ausgabe 01-12-2020 – 1000926 Deutsch Stand 04-01-2023 Support-App von S-Klima – einfache Fehlerlösung via Smartphone • Umfangreiche Fehlercodeanalyse – auch offline • Kältemittelrechner für Inbetriebnahme und Neubefüllung • QR-Code-Scanner zum Auslesen von Gerätedaten •...
-
Seite 2: Abbildung 1: Qr-Code Zur S-Klima Webseite
Aktuelle Updates der Technischen Dokumentation Die aktuellen Dokumentationen und Prospekte finden Sie unter: http://www.s-klima.de/downloads. Abbildung 1: QR-Code zur S-Klima Webseite Support-App von S-Klima – einfache Fehlerlösung via Smartphone • Umfangreiche Fehlercodeanalyse – auch offline • Kältemittelrechner für Inbetriebnahme und Neubefüllung •... -
Seite 3: Inhaltsverzeichnis
Betriebsvarianten ....................15 6.1 Betriebsvariante für Innengeräte................. 15 6.1.1 Beschreibung ....................15 6.1.2 Anschlussschema für Innengeräte ..............16 6.2 Betriebsvariante für Außengeräte ............... 17 6.2.1 Beschreibung ....................17 6.2.2 Anschlussschema für Außengeräte ..............18 CompTrol Lite | Ausgabe 01-12-2020 | 1000926... - Seite 4 7.1 Allgemeine Installationsbedingungen ..............19 7.2 CompTrol Lite vorbereiten/öffnen................ 19 7.3 Wartungs- und Montagefreiräume ..............20 7.4 CompTrol Lite montieren ..................21 7.5 CompTrol Lite elektrisch installieren ..............22 Schaltplan......................... 23 Entsorgen ......................... 24 10 Zubehör ........................24 11 CE-Konformitätserklärung ..................25 12 Abbildungsverzeichnis ...................
-
Seite 5: Hinweise Zu Diesem Dokument
Produkt durchführen, diese Anleitung vollständig gelesen und verstanden haben. Bei Rückfragen das Service Center anrufen. 1.1 Geltungsbereich Dieses Technische Handbuch gilt für das Schaltmodul CompTrol Lite ab der Version V2.0.0. Die Versionsnummer setzt sich wie folgt zusammen: 2.0.0 - Hardwareversion / 2.0.0 - Softwareversion / 2.0.0 - Revisionsnummer. -
Seite 6: Auszeichnungen
Tabelle 4: Nomenklatur 1.7 Mängelhaftungsansprüche Die Befolgung der Montage- und Bedienungshinweise in diesem Technischen Handbuch ist die Voraussetzung für den störungsfreien Betrieb des CompTrol Lite und für die Erfüllung eventueller Mängelhaftungsansprüche. Vor dem Arbeiten mit dem CompTrol Lite das Technische Handbuch lesen. -
Seite 7: Haftungsausschluss
Das CompTrol Lite wird fachgerecht an einer ebenen, senkrechten und stabilen Wandoberfläche, z. B. Betonwand, montiert. Das CompTrol Lite ist ausschließlich für den Einsatz im Innenbe reich geeignet und darf nur mit den unterstützten Produkten verwendet werden. Jede andere oder darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß. -
Seite 8: Sicherheitshinweise
GEFAHR Lebensgefahr durch Stromschlag. Bei Berührung spannungsführender Teile besteht unmittelbare Lebensgefahr durch Stromschlag. Das CompTrol Lite darf ausschließlich von Elektrofachkräften montiert, angeschlossen und in Betrieb genommen werden. Vor Beginn der Installationsarbeiten die Anschlussstelle für das öffentliche Stromnetz und den ●... -
Seite 9: Transport Und Lagerung
Vorkonfektioniertes Verbindungskabel (bei Außengerätevariante 2 Kabel). ● Schnellstartanleitung CompTrol Lite. ● Das Technische Handbuch CompTrol Lite steht auf der S-Klima Website zum Download zur Ver- fügung: http://www.s-klima.de. Abbildung 3: QR-Code zur S-Klima Website CompTrol Lite | Ausgabe 01-12-2020 | 1000926... -
Seite 10: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Das CompTrol Lite ist ein Schaltmodul und je nach Ausführung für Innen- oder Außengeräte von Mitsubishi Heavy Industries und ermöglicht eine Verbindung mit externen Systemen wie einer GLT, SPS, diversen Reglern oder einfachen Signalgeräten. Ein integriertes Relais und potenzialfreie Wechselkontakte sowie verschiedenfarbige Kontrollanzeigen ermöglichen folgende Funktionen:... -
Seite 11: Aufbau Comptrol Lite

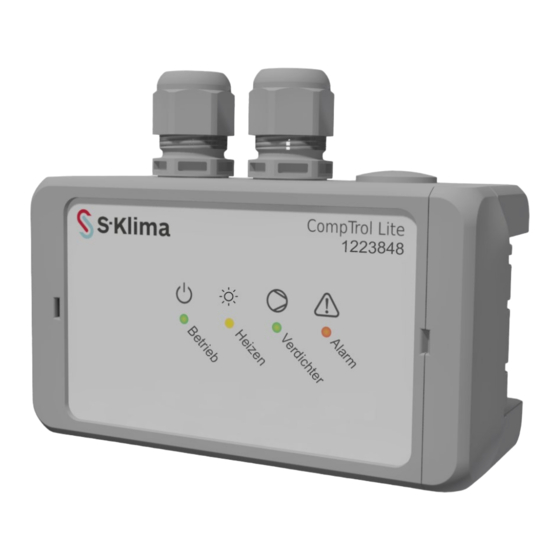

Produktbeschreibung 4.1 Aufbau CompTrol Lite Abbildung 4: Aufbau CompTrol Lite Nr. Bezeichnung Kabeldurchführung für PG-Verschraubung Frontplatte (aufklappbar) LED-Anzeige (Betriebs-, Heiz-, Verdichter- und Alarmmeldung) Scharnierverschluss CompTrol Lite | Ausgabe 01-12-2020 | 1000926... -
Seite 12: Anschlussbelegung Comptrol Lite
Beschreibung Potenzialfreier Ausgang (Wechselkontakt) Potenzialfreier Ausgang (Wechselkontakt) Potenzialfreier Ausgang (Wechselkontakt) Potenzialfreier Ausgang (Wechselkontakt) 230-VAC-Eingang (Fern-Ein/Aus) 230-VAC-Eingang (Spannungsüberwachung) Potenzialfreier Ausgang (Wechselkontakt) Potenzialfreier Eingang (Fern-Ein/Aus) Potenzialfreier Eingang (Alarmmeldung) Anschlüsse für Innen- bzw. Außengerät (vorkonfektioniertes Verbindungskabel) CompTrol Lite | Ausgabe 01-12-2020 | 1000926... -
Seite 13: Technische Daten
Montageort Aufputz Umgebungsbedingungen: – Temperatur –15 °C bis +40 °C – Luftfeuchte max. 85 %, nicht betauend Abmessungen (H x B x T) 61 x 151 x 80 mm Gewicht netto 0,5 kg CompTrol Lite | Ausgabe 01-12-2020 | 1000926... -
Seite 14: Abmessungen
Abmessung CompTrol Lite (Seitenansicht) 151 mm 40 mm 60 mm 1 mm Abbildung 7: Abmessungen Unteransicht Abmessung CompTrol Lite (Unteransicht) 80 mm (PG-Verschraubung: zzgl. 30 mm) 127 mm 63 mm Ø 4,25 mm CompTrol Lite | Ausgabe 01-12-2020 | 1000926... -
Seite 15: Betriebsvarianten
● Zusätzlich werden die Zustandsmeldungen eines Innengeräts über die LED-Anzeige in der Frontplatte des CompTrol Lite visualisiert. Damit kann das CompTrol Lite auch zur direkten visuellen Überwachung eines entfernt installierten Innengeräts eingesetzt werden. Außerdem kann über die CNT-Verbindung des CompTrol Lite ein Innengerät Fern-Ein/Aus geschaltet werden. -
Seite 16: Anschlussschema Für Innengeräte
Spannungsüberwachung über Phase L und N Potenzialfreier Ausgang (Wechselkontakt), Spannungsüberwachung, belastbar bis max. 130 V DC / 230 V AC, 5 A Potenzialfreier Eingang, Fern-Ein/Aus Testschalter zur Prüfung der Alarmmeldung über X4 Potenzialfreier Eingang, Externe Alarmmeldung CompTrol Lite | Ausgabe 01-12-2020 | 1000926... -
Seite 17: Betriebsvariante Für Außengeräte
● Zusätzlich werden die Zustandsmeldungen eines Außengeräts der KX-Serie über die LED- Anzeige in der Frontplatte des CompTrol Lite visualisiert. Damit kann das CompTrol Lite auch zur direkten visuellen Überwachung eines entfernt installierten KX-Außengeräts eingesetzt werden. Außerdem kann über das CompTrol Lite ein KX-Außengerät in einen bestimmten Zwangszustand... -
Seite 18: Anschlussschema Für Außengeräte
Draht Anschluss Spannungsversorgung, XE1-1 rot und rosa isolierter Draht vorkonfektioniertes Verbindungskabel: Passt das mitgelieferte Anschlußkabel nicht auf die Anschlüsse CNZ oder CNH des Außengeräts, ist das optionale Zubehör CT-ADAPT-CNZ zu verwenden. CompTrol Lite | Ausgabe 01-12-2020 | 1000926... -
Seite 19: Installation
Installation Installation ACHTUNG Beschädigung des CompTrol Lite durch fehlerhafte Installation. Empfohlene Installationsreihenfolge beachten. ● Empfohlene Installationsreihenfolge: 1. CompTrol Lite vorbereiten. 2. CompTrol Lite montieren. 3. CompTrol Lite elektrisch installieren. 7.1 Allgemeine Installationsbedingungen Das Gerät nicht in Bereichen installieren, in denen brennbare Gase austreten können. -
Seite 20: Wartungs- Und Montagefreiräume
Gehäuse öffnen Abbildung 12: Scharnierverschluss öffnen Abbildung 13: Frontplatte aufklappen Vorgehensweise 1. CompTrol Lite der Verpackung entnehmen und auf stabilem, waagerechten Ablageort platzieren. 2. Scharnierverschluss mittels Schlitzschraubendreher öffnen (siehe Abbildung 12). 3. Frontplatte aufklappen (siehe Abbildung 13). 7.3 Wartungs- und Montagefreiräume Abbildung 14: Wartungs- und Montagefreiräume... -
Seite 21: Comptrol Lite Montieren
Installationsort des CompTrol Lite entsprechend den Umgebungsbedingungen wählen (siehe ● Kapitel „5 Technische Daten“ auf Seite 13). Das CompTrol Lite so positionieren, dass es nicht mit Wasser in Kontakt kommen kann. ● An ebener, senkrechter und stabiler Wandoberfläche, z. B. Betonwand installieren. -
Seite 22: Comptrol Lite Elektrisch Installieren
Schaltschrank spannungsfrei schalten und gegen Wiedereinschalten sichern. Alle Komponenten, die an das CompTrol Lite angeschlossen werden, spannungsfrei schalten. ● Spannungsfreiheit kontrollieren. ● Vorgehensweise 1. CompTrol Lite gemäß Schaltplan anschließen (siehe Kapitel „8 Schaltplan“ auf Seite 23). CompTrol Lite | Ausgabe 01-12-2020 | 1000926... -
Seite 23: Schaltplan
X5.1 X5.2 X6.2 X6.1 X4.1 X4.2 X4.3 X3.1 XE2.2 X3.2 XE2.1 X3.3 X2.1 XE1.6 Fern- Ein/Aus X2.2 XE1.5 Alarm X2.3 XE1.4 Verdichter XE1.3 X1.1 Heizen XE1.2 X1.2 Betrieb X1.3 XE1.1 +12 V DC CompTrol Lite | Ausgabe 01-12-2020 | 1000926... -
Seite 24: Entsorgen
Bestellcode Abbildung Adaptermodul zur Weiterleitung einer Betriebs- Adaptermodul oder Alarmmeldung sowie Fern-Ein/ SC-BIKN2-E SC-BIKN2-E Aus-Schaltung Steckerverbinder mit Kabel zur Verwendung, Adapterkabel wenn beiliegendes Adaptekabel nicht an CTADAPT-CNZ CTADAPT-CNZ Anschluss CNH/CNZ des Außengerats passt. CompTrol Lite | Ausgabe 01-12-2020 | 1000926... -
Seite 25: Ce-Konformitätserklärung
Bevollmächtigter zur Ausstellung dieser Erklärung im Namen des Herstellers Authorized representative for issuing this declaration on behalf of the manufacturer Bevollmächtigter zur Zusammenstellung der technischen Unterlagen Authorized representative for compiling the technical documents CompTrol Lite | Ausgabe 01-12-2020 | 1000926... -
Seite 26: Abbildungsverzeichnis
Abbildung 8: Betriebsvarianten CompTrol Lite Abbildung 9: Anschlussschema für Innengeräte Abbildung 10: Beispiel CNT-Stecker Innengeräteplatine Abbildung 11: Anschlussschema für Außengeräte Abbildung 12: Scharnierverschluss öffnen Abbildung 13: Frontplatte aufklappen 20 Abbildung 14: Wartungs- und Montagefreiräume CompTrol Lite | Ausgabe 01-12-2020 | 1000926... - Seite 28 Mehr Informationen erhalten Sie unter www.s-klima.de www.s-klima.de Stulz GmbH / Geschäftsbereich S-Klima Holsteiner Chaussee 283 / 22457 Hamburg www.s-klima.de...
