Systembeschreibung
5.5 Basissteuerung
Betrieb-Stopp-Befehl an das AHU-Kit-System
Je nach Einstellung von SW7-4 sind die Steuerelemente für Betrieb/Stopp für das System unter-
schiedlich. Eines von beiden, Betrieb oder Stopp, muss bereitgestellt werden.
Leistungsregelung (SW7-4: OFF)
AHU-Kit-System
Betrieb/Stopp
Digitaleingang oder Modbus (*1)
(*1) Für den Betrieb/Stopp des AHU-Kit-Systems wählen Sie eine der folgenden Methoden:
- Digitaleingang (Betrieb/Stopp)
- Modbus-Befehl (Betrieb/Stopp)

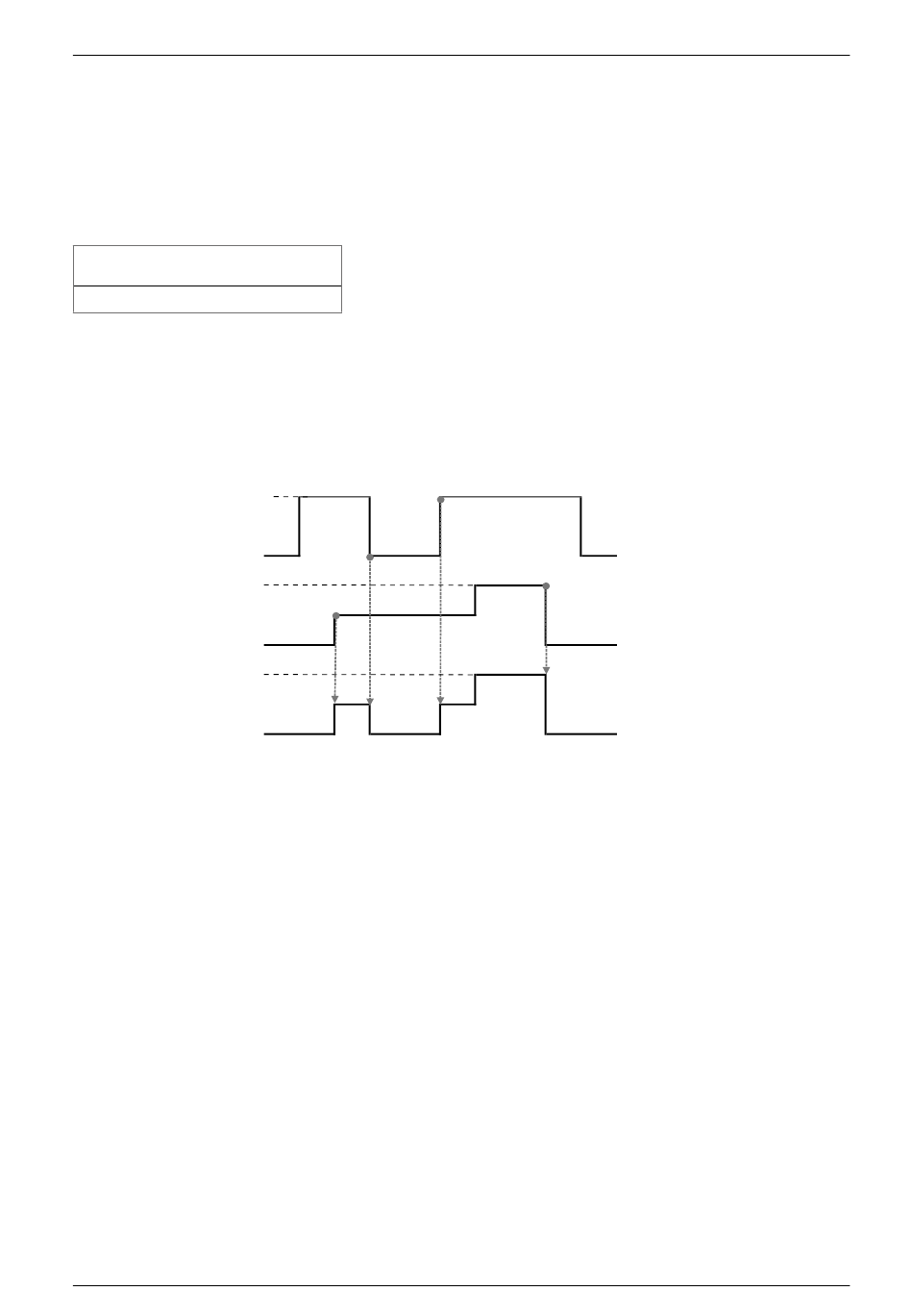

Beispiele für den Systembetrieb bzw. -stopp sind weiter unten dargestellt. Obwohl es so aussieht,
als ob die Verdichterdrehzahl sofort angepasst wird, ist tatsächlich eine zeitliche Verzögerung
vorhanden.
Betrieb
Digitaleingang
(X2-1)
Stopp
10 V
Leistungsbedarf
(0－10 V)
0V
Max
Außengerät
(Verdichterdrehzahl)
0 Hz
Betrieb
Modbus oder Fernbedienung
(Betrieb/Stopp)
Stopp
Betrieb
Digitaleingang
(X2-1)
Stopp
ON
Thermostat
(ON/OFF)
OFF
Max
Außengerät*
(Verdichterdrehzahl)
0 Hz
44
Technisches Handbuch AHU-Kit-SP2 | Ausgabe 18-12-2023 | 20011686
Betrieb/Stopp-Eingang wird
anhand der Digitalsignalflanke
beurteilt.
Geht die erforderliche
Leistung auf 0, wird das
Gerät gestoppt.
Wird das System
mittels Modbus- oder
Fernbedienung
gestartet oder gestoppt,
wird es nach dem
Betrieb gestoppt.
Digitaleingang erkennt
ON/OFF anhand der
Signalflanke.
