Systembeschreibung
5.8.2 Überlastschutz im Heizbetrieb
Beträgt die Wärmeübertragertemperatur (die mit THI-R1 erfasst wird) 2 Sekunden lang 63°C oder
mehr, wird der Verdichter gestoppt. Nach einer 3-minütigen Verzögerung wird der Verdichter er-
neut gestartet. Wird dann innerhalb von 60 Minuten nach der ersten Temperaturerfassung 2 Se-
kunden lang eine Temperatur von 63°C oder mehr gemessen und wiederholt sich dieser Vorgang
5-mal hintereinander, wird der Verdichter über den anormalen Stopp (E8) angehalten. Zu einem
anormalen Stopp kommt es auch, wenn 6 Minuten hintereinander eine AHU-Kit-Wärmeübertra-
ger-Temperatur von 63°C oder mehr gemessen wird.

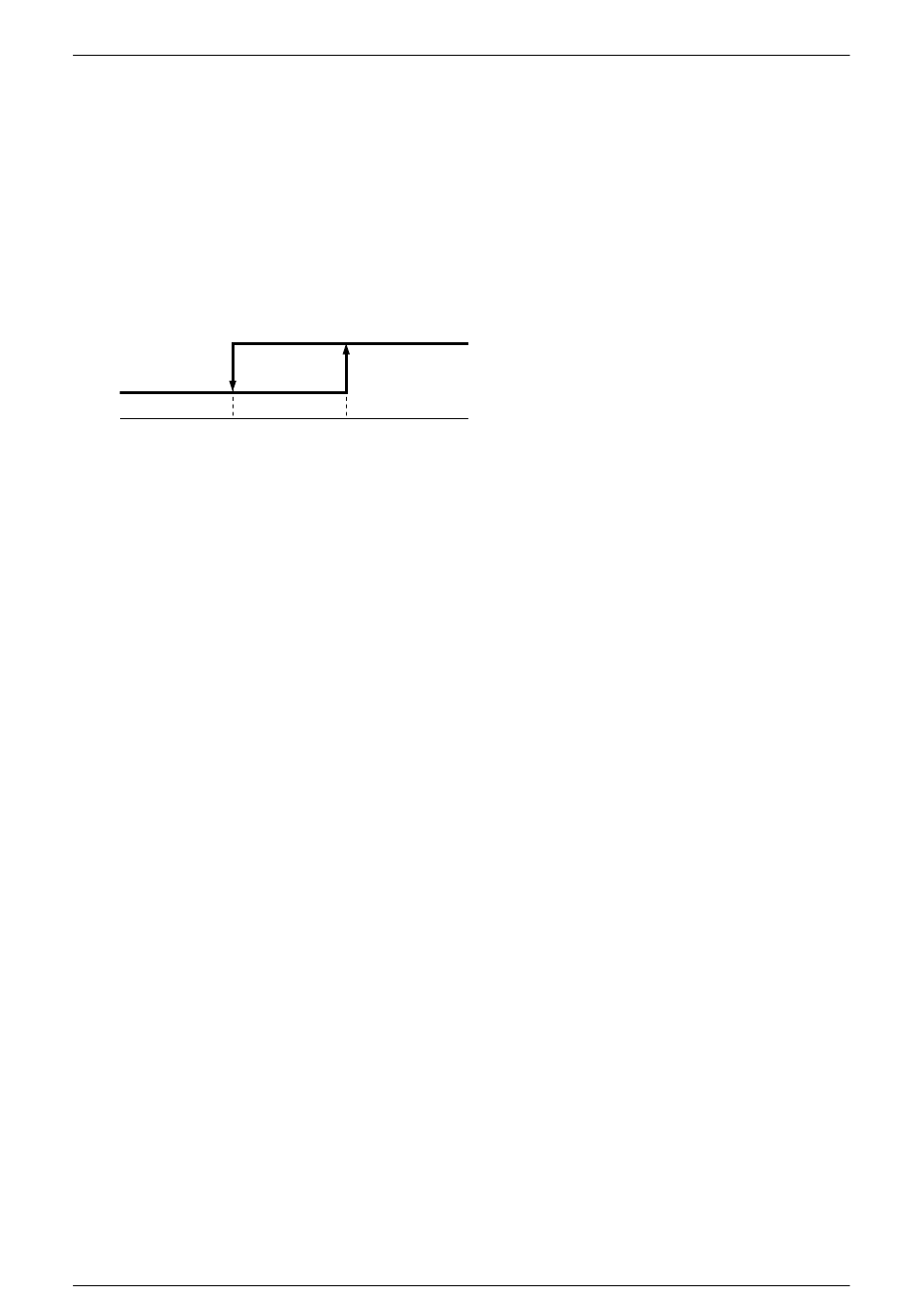

Verdichter ON
56
AHU-Kit Wärmeübertragertemperatur (°C)
5.8.3 Funktion zur Unterbindung des Verdichtertippbetriebs
3-Minuten-Zeitschaltuhr
Wurde der Verdichter durch das Thermostat, den Fernbedienungsschalter oder eine anorma-
le Bedingung gestoppt, wird sein erneuter Start für 3 Minuten unterbunden. Die 3-Minu-
ten-Zeitschaltuhr wird beim Einschalten der elektrischen Spannungsquelle für das Gerät au-
ßer Kraft gesetzt.
3-Minuten-Zeitschaltuhr für Zwangsbetrieb
Nachdem der Verdichter ON geschaltet wurde, wird er 3 Minuten lang nicht gestoppt. Er wird
jedoch sofort gestoppt, wenn das Gerät mit Hilfe der ON/OFF-Taste gestoppt wurde oder
wenn das Thermostat durch eine Änderung der Betriebsart OFF geschaltet wurde.
5.8.4
Ventilatorsteuerung bei Abtausteuerung und Ölrückführungssteuerung
im Heizbetrieb
Während der Abtausteuerung (während der Abtau- und der Ölrückführungssteuerung im Heizbe-
trieb) muss der Motor des bauseitigen Ventilators auf der AHU-Kit-Seite gestoppt werden.
Kann der Ventilatormotor unter den Anwendungsbedingungen nicht gestoppt werden, ist es trotz-
dem möglich, die Ventilatorsteuerung beim Abtauen und bei der Ölrückführung im Heizbetrieb
fortzusetzen, sofern die untenstehenden Bedingungen erfüllt sind.
Wenn diese Bedingungen nicht erfüllt sind, während Abtau- und Ölrückführungssteuersignale
ausgegeben werden*, den Ventilatormotor auf AHU-Kit-Seite stoppen.
Während der Abtausteuerung den Betrieb des Ventilatormotors auf AHU-Kit-Seite nur fortsetzen,
wenn folgende Bedingung erfüllt ist:
Die Höhendifferenz zwischen dem Außengerät und dem AHU-Kit-Wärmeübertrager beträgt maxi-
mal 20 m.
* Bestätigung der Steuersignale für den Abtaubetrieb und die Ölrückführung:
Signale werden vom Digitalausgang X4c des AHU-Kits ausgegeben.
Wenn zwei oder mehr Außengeräte angeschlossen sind und bei einem Außengerät die Abtausteuerung und die
Ölrückführungssteuerung einsetzt, werden vom Digitalausgang X4c Signale ausgegeben.
74
Verdichter OFF
63
Technisches Handbuch AHU-Kit-SP2 | Ausgabe 18-12-2023 | 20011686
