Installationsanleitung
CompTrol ZLT
Für CompTrol ZLT-Version V1.0.x und V1.1.x
Originalanleitung
Vor Gebrauch sorgfältig lesen!
Aufbewahren für späteres Nachschlagen!
Ausgabe 31-03-2022 – 20000424 Deutsch
S-Klima Videos zur CompTrol ZLT
• Video zur Installation der CompTrol ZLT
• Video zur Konfiguration der CompTrol ZLT
• Video zur Einrichtung der Temperaturautomatik
• Download des Webserver Configuration Tools: s. Seite 12
QR-Code scannen und Videos öffnen.
Installation
Konfiguration
Temp.-Autom.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für S-Klima CompTrol ZLT
Inhaltszusammenfassung für S-Klima CompTrol ZLT
- Seite 1 S-Klima Videos zur CompTrol ZLT Installation Konfiguration Temp.-Autom. • Video zur Installation der CompTrol ZLT • Video zur Konfiguration der CompTrol ZLT • Video zur Einrichtung der Temperaturautomatik • Download des Webserver Configuration Tools: s. Seite 12 QR-Code scannen und Videos öffnen.
- Seite 2 Besondere Hinweise zur optimalen Nutzung des Produkts Mängelhaftungsansprüche Die Befolgung der Montage- und Bedienungshinweise in dieser Installationsanleitung ist die Vor- aussetzung für den störungsfreien Betrieb der CompTrol ZLT und für die Erfüllung eventueller Mängelhaftungsansprüche. Haftungsausschluss Die Beachtung der Montage- und Bedienungshinweise in dieser Installationsanleitung ist Voraus- setzung für den sicheren Betrieb des Produkts sowie für das Erreichen der angegebenen Pro-...
-
Seite 3: Bestimmungsgemäße Verwendung
Produkten verwendet werden. Jede andere oder darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schä- den haftet Stulz nicht. Das Risiko trägt allein der Anlagenbetreiber. Die CompTrol ZLT darf nur entsprechend den Angaben in der technischen Dokumentation von Stulz verwendet werden. -
Seite 4: Lieferumfang
Anlagenbetreiber zur Bedienung der CompTrol ZLT autorisiert worden ist. ● Unterstützte Produkte Die CompTrol ZLT unterstützt folgende Produkte von Mitsubishi Heavy Industries, die das Super- link-Busprotokoll SL II unterstützen: Klimageräte von Mitsubishi Heavy Industries der KX6- und KXZ-Serie. ●... -

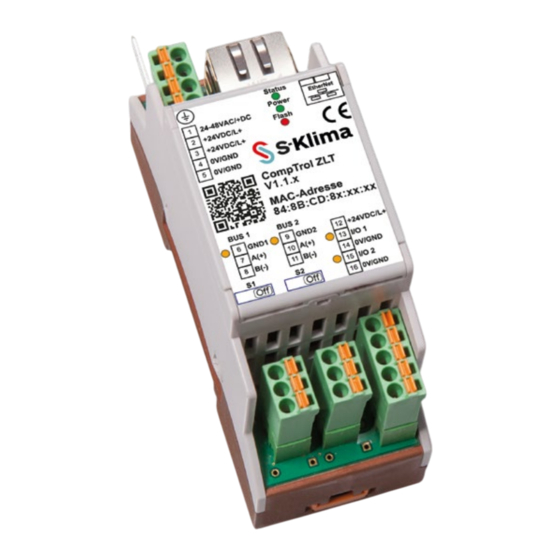

Seite 5: Comptrol Zlt Im Überblick
I/O 2 2. Ein-/Ausgang 24 VDC 0V/GND Anschluss 0V/GND bzw. Signalmasse für I/O 2 oder Masse für I/O 2 LEDs an Ein-/Ausgang I/O 1 und I/O 2 (siehe Tabelle 2 auf Seite 6) CompTrol ZLT | Ausgabe 31-03-2022 | 20000424... -
Seite 6: Leds Der Comptrol Zlt
Farbe Status Beschreibung CompTrol ZLT ist nicht betriebsbereit. ● blinkt nicht Spannungsversorgung fehlt oder CompTrol ZLT ist defekt. ● Keine Verbindung zum LAN oder DHCP-Anfrage noch nicht blinkt 1x kurz abgeschlossen bzw. IP-Adresse nicht noch nicht übernommen. Verbindung zum LAN hergestellt bzw. DHCP-Anfrage blinkt 1x lang abgeschlossen bzw. -
Seite 7: Montieren
Lebensgefahr durch Stromschlag. Die CompTrol ZLT ist nicht spritzwassergeschützt. Stromschlaggefahr und mögliche Fehl- ● funktion können die Folge sein. Die CompTrol ZLT darf nur in einem Schaltschrank mit Hutschiene im Innenbereich entspre- ● chend den technischen Daten montiert werden. Allgemeine Installationsbedingungen Das Gerät nicht in Bereichen installieren, in denen brennbare Gase austreten können. -
Seite 8: Wartungs- Und Montagefreiräume
– Betreffende Anlage und betreffende Signalleitungen müssen spannungsfrei geschaltet sein. Vorgehen 1. CompTrol ZLT an geeigneter Stelle im Schaltschrank mit dem oberen Haken des Hutschie- nenhalters an der Hutschiene einhaken. 2. CompTrol ZLT unten in Richtung Hutschiene drücken, bis die gefederte Hutschienenarretie- rung hörbar an der Hutschiene einrastet. -
Seite 9: Anschließen
Bei Berührung spannungsführender Teile besteht unmittelbare Lebensgefahr durch Stromschlag. Die CompTrol ZLT ist nicht spritzwassergeschützt. Stromschlaggefahr und mögliche Fehlfunktion können die Folge sein. Die CompTrol ZLT darf nur in einem Schaltschrank mit Hutschiene im Innenbereich entspre- ● chend den technischen Daten montiert werden. - Seite 10 – Betreffende Anlage und betreffende Signalleitungen müssen spannungsfrei geschaltet sein. Vorgehen 1. CompTrol ZLT je nach Serie bzw. Verwendung eines optionalen Energiezählers gemäß dem- Anschlussschema 1, 2 oder 3 anschließen (siehe Seite 11). 2. CompTrol ZLT mit Trafo oder Netzteil verbinden.
- Seite 11 Anschließen CompTrol ZLT | Ausgabe 31-03-2022 | 20000424...
-
Seite 12: Comptrol Zlt Im Lokalen Netzwerk Einrichten
Webserver Configuration Tool herunterladen 7 Webserver Configuration Tool herunterladen Vor der ersten Inbetriebnahme muss der CompTrol ZLT im lokalen Netzwerk eine IP-Adresse zugewiesen werden. Dies erfolgt über die Software Webserver Configuration Tool. Die Software steht auf der S-Klima Website zum Download zur Verfügung: www.s-klima.de/downloads... - Seite 13 Netzwerkeinstellungen durch die Netzwerkschnittstelle des PCs übernommen werden sollen, [Automatisch ermitteln] klicken. Hinweis IP-Adresse notieren. Sie wird später für den Zugriff auf die CompTrol ZLT benötigt. 9. Auf [Weiter] klicken. 10. Im Fenster Übertragungseinstellungen durch Anklicken wählen, wie eine IP-Adresse festge- legt werden soll.
-
Seite 14: Benutzeroberfläche Aufrufen
2. Im Anmeldefenster Benutzernamen admin und Passwort admin eingeben. ; Benutzeroberfläche ist geöffnet. 10 Online-Hilfe aufrufen In die Benutzeroberfläche der CompTrol ZLT ist eine Online-Hilfe integriert, über die alle relevan- ten Informationen zur Bedienung, Konfiguration und Fehlerbehebung aufgerufen werden können. Die Online-Hilfe wird über die Schaltfläche (Fragezeichen) geöffnet. - Seite 15 Fehlerbehebung 11 Fehlerbehebung In der folgenden Tabelle sind mögliche Fehler der CompTrol ZLT beschrieben,die auf Fehler an der Platine oder auf falsche Anmeldedaten zurückzuführen sind. Weitere mögliche Fehler und Hinweise zur Behebung finden Sie in der Online-Hilfe der Softwareoberfläche unter dem Menü- punkt Fehlerbehebung.
-
Seite 16: Technische Daten
Hilfreiche Videos 12 Hilfreiche Videos Folgende Videos zur CompTrol ZLT stehen zur Verfügung: Video Beschreibung QR-Code scannen Installationsvideo Zeigt die Installation der https://youtu.be/lhK4OzD9UpU CompTrol ZLT im Schaltschrank und den elektrischen Anschluss Konfigurationsvideo Zeigt die erstmalige https://youtu.be/J968W6PaBu8 Einrichtung der CompT- rol ZLT mit dem Web-... -
Seite 17: Ersatzteile
Tabelle 6: Technische Daten 15 Ersatzteile Die folgende Tabelle zeigt die Ersatzteile zum Produkt. Bei Bedarf die Ersatzteile beim Fachpart- ner bestellen. Benennung Beschreibung Bestellcodes Abbildung CompTrol ZLT V1.1.x Erweiterungsmodul CTZLT-A Tabelle 7: Ersatzteile CompTrol ZLT | Ausgabe 31-03-2022 | 20000424... -
Seite 18: Ce-Konformitätserklärung
Die CompTrol ZLT erfüllt alle relevanten Richtlinien und Normen. Die CE-Konformitätserklärung steht auf der S-Klima-Website zum Download zur Verfügung: www.s-klima.de/downloads. 18 Kontakt Stulz GmbH / Geschäftsbereich S-Klima / Holsteiner Chaussee 283 / 22457 Hamburg www.s-klima.de CompTrol ZLT | Ausgabe 31-03-2022 | 20000424... - Seite 20 Mehr Informationen erhalten Sie unter www.s-klima.de www.s-klima.de Stulz GmbH / Geschäftsbereich S-Klima Holsteiner Chaussee 283 / 22457 Hamburg www.s-klima.de...
