Systembeschreibung

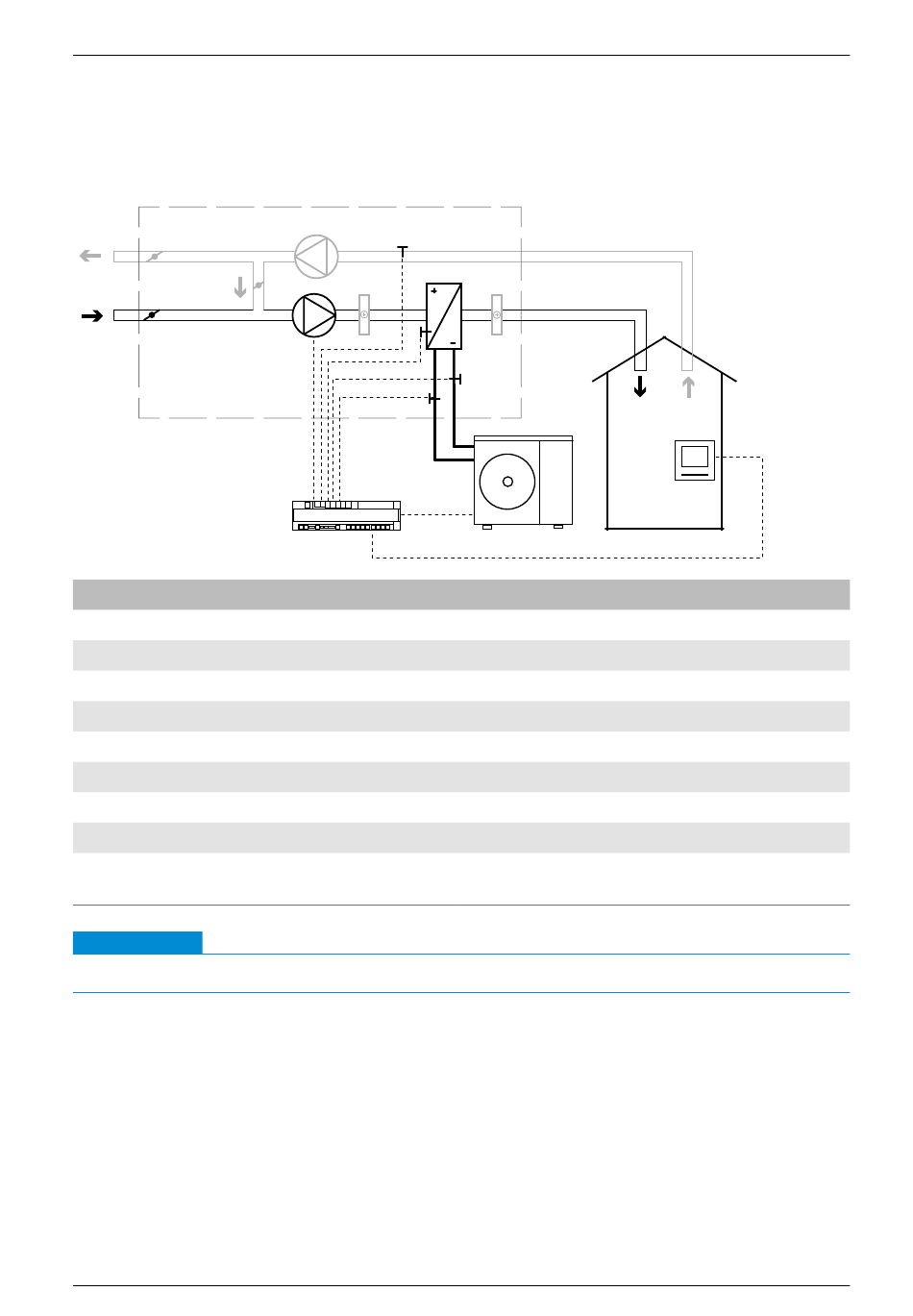

5.2.3 Abluftregelung
Die Abluftregelung ermöglicht die direkte Einflussnahme durch Messung der Isttemperatur der
aus dem Raum abgeführten Abluft.
1
3
4
2
3
RLT- Anlage
Nr.
Beschreibung
1
Fortluft
2
Außenluft
3
Klappe
4
Umluft
5
(Zuluft-/ Abluft-) Ventilator
6
Wärmeregister
7
Wärmeübertrager
8
Temperaturfühler THI-A (Istwert)
Temperaturfühler THI-R1
9
(Verdampferoberfläche)
Hinweis
Schutzsteuerung gemäß Kapitel „5.8 Schutzsteuerung" auf Seite 73 beachten.
26
8
5
3
6
5
9
11
12
14
Technisches Handbuch AHU-Kit-SP2 | Ausgabe 18-12-2023 | 20011686
7
6
10
13
Nr.
Beschreibung
10
Temperaturfühler THI-R2 (Einspritzleitung)
11
Temperaturfühler THI-R3 (Sauggasleitung)
12
Einspritz- und Sauggasleitungen
13
Klimaaußengerät
14
AHU-Kit
15
zu klimatisierender Raum
16
Kabelfernbedienung
17
Zuluft
18
Abluft
17
18
16
15
