Systembeschreibung

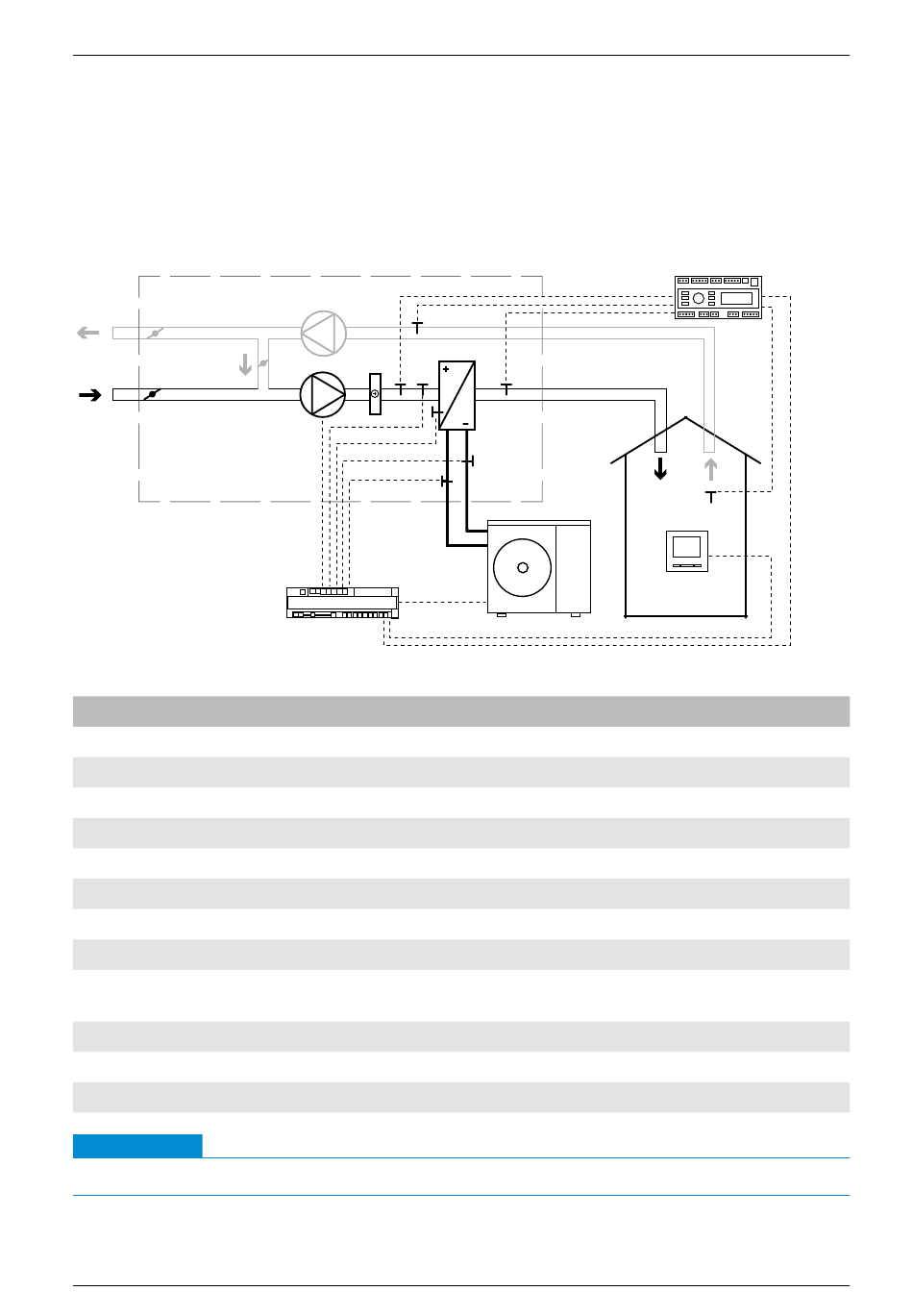

5.2.5 Zuluftregelung und -begrenzung
Mittels einer Zuluftregelung kann die Temperatur der einströmenden Zuluft in dem zu heizenden/
kühlenden Raum punktgenau ausgeregelt werden. Mittels einer übergeordneten GLT-Regelung,
welche die benötigte Heiz-/Kühllast ermittelt und in ein Analogsignal (4 bis 20 mA oder 0 bis 10 V
DC) oder Modbus umsetzt und an das AHU-Kit weitergibt. Das AHU-Kit setzt das Analogsignal
dann in eine Leistungsanforderung für das Außengerät um.
1
3
4
2
3
RLT- Anlage
Nr.
Beschreibung
1
Fortluft
2
Außenluft
3
Klappe
4
Umluft
5
(Zuluft-/ Abluft-) Ventilator
6
Wärmeregister
7
Temperaturfühler THI-MI (Mischluft)
8
Temperaturfühler THI-AB (Abluft)
Temperaturfühler THI-R1
9
(Verdampferoberfläche)
10
Temperaturfühler THI-R2 (Einspritzleitung)
11
Temperaturfühler THI-R3 (Sauggasleitung)
12
Temperaturfühler THI-A (Istwert)
Hinweis
Schutzsteuerung gemäß Kapitel „5.8 Schutzsteuerung" auf Seite 73 beachten.
28
5
8
3
5
6
7
12
9
10
17
Technisches Handbuch AHU-Kit-SP2 | Ausgabe 18-12-2023 | 20011686
14
13
11
16
15
Nr.
Beschreibung
13
Temperaturfühler THI-ZU (Zuluft)
14
Wärmeübertrager
15
Einspritz- und Sauggasleitungen
16
Klimaaußengerät
17
AHU-Kit
18
zu klimatisierender Raum
19
Kabelfernbedienung
20
Temperaturfühler THI-RA (Raumluft)
21
Zuluft
22
Abluft
23
Gebäudeleittechnik-Regler
23
GLT
21
22
20
19
18
