5.8.5

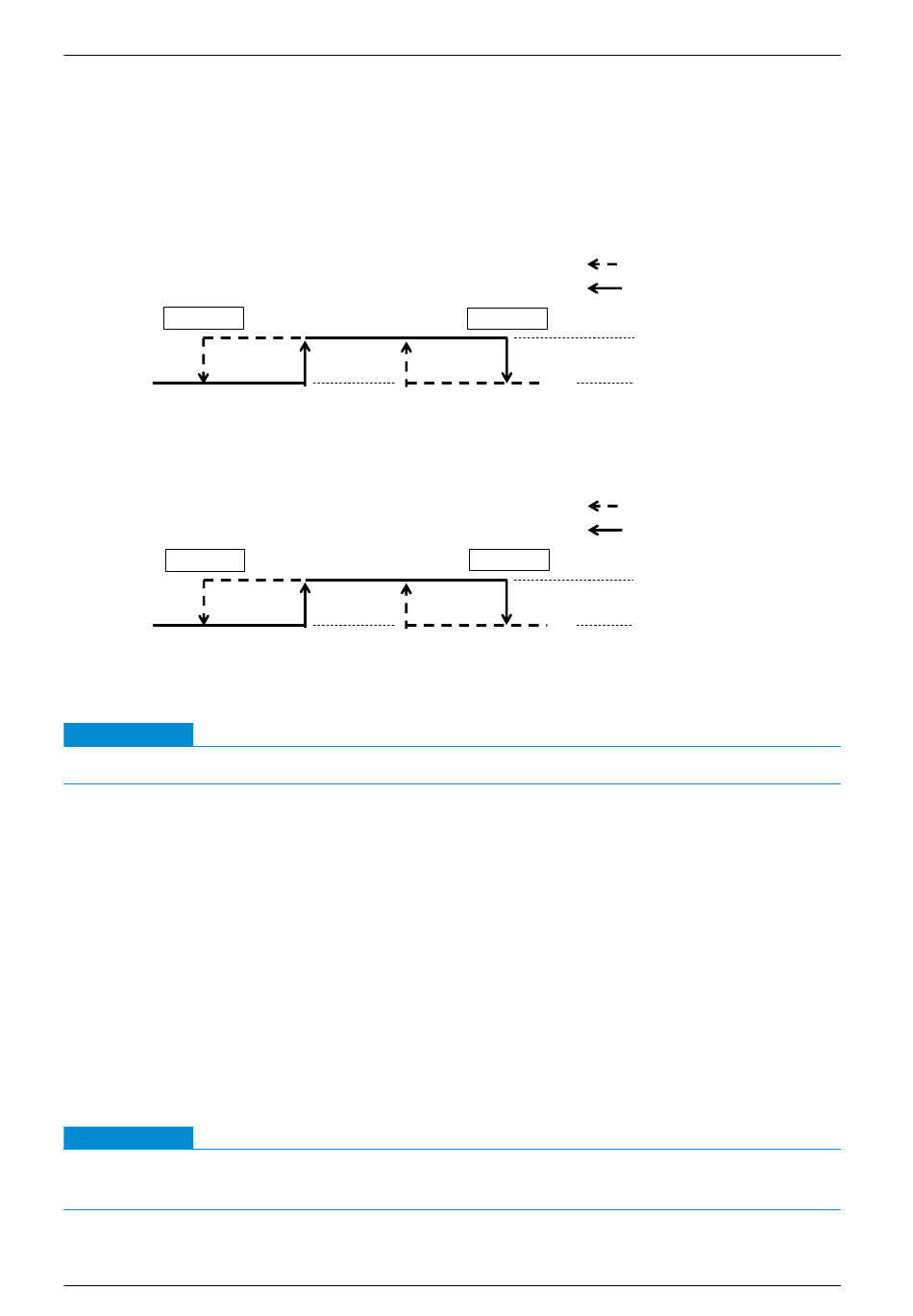

Erzwungene OFF-Schaltung des Verdichters durch Ansaugtemperatur
Der Verdichter wird aus Sicherheitsgründen gestoppt, wenn die Klimaanlage außerhalb ihres
Anwendungsbereichs eingesetzt wird.
Ist die Ansaugtemperatur am AHU-Kit (die mit THI-A erfasst wird) im Kühlbetrieb 4 Minuten
lang niedriger als 12,0˚C oder höher als 33,0˚C, wird der Verdichter OFF geschaltet.
<Kühlbetrieb>
4 Minuten
12°C
Ist die Ansaugtemperatur am AHU-Kit (die mit THI-A erfasst wird) im Heizbetrieb 4 Minuten
lang niedriger als 0,0˚C oder höher als 30,0˚C, wird der Verdichter OFF geschaltet.
<Heizbetrieb>
4 Minuten
0°C
5.9 Kabelfernbedienungen
Hinweis
Zur Steuerung und Regelung des AHU-Kits wird eine Kabelfernbedienung benötigt.
Eventuelle Störungen werden durch einen alphanumerischen Code an der Kabelfernbedienung
angezeigt.
Eine der Kabelfernbedienungen ist für die Auslesung der Betriebsdaten sowie für die Steuerung
und Regelung zu verwenden:
Kabelfernbedienung RC-E5
●
Kabelfernbedienung RC-EX3A
●
Elektrische Installation und Bedienung der Kabelfernbedienungen sind in eigenen Dokumenten
beschrieben (siehe Kapitel „2.5 Mitgeltende Unterlagen" auf Seite 13).
6
Auslegung und Planung externer Wärmeübertrager
6.1 Rahmenbedingungen für die Auslegung des externen Wärmeübertragers
Hinweis
Die Einsatzgrenzen für den bauseitigen Wärmeübertrager beachten. Siehe Kapitel „10 Techni-
sche Daten AHU-Kit" auf Seite 108.
Technisches Handbuch AHU-Kit-SP2 | Ausgabe 18-12-2023 | 20011686
Auslegung und Planung externer Wärmeübertrager
13°C
32°C
1°C
29°C
Temperaturabfall
Temperaturanstieg
4 Minuten
Verdichter ON
Verdichter OFF
33°C
Rücklufttemperatur: Thi-A
Temperaturabfall
Temperaturanstieg
4 Minuten
Verdichter ON
Verdichter OFF
30°C
Rücklufttemperatur: Thi-A
75
