THI-A : Rückluft-Temperaturfühler (mit Kennzeichnungsband in SCHWARZ)
Fester Einbauort
– Den Rückluft-Temperaturfühler auf der Ansaugseite des Wärmeübertragers einbauen.
– Der Einbau sollte an einer Stelle erfolgen, an welcher der Luftstrom nicht stagniert.
– Der Einbauort sollte nicht durch eine andere Wärmequelle beeinflusst werden. (Wärmeüber-
trager usw.)
1
2

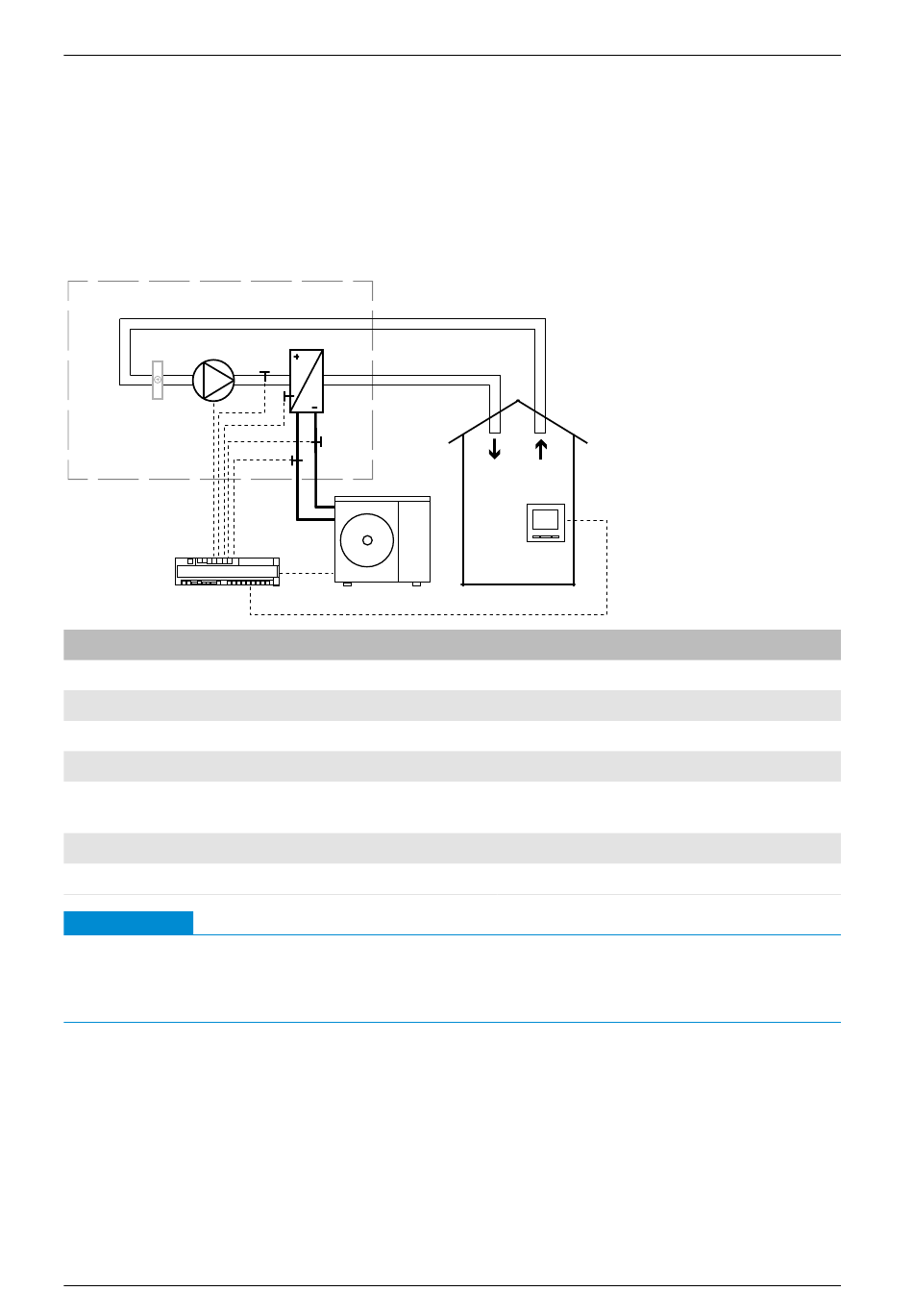

RLT- Anlage
Nr.
Beschreibung
1
Wärmeregister
2
(Zuluft-/ Abluft-) Ventilator
3
Temperaturfühler THI-A (Istwert)
4
Wärmeübertrager
Temperaturfühler THI-R1
5
(Verdampferoberfläche)
6
Temperaturfühler THI-R2 (Einspritzleitung)
7
Temperaturfühler THI-R3 (Sauggasleitung)
Hinweis
Darauf achten, dass die Temperaturfühler in der korrekten Position und entsprechend der ange-
brachten farbigen Kennzeichnung des jeweiligen Temperaturfühlers eingebaut werden.
Bei der Inbetriebnahme nochmals überprüfen, ob jeder Fühler die Temperatur korrekt anzeigt.
Technisches Handbuch AHU-Kit-SP2 | Ausgabe 18-12-2023 | 20011686
4
3
5
6
7
9
8
10
13
14
12
11
Nr.
Beschreibung
8
Einspritz- und Sauggasleitungen
9
Klimaaußengerät
10
AHU-Kit
11
zu klimatisierender Raum
12
Kabelfernbedienung
13
Zuluft
14
Abluft
AHU-Kit installieren
105
