Systembeschreibung
Leistungsstufenregelung (SW8-2: ON)
– Wenn das AHU-Kit eine Bedarfsleistung erhält, steuert sie den Betrieb der Außengeräte Stufe
für Stufe bzw. nacheinander. Es werden nicht alle Geräte gleichzeitig betrieben.
– Obwohl es eine gewisse Zeit dauert, bis die Drehzahl die Bedarfsleistung erreicht hat, ist da-
durch eine allmähliche Steigerung der Leistung möglich.
– Diese Steuerungsart verwenden, falls es zu Schwankungen bei der PID-Regelung seitens der
AHU-Kit-Steuerung kommt, weil mehrere Außengeräte gleichzeitig betrieben werden, nach-
dem sie plötzlich einen hohen Bedarfsleistungseingang erhalten haben.
Gradient des Gesamtleistungsziels kann in Modbus konfiguriert werden.
Standard: 5 %/30 Sek -> 3 %-7 %
Bedarfsleistung
300
200
100
X1
25
0

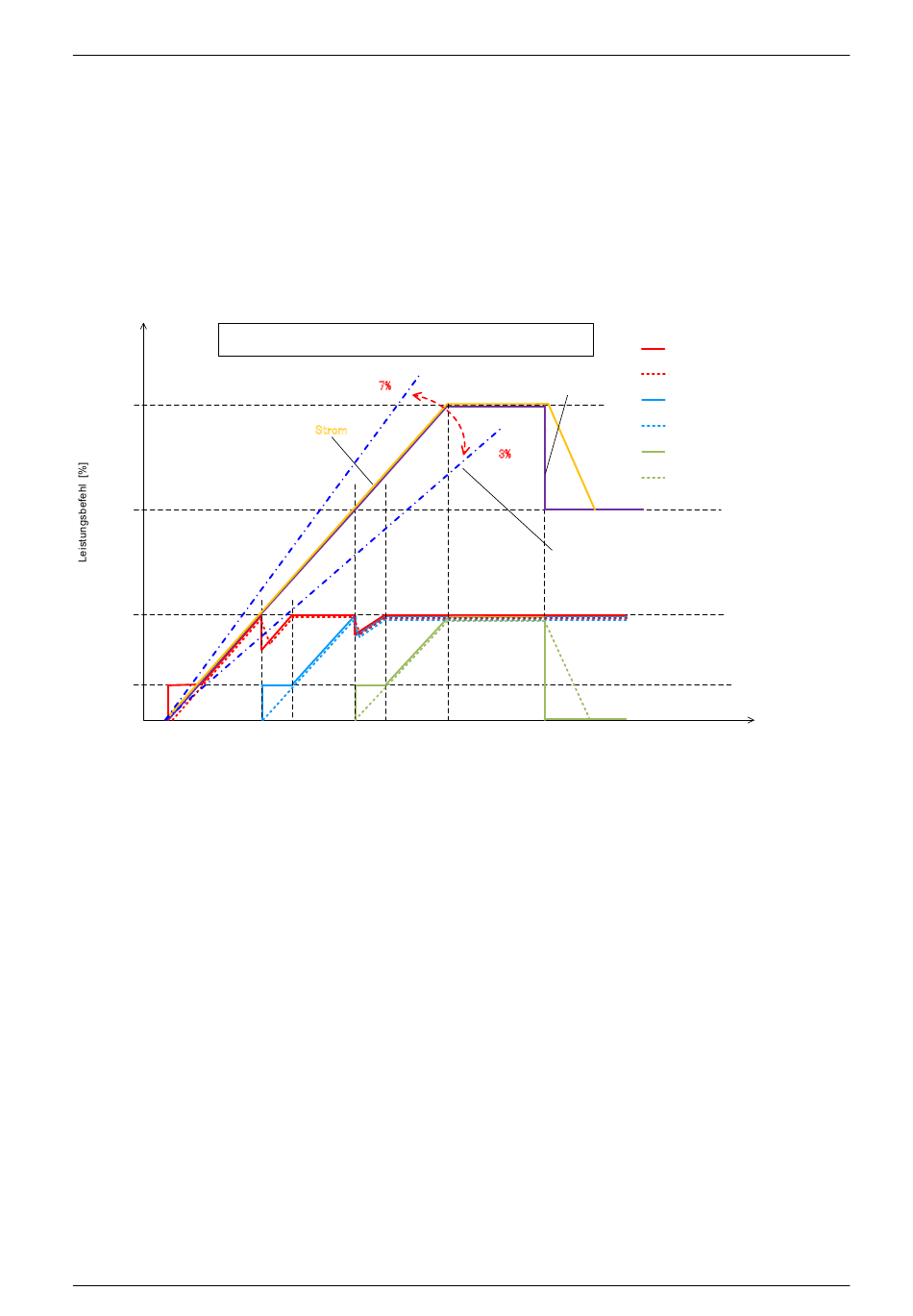

Beispiel für eine Leistungsstufenregelung (Außengerät: 3 Geräte). Optimale Verdichterdrehzahl: ungültig.
54
7%
Strom
X2
X3
容量段階上昇制御の例(室外機 3 台)
Technisches Handbuch AHU-Kit-SP2 | Ausgabe 18-12-2023 | 20011686
Zielleistung
3%
Interne Zielleistung
entsprechend 0 bis 10V
X3
X1
Leistung
X1 Verdichter rps
X2 Leistung
X2 Verdichter rps
X3 Leistung
X3 Verdichter rps
Zeit [sek]
