Digital-
Eingang/Ausgang
Solltemperatur
Modbus-
Steuerung

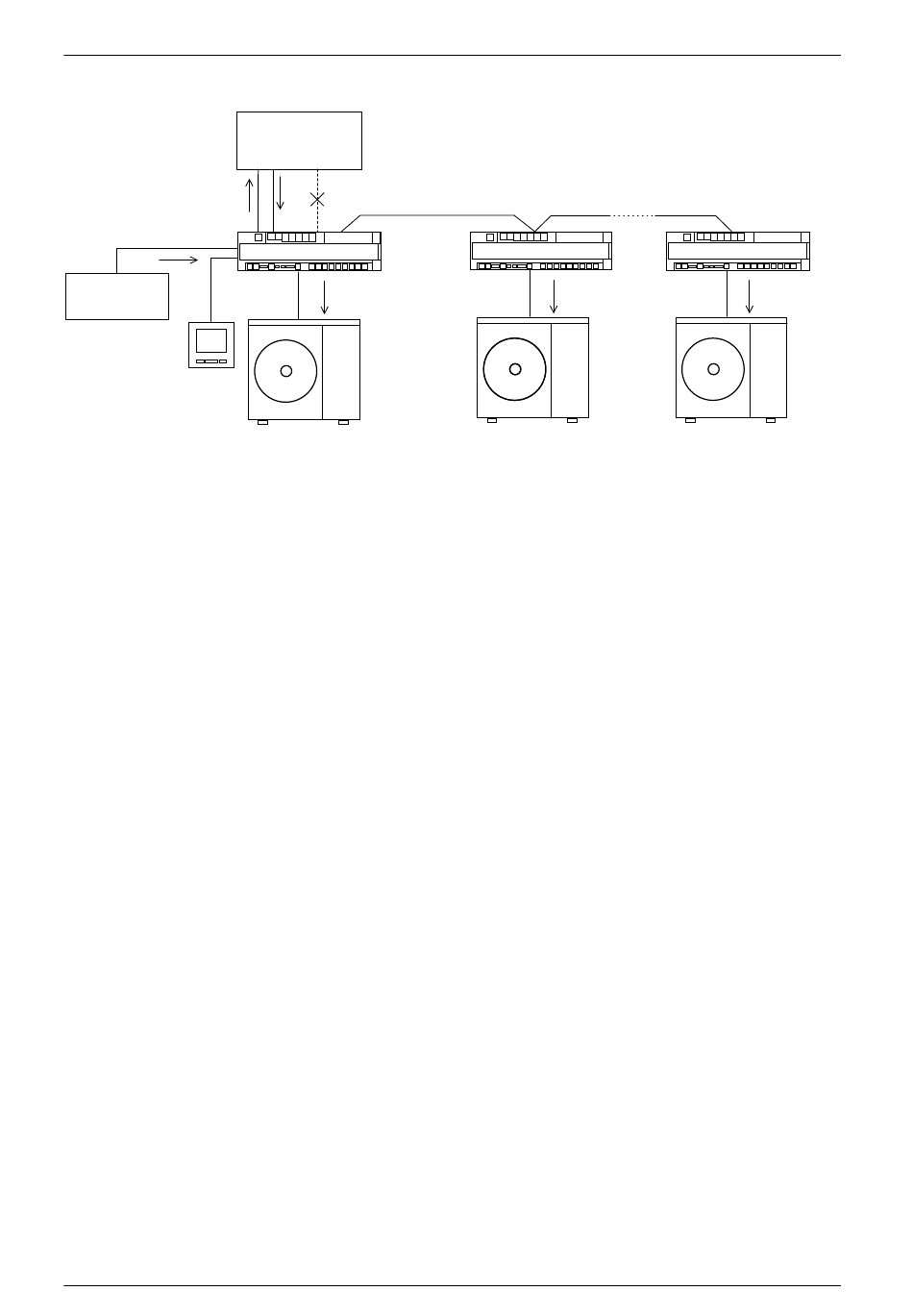

Systembeispiel
– AHU-Kit Master steuert die Klimatisierung anhand der Differenz zwischen der Solltemperatur
und dem Rückluft-Temperaturfühler (THI-A) und berechnet die erforderliche Drehzahl des
Verdichters. Näheres zur Größe der Erhöhung bzw. Reduzierung der Verdichterdrehzahl auf
Basis der Temperaturdifferenz siehe Seite 33.
– Der Master berechnet die erforderliche Leistung für das gesamte System: X_all aus dem Ver-
hältnis der erforderlichen Drehzahl und der Maximaldrehzahl des Außengeräts.
– X_all [%] = (Erforderliche Drehzahl ÷ Max. Drehzahl d. Außengeräts) × Anzahl der an das
System angeschlossenen Geräte [Unit]
– Master berechnet den an jeden Slave im System übermittelten Befehlswert: Xn [%] aus der
erforderlichen Leistung für das gesamte System: X_all [%].
– Master sendet Befehl mit der verteilten erforderlichen Leistung Xn [%] an jeden Slave.
– Nmi [rps] = Max. Außengeräte-Drehzahl Nm [rps] × Xn [%]
Technisches Handbuch AHU-Kit-SP2 | Ausgabe 18-12-2023 | 20011686
AHU-Kit
Steuerung
(GLT)
Analogeingang nicht verfügbar
Master
Verdichter-
drehzahl
Slave1
Verdichter-
drehzahl
Systembeschreibung
Slave15
Verdichter-
drehzahl
53
