AHU-Kit installieren

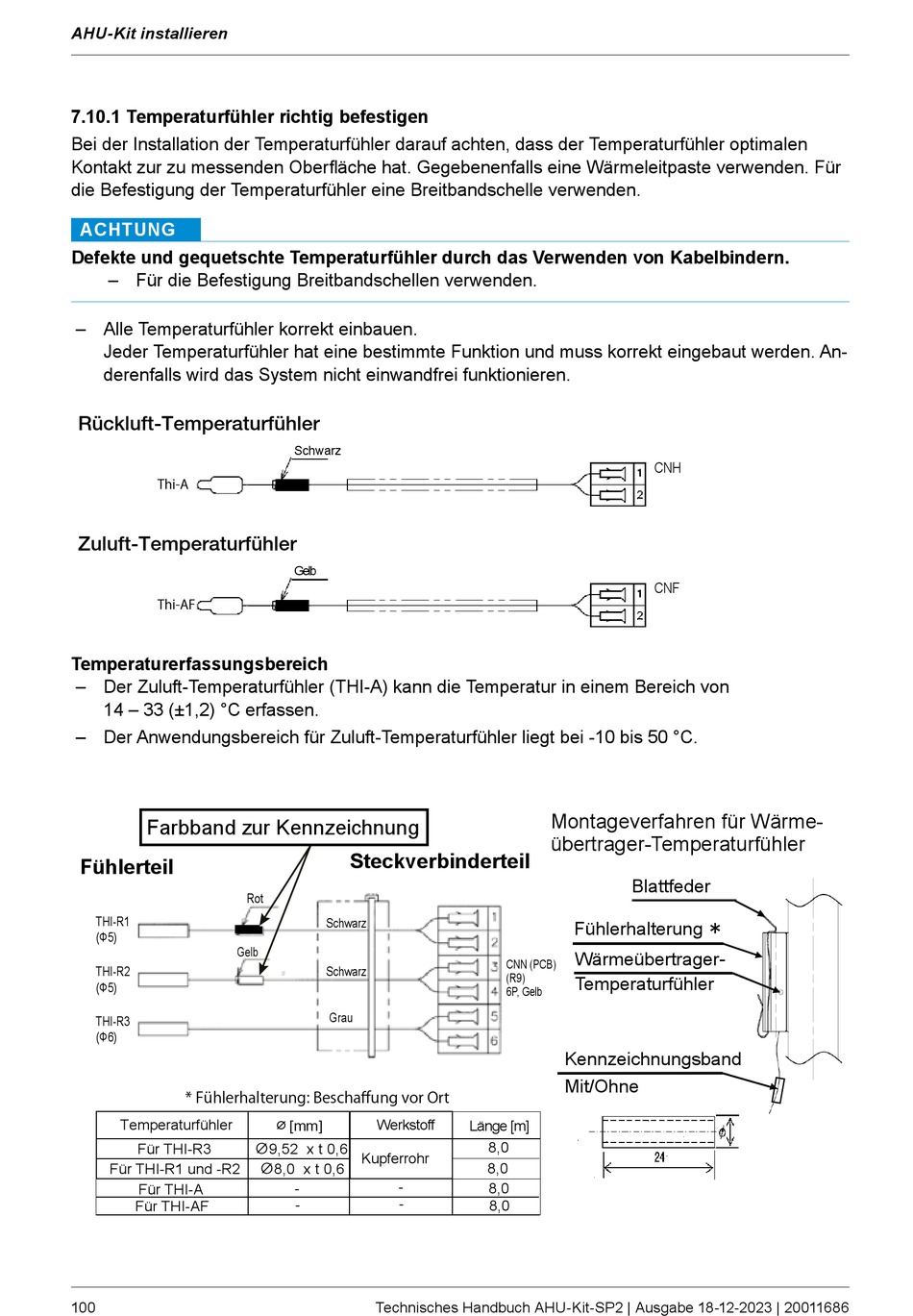

7.10.1 Temperaturfühler richtig befestigen
Bei der Installation der Temperaturfühler darauf achten, dass der Temperaturfühler optimalen
Kontakt zur zu messenden Oberfläche hat. Gegebenenfalls eine Wärmeleitpaste verwenden. Für
die Befestigung der Temperaturfühler eine Breitbandschelle verwenden.
ACHTUNG
Defekte und gequetschte Temperaturfühler durch das Verwenden von Kabelbindern.
– Für die Befestigung Breitbandschellen verwenden.
– Alle Temperaturfühler korrekt einbauen.
Jeder Temperaturfühler hat eine bestimmte Funktion und muss korrekt eingebaut werden. An-
derenfalls wird das System nicht einwandfrei funktionieren.
Rückluft-Temperaturfühler
Thi-A
Zuluft-Temperaturfühler
Thi-AF
Temperaturerfassungsbereich
– Der Zuluft-Temperaturfühler (THI-A) kann die Temperatur in einem Bereich von
14 – 33 (±1,2) °C erfassen.
– Der Anwendungsbereich für Zuluft-Temperaturfühler liegt bei -10 bis 50 °C.
Farbband zur Kennzeichnung
Fühlerteil
THI-R1
(Φ5)
Gelb
THI-R2
(Φ5)
THI-R3
(Φ6)
* Fühlerhalterung: Beschaffung vor Ort
Temperaturfühler
Für THI-R3
Für THI-R1 und -R2
Für THI-A
Für THI-AF
100
Schwarz
Gelb
Steckverbinderteil
Rot
Schwarz
Schwarz
Grau
∅[mm]
Werkstoff
∅9,52 x t 0,6
Kupferrohr
∅8,0 x t 0,6
-
-
-
-
Technisches Handbuch AHU-Kit-SP2 | Ausgabe 18-12-2023 | 20011686
Montageverfahren für Wärme-
übertrager-Temperaturfühler
Blattfeder
Fühlerhalterung
Wärmeübertrager-
CNN (PCB)
(R9)
Temperaturfühler
6P, Gelb
K
e
n
n
z
e
c i
h
Mit/Ohne
Länge [m]
8,0
8,0
8,0
8,0
CNH
CNF
n
u
n
g
s
b
a
n
d
