7.2 Installationsort
Das AHU-Kit muss in einem Gehäuse oder Schaltkasten installiert werden, das frei von Staub und
Wasser ist.
Alternativ kann es in einem trockenen und frostfreien Innenraum (-20°C bis +60°C, relative Luft-
feuchte: 85 % oder weniger (Betauung nicht zulässig) installiert werden.
Das Warnhinweisschild sollte in unmittelbarer Nähe und gut sichtbar angebracht werden (zum
Beispiel an der Vorderseite des Gehäuses).
7.3 Bauseitige Komponenten
Bereiten Sie die folgenden Teile vor, bevor Sie das AHU-Kit installieren.
- Hutschienenmontage (DIN-Schiene TS 35 mm x 7,5 mm (gemäß DIN EN 60715))
- Verdrahtungsmaterial nach geltenden Vorschriften
- Abschließbares und schützendes Erdungsgehäuse
- Fehlerstrom-Schutzschalter (Trennvorrichtung mit einem Kontaktabstand von 3 mm oder mehr
gemäß Überspannungskategorie III).
7.4 Installationsverfahren
Das AHU-Kit wie beschrieben installieren.
Jede andere Ausrichtung kann bei internen Komponenten zu einer Fehlfunktion oder einem Aus-
fall der Anlage führen kann.
Fixierte
1.
Komponente
(zwei Stellen)
Ansicht A
Technisches Handbuch AHU-Kit-SP2 | Ausgabe 18-12-2023 | 20011686
A

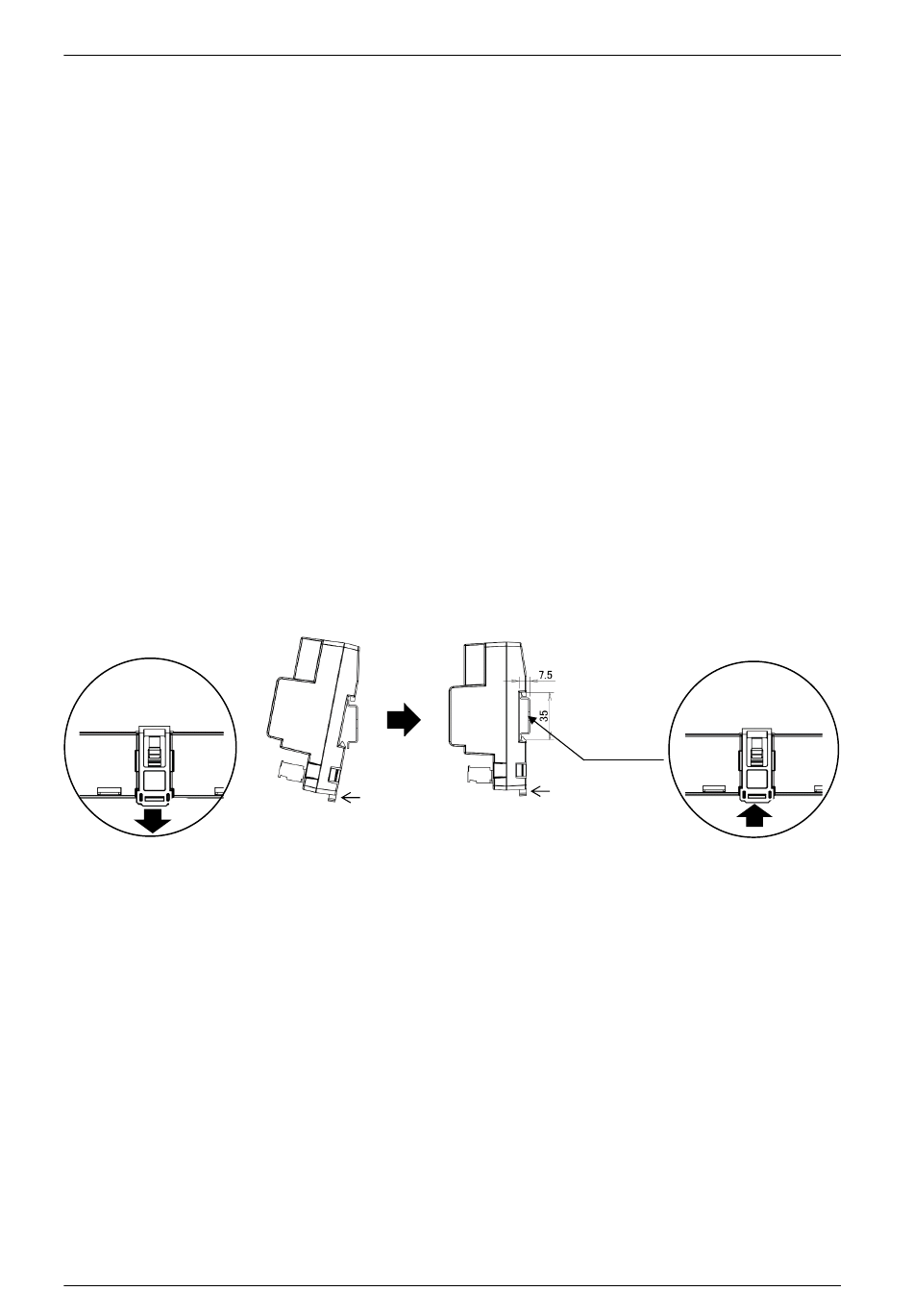

1. Fixierte Komponente herunterschieben (2 Stellen).
2. Box in die DIN-Schiene einhängen.
3. Schieben Sie die fixierte Komponente (2 Stellen) nach oben und
befestigen Sie sie auf der DIN-Schiene.
Vergewissern Sie sich, dass sie sicher befestigt ist.
AHU-Kit installieren
Fixierte
3.
Komponente
(zwei Stellen)
2.
DIN-Schiene
B
Ansicht B
91
