7.9 Hinweise zur Installation der Außengeräte
Hinweis
Installation der Außengeräte gemäß der mitgeltenden Unterlagen durchführen:
●
– Technisches Handbuch FDS Inverter (R32 oder R410A).
– Technisches Handbuch FDS HyperInverter (R32 oder R410A).
7.10
Temperaturfühler installieren
Es werden jeweils vier Wärmeübertrager-Temperaturfühler für den Kühl- und Heizbetrieb benötigt
(THI-A, THI-R1, THI-R2, THI-R3 für Master und THI-R1, THI-R2 und THI-R3 für Slave). Der Re-
gelbereich (Genauigkeit) beträgt 0 °C bis +63 °C (bei einer Toleranz von ± 2 °C).
Die gesamte Bandbreite beträgt –30 °C bis +72 °C.
Technisches Handbuch AHU-Kit-SP2 | Ausgabe 18-12-2023 | 20011686

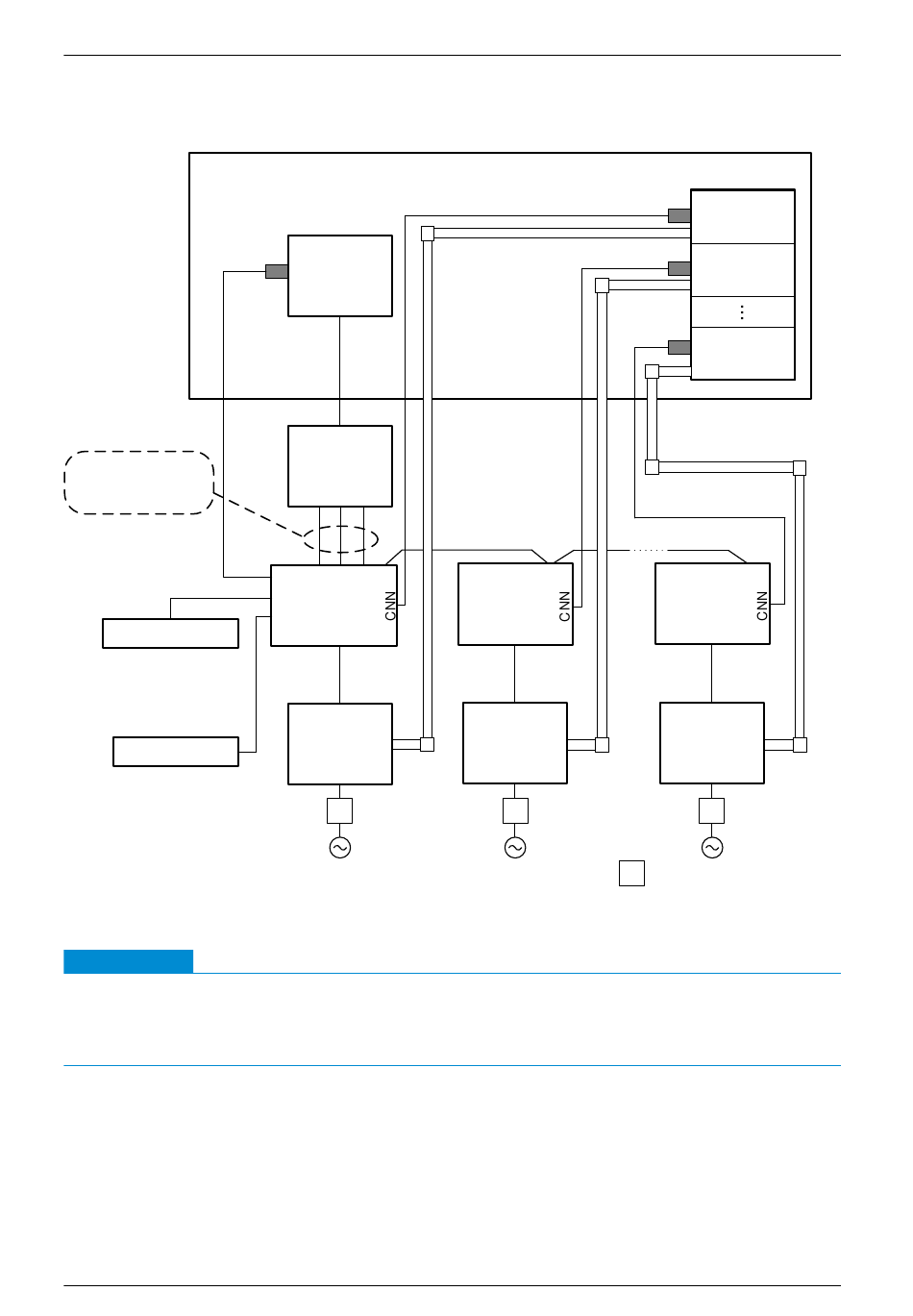

Ventilator
AHU-Kit
Bedienung
(GLT)
CNH X2 X3 X4
X7
X1
AHU-Kit
X5
Master
X0
Einzelnes
Außengerät
E
Wärmeübertrager-Temperaturfühler
Wärmeübertrager-Temperaturfühler
Wärm eüber-
trager-Tempe-
X7
AHU-Kit
Slave 1
X0
Einzelnes
Außengerät
E
E
※ ：
AHU-Kit installieren
Wärmeübertrager
Master
Slave➀
raturfühler
Slave⑮
X7
AHU-Kit
Slave 15
X0
Einzelnes
Außengerät
E
Fehlerstrom-Schutzschalter
99
