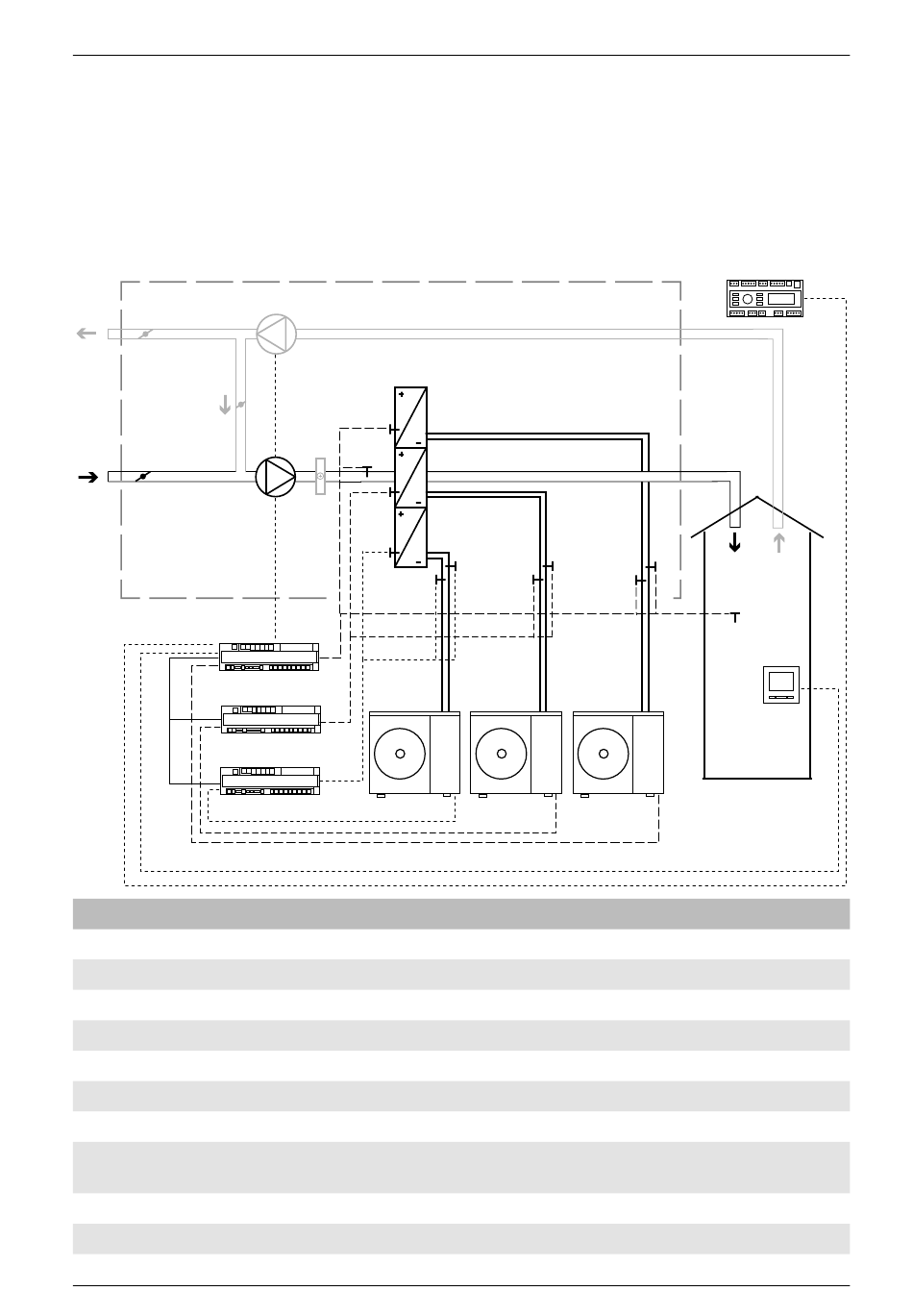

4.2.3 System mit mehreren Kältemittelleitungen (Kaskadensteuerung)
Ein System mit mehreren Kältemittelleitungen (mehrere Außengeräte), die mit der RLT-Anlage
verbunden sind. Durch den Verbund mehrerer Außengeräte kann ein höherer Leistungsbereich
erzielt werden. Ein System aus maximal 16 Außengeräten kann mit der entsprechenden Anzahl
an AHU-Kits (Master und Slave) gesteuert werden. In Abhängigkeit von der Kühl- bzw. Heizlast
wird die Kaskade dabei vom AHU-Kit Master gesteuert.
1
3
4
3
2
RLT- Anlage
Nr.
Beschreibung
1
Fortluft
2
Außenluft
3
Klappe
4
Umluft
5
(Zuluft-/ Abluft-) Ventilator
6
Wärmeregister
7
Temperaturfühler THI-A (Istwert)
Temperaturfühler THI-R1
8
(Verdampferoberfläche)
9
Wärmeübertrager
10
Temperaturfühler THI-R2 (Einspritzleitung)
18
5
3
8
5
6
7
8
8
10
14
15
13
15
Technisches Handbuch AHU-Kit-SP2 | Ausgabe 18-12-2023 | 20011686
9
9
9
11
11
10
12
12
13
Nr.
Beschreibung
11
Temperaturfühler THI-R3 (Sauggasleitung)
12
Einspritz- und Sauggasleitungen
13
Klimaaußengerät
14
AHU-Kit (Master)
15
AHU-Kit (Slave)
16
zu klimatisierender Raum
17
Zuluft
18
Abluft
19
Kabelfernbedienung
20
Gebäudeleittechnik-Regler
GLT
17
18
11
10
7
19
12
13
16
20
