5
Systembeschreibung
Das AHU-Kit ermöglicht es, Fremdverdampfer in einem Leistungsbereich der Außengeräte der
FDS-Serie zu betreiben. Das System besteht aus einer invertergeregelten Verflüssigungseinheit,
einem Kommunikationsmodul (AHU-Kit) und separat anschließbaren Temperaturfühlern. (Auf-
grund der Komplexität ist dies eine schematische und vereinfachte Darstellung).
5.1 Anwendungsarten mit AHU-Kit

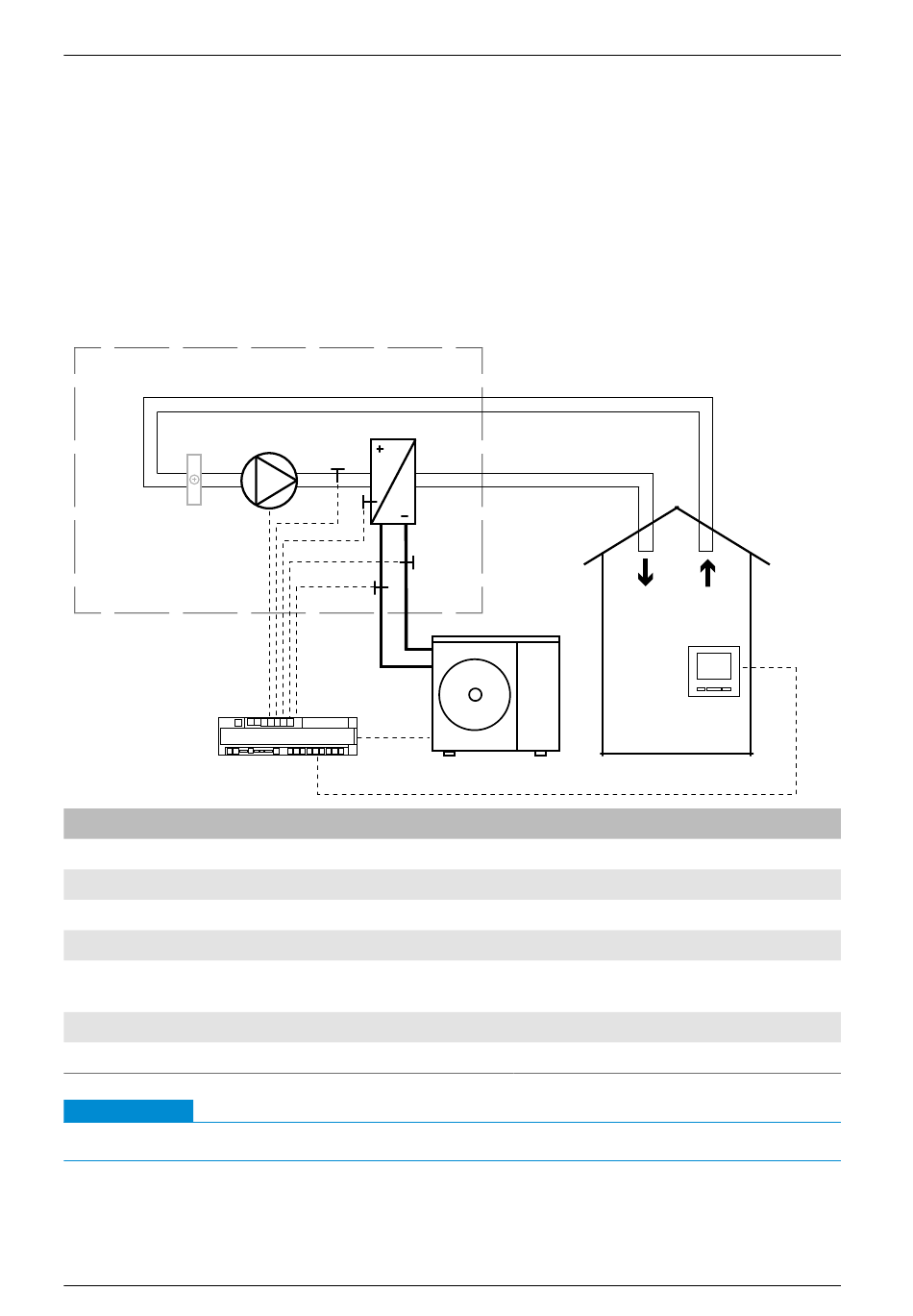

5.1.1 Einzelanwendung
1
RLT- Anlage
Nr.
Beschreibung
1
Wärmeregister
2
(Zuluft-/ Abluft-) Ventilator
3
Temperaturfühler THI-A (Istwert)
4
Wärmeübertrager
Temperaturfühler THI-R1
5
(Verdampferoberfläche)
6
Temperaturfühler THI-R2 (Einspritzleitung)
7
Temperaturfühler THI-R3 (Sauggasleitung)
Hinweis
Schutzsteuerung gemäß Kapitel „5.8 Schutzsteuerung" auf Seite 73 beachten.
Technisches Handbuch AHU-Kit-SP2 | Ausgabe 18-12-2023 | 20011686
2
4
3
5
6
7
8
10
9
Nr.
Beschreibung
8
Einspritz- und Sauggasleitungen
9
Klimaaußengerät
10
AHU-Kit
11
zu klimatisierender Raum
12
Kabelfernbedienung
13
Zuluft
14
Abluft
Systembeschreibung
13
14
12
11
21
