5.6 System mit mehreren Kältemittelleitungen: Kaskadensteuerung
5.6.1
Kaskadensteuerung – Übersicht
Bei diesem System werden zwei oder mehr Kältemittelleitungen in einem AHU-Kit-System einge-
setzt.
AHU-Kit
Rückluft-
Temperatur-
fühler
Analogein- und
ausgang
Digitalein- und
ausgang
Fernbe-
dienung
Modbus
Anschlussart
– Der X7-Stecker ermöglicht den Anschluss und die Steuerung mehrerer AHU-Kits und Außen-
geräte.
– An jedem AHU-Kit kann nur ein Außengerät angeschlossen werden.

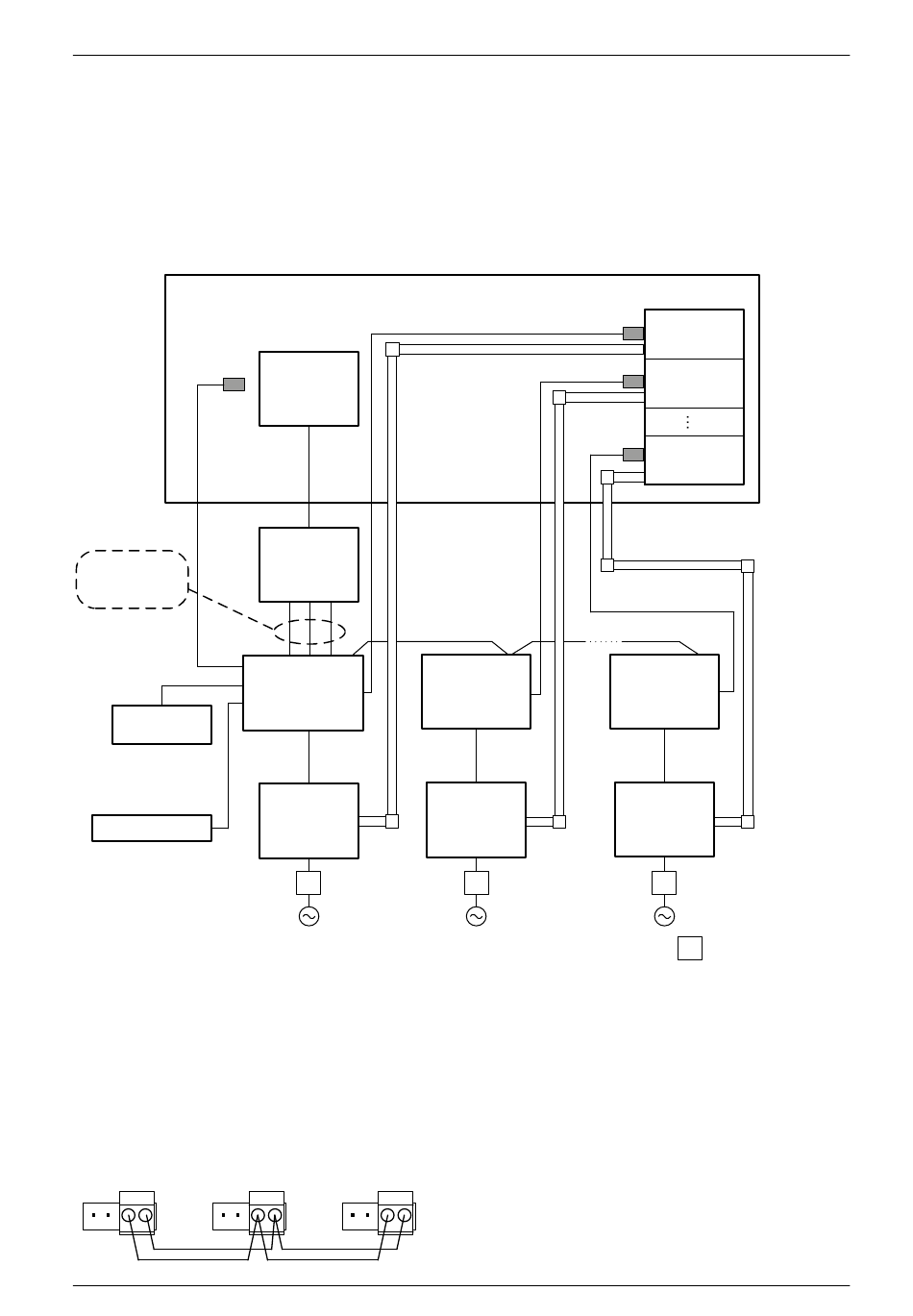

– Ein Anschlussbeispiel für jedes AHU-Kit bei der Kaskadensteuerung ist weiter unten darge-
stellt.
Master
Slave1
X7
48
Wärmeübertrager-Temperaturfühler
Wärmeübertrager-Temperaturfühler
Ventilator
AHU-Kit
Steuerung
(GLT)
AHU-Kit
Master
Außen-
gerät
E
Slave2
X7
X7
Technisches Handbuch AHU-Kit-SP2 | Ausgabe 18-12-2023 | 20011686
Wärmeüber-
trager-Tem-
peraturfüh-
ler
AHU-Kit
Slave 1
Außen-
gerät
E
Wärmeübertrager
Master
Slave 1
Slave 15
AHU-Kit
Slave 15
Außen-
gerät
E
※
:
Fehlerstrom-
E
Schutzschalter
