Systembeschreibung

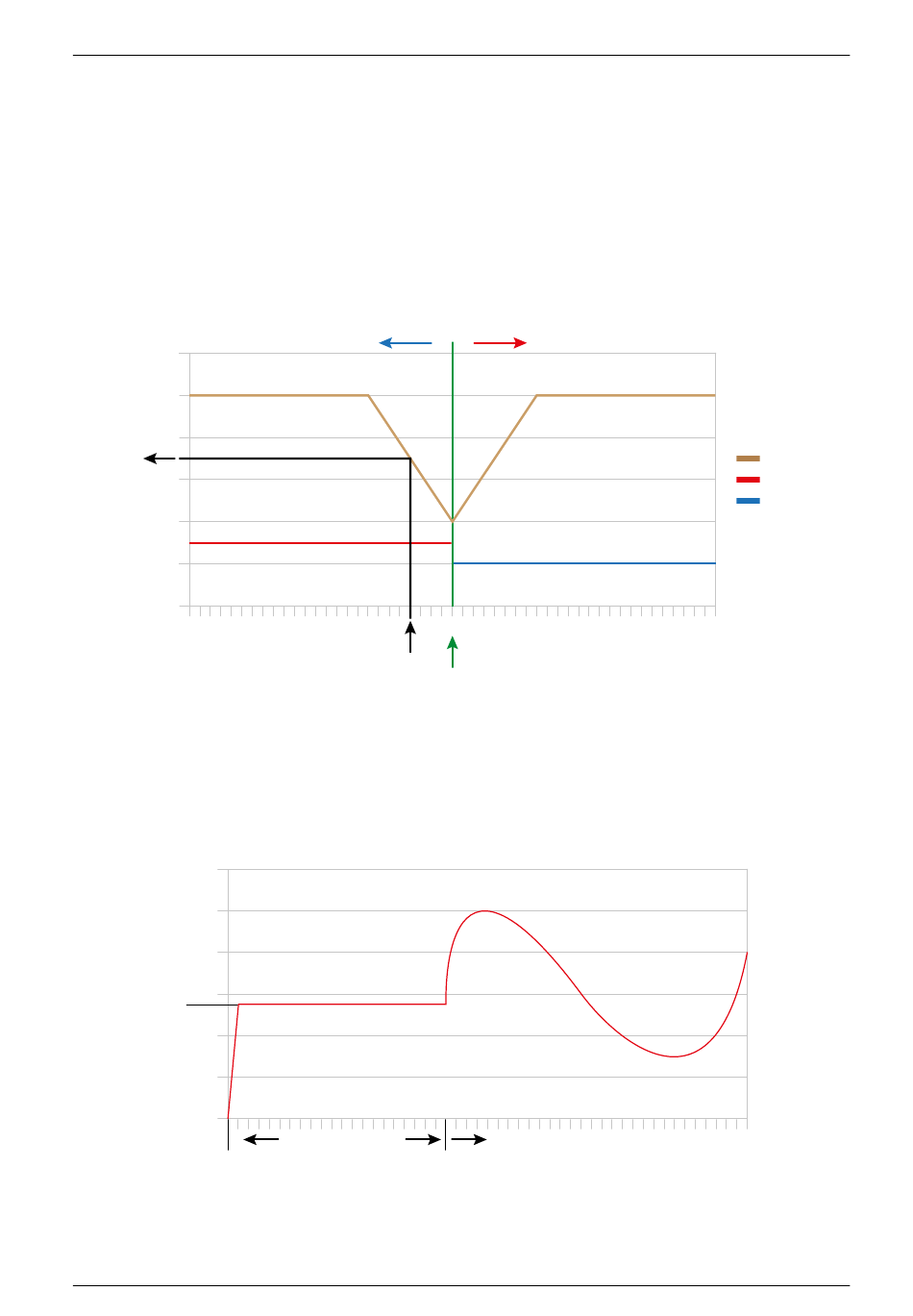

5.3.2 Soll-/Istwertabgleich
Beispiel:
An einer Kabelfernbedienung wird ein Sollwert von 25 °C eingestellt. Am Rückluftfühler THI-A
werden 27 °C gemessen. Dies ergibt eine Differenz von 2 K.
Bei einer Abweichung ≥ 2 K gibt das Außengerät, nach Überprüfung der Sicherheitsparameter,
100 % der Wärmeenergie ab oder zu. Bei einer Abweichung < 2 K reduziert das Außengerät, je
nach Abweichung, seine Leistung, um sich so an den eingestellten Sollwert anzunähern und die
gewünschte Raumtemperatur zu erreichen.
Leistung in %
120
100
80
angeforderte
Leistung
60
40
20
0
18
5.3.3 Startdrehzahl
Beim Anlaufen des Außengeräts wird die Drehzahl der Verdichter bis 4 min fest auf 35–55 Hz
(Drehzahl), außengeräteabhängig, festgesetzt. Die Begrenzung der Startdrehzahl dient zum
Schutz der Gesamtanlage.
Verdichterfrequenz f [Hz]
120
100
80
60
55
40
20
0
32
22
Istwert
Sollwert
4 min
feste Startdrehzahl 55 Hz
Technisches Handbuch AHU-Kit-SP2 | Ausgabe 18-12-2023 | 20011686
24
26
freie Bedarfsregelung
Leistung in %
Heizen
Kühlen
°C
30
Zeit t [min]
