AHU-Kit installieren
Stromversorgungsleitung und Funktionserdungsleitung (X0)
Umwickeln Sie den mitgelieferten Ferritkern 6 Mal (5 Umführungen) mit dem Erdungskabel und
schließen Sie das Erdungskabel an das Metall des Gehäuses an.
Kabeldurchmesser: min 0,75 mm²
Leitungslänge: min. 40 cm

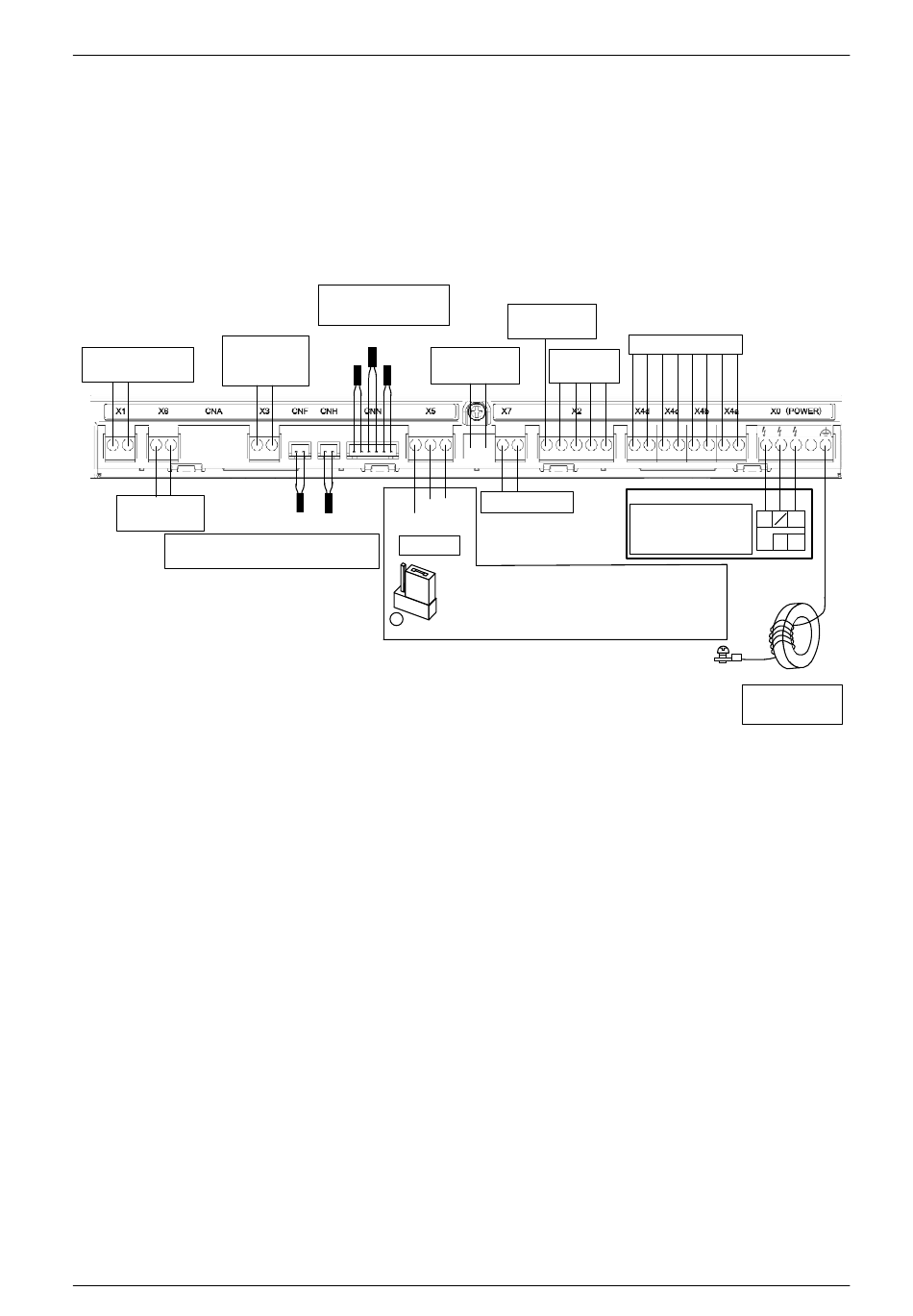

Verdrahtung wie unten gezeigt
Analoger
Fernbedienungs-
Eingang
kommunikation
-
+
Analogausgang
Thi-A: Rückluft-Temperaturfühler
Thi-AF: Zuluft-Temperaturfühler
- X1 (Fernbedienung), X5 (Modbus) können ausschließlich für das Hauptgerät verwendet werden.
- CNN (THI-R1/2/3) und CNH (THI-A) müssen verbunden sein.
98
Wärmeübertrager-
Temperaturfühler
Thi-R2
Thi-R3
Thi-R1
-
+
Thi-AF
Thi-A
GND
Modbus
1
3
Technisches Handbuch AHU-Kit-SP2 | Ausgabe 18-12-2023 | 20011686
Gemeinsame
Leitung
Kaskadierung
Digitaler
(Ersatz)
Eingang
Kaskadierung
B A
JX1
(Endenabschluss verfügbar / nicht verfügbar
1-2 Kurz: nicht verfügbar
2-3 Kurz: verfügbar 100Ω
Digitaler Ausgang
rät
Außengerät
3
2
1
N
AC
220–240 V 50 Hz
N
1
AC220 V 60 Hz
Gehäuseplatte
Funktions-
erdungsleitung
