AHU-Kit installieren

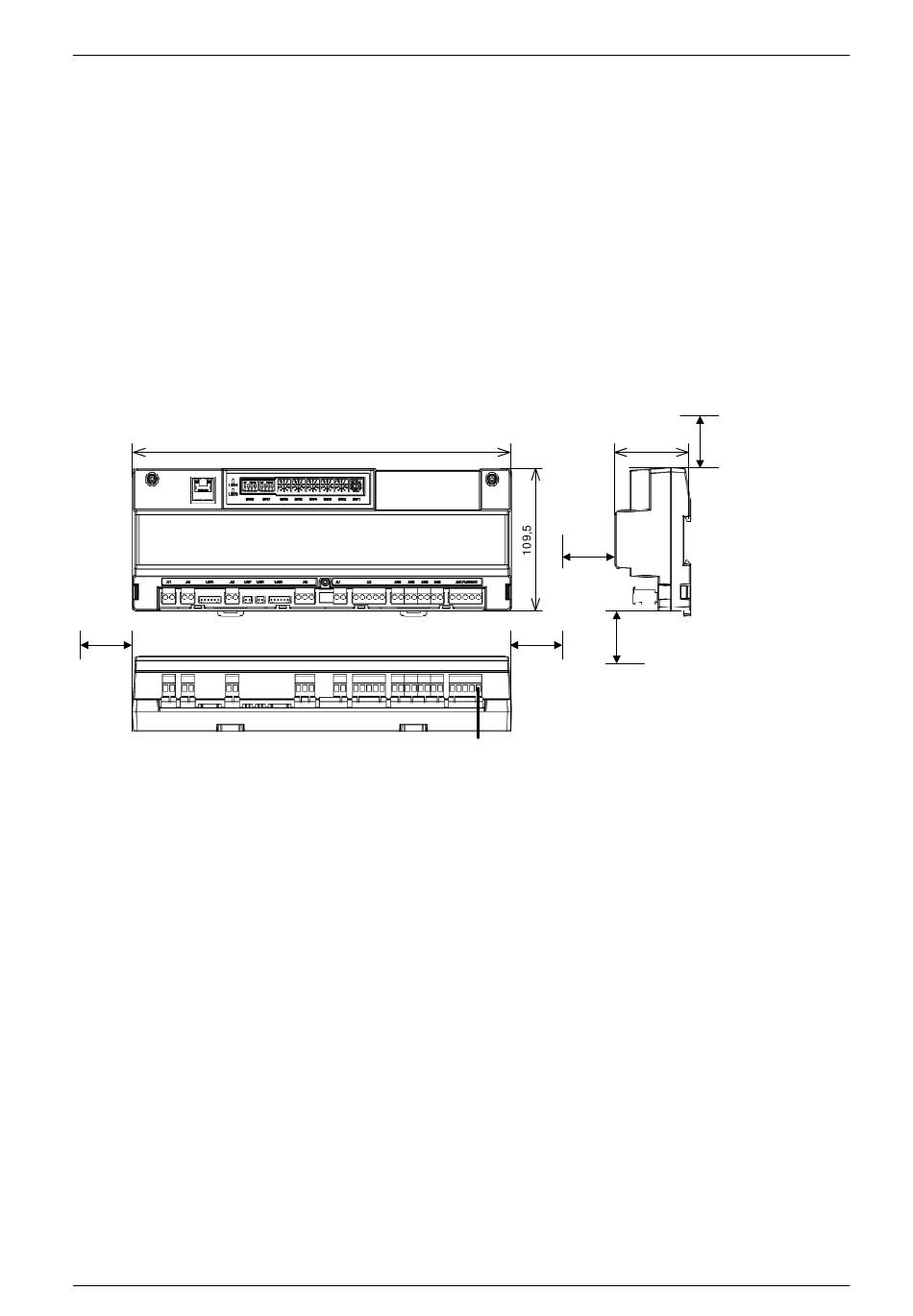

7.5 Installationsabstände
Um eine Überhitzung des AHU-Kits zu verhindern oder Wartungsarbeiten ordnungsgemäß durch-
führen zu können, sind oben und unten, rechts und links sowie davor folgende Abstände einzu-
halten.
Unterer Abstand:
Oberer Abstand
Linker Abstand
Rechter Abstand
Vorderer Abstand
Linker
Abstand
(30)
92
min. 100 mm
(empfohlene Länge von min. 200 mm Abstand für Verkabelungs-
und Wartungsarbeiten)
min. 50 mm
min. 30 mm
min. 30 mm
min. 50 mm
290
Erdungsposition (1) für die Spannungsversorgung (Verdrahtungsmaterial nach
geltenden Vorschriften). Funktionserdungsklemme: X0-Steckerbuchse
Technisches Handbuch AHU-Kit-SP2 | Ausgabe 18-12-2023 | 20011686
57
Vorderer
Abstand
(50)
Unterer
Abstand (100)
Rechter
Abstand
(30)
Oberer
Abstand (50)
