5.2.2 Raumluftregelung

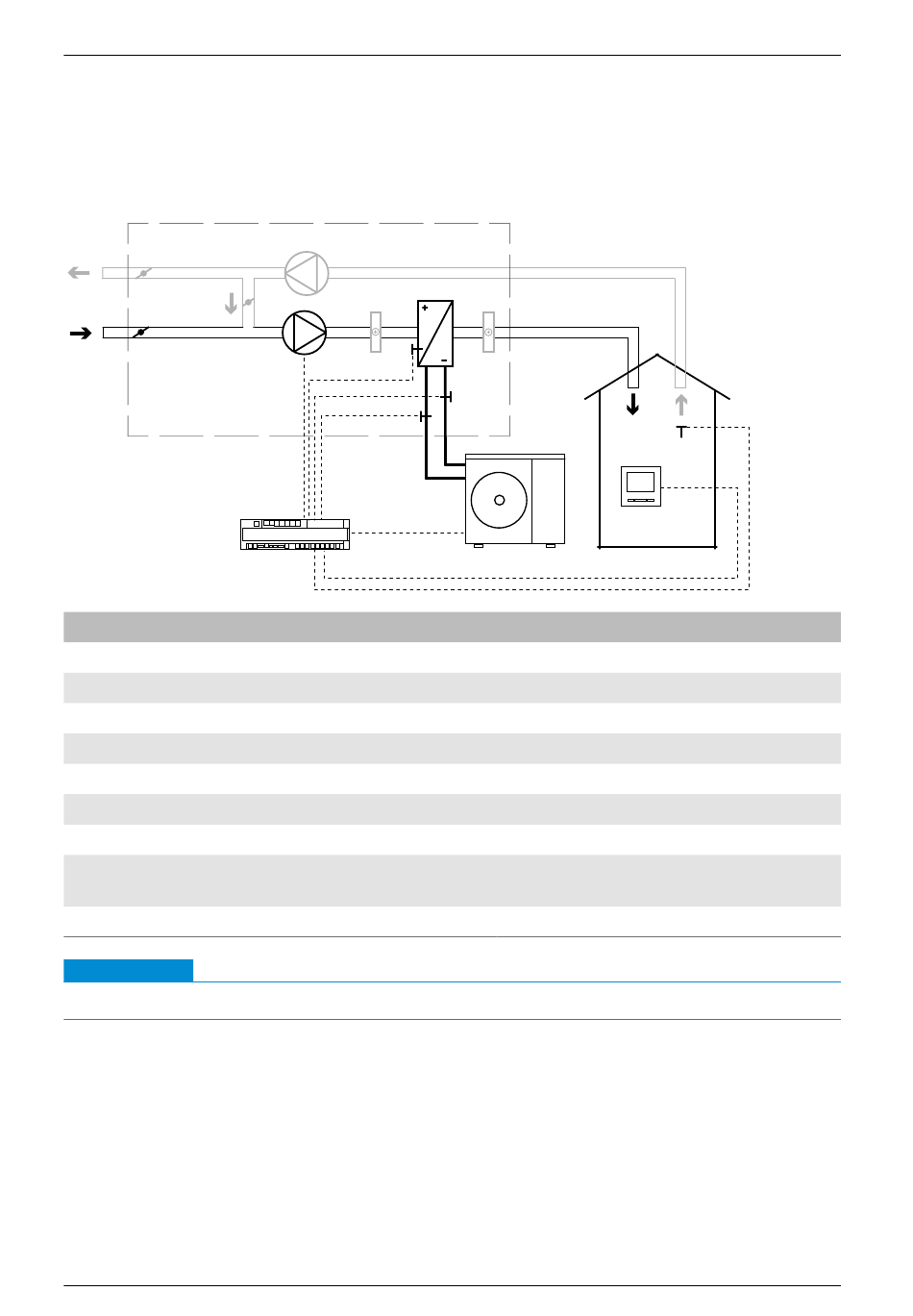

Die Raumluftregelung ermöglicht die direkte Einflussnahme durch Messung der Isttemperatur im
Raum. Wahlweise kann zwischen THI-A (Temperaturfühler) oder dem Fernbedienungsfühler ge-
wählt werden.
3
1
4
2
3
RLT- Anlage
Nr.
Beschreibung
1
Fortluft
2
Außenluft
3
Klappe
4
Umluft
5
(Zuluft-/ Abluft-) Ventilator
6
Wärmeregister
7
Wärmeübertrager
Temperaturfühler THI-R1
8
(Verdampferoberfläche)
9
Temperaturfühler THI-R2 (Einspritzleitung)
Hinweis
Schutzsteuerung gemäß Kapitel „5.8 Schutzsteuerung" auf Seite 73 beachten.
Technisches Handbuch AHU-Kit-SP2 | Ausgabe 18-12-2023 | 20011686
5
3
5
6
8
10
11
13
7
6
9
12
Nr.
Beschreibung
10
Temperaturfühler THI-R3 (Sauggasleitung)
11
Einspritz- und Sauggasleitungen
12
Klimaaußengerät
13
AHU-Kit
14
zu klimatisierender Raum
15
Kabelfernbedienung
16
Temperaturfühler THI-RA (Raumluft)
17
Zuluft
18
Abluft
Systembeschreibung
