AHU-Kit installieren

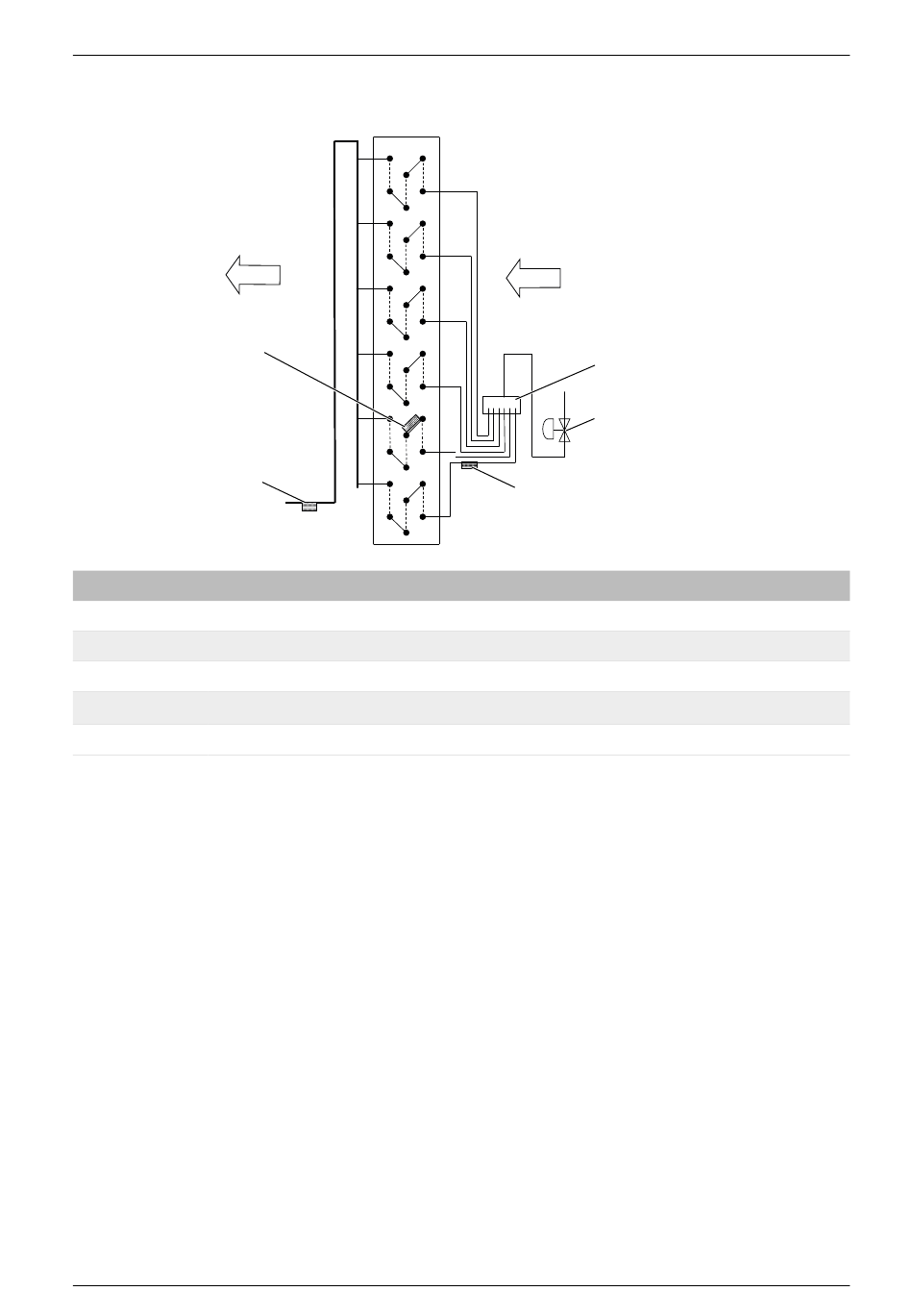

Einbaupositionen der Temperaturfühler THI-R1, THI-R2, THI-R3 am Wärmeübertrager:
Temperaturfühler
Zuluft (THI-AF)
Luft
THI-R1
THI-R3
Abkürzungsverzeichnis
THI-A Temperaturfühler Istwert Rückluft
THI-AF Temperaturfühler Zuluft
THI-R1 Temperaturfühler Verdampferoberfläche
THI-R2 Temperaturfühler Einspritzleitung
THI-R3 Temperaturfühler Sauggasleitung
THI-AF : Zulufttemperaturfühler
Fester Einbauort
– Der Zulufttemperaturfühler THI-AF hat keine regeltechnische Relevanz.
– Er dient nur zur Ablesung der Zulufttemperatur.
– Einbauort des Zulufttemperaturfühlers ist im Zuluftkanal.
104
Temperaturfühler
Rückluft (THI-A)
Luft
THI-R2
Technisches Handbuch AHU-Kit-SP2 | Ausgabe 18-12-2023 | 20011686
Verteiler
Elektronisches
Expansionsventil
