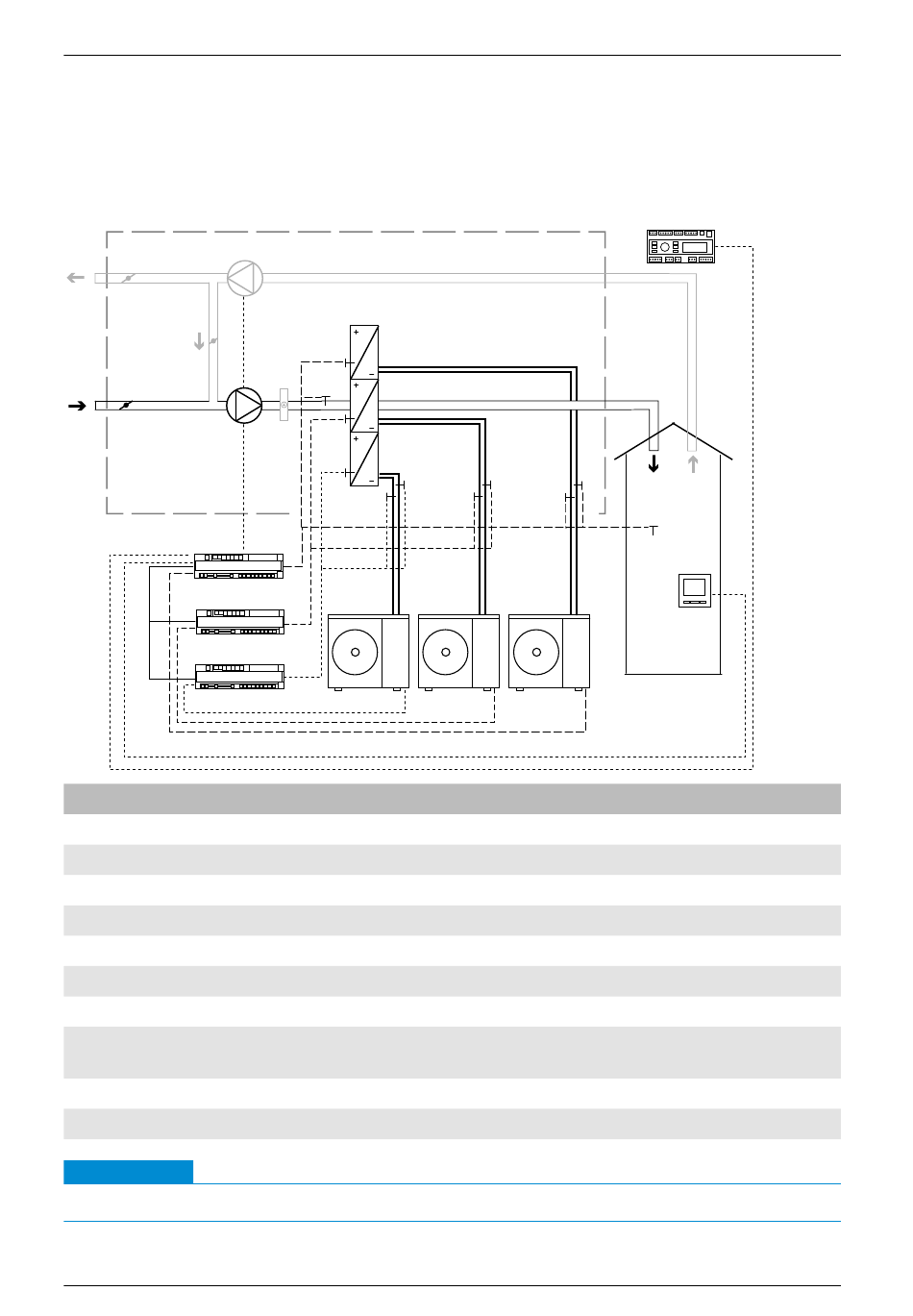

5.2.6 Verzahnte Wärmeübertrager-Regelung (Anwendung bei hoher Leistung)
Die verzahnte Wärmeübertrager-Regelung ermöglicht eine genaue Leistungsregelung. Es können
ein AHU-Kit Master und bis zu 15 AHU-Kit Slave zu einer Steuereinheit verbunden werden. Die
Klimaaußengeräte werden automatisch sequenziert und kaskadiert.
1
3
3
4
2
3
RLT- Anlage
Nr.
Beschreibung
1
Fortluft
2
Außenluft
3
Klappe
4
Umluft
5
(Zuluft-/ Abluft-) Ventilator
6
Wärmeregister
7
Temperaturfühler THI-A (Istwert)
Temperaturfühler THI-R1
8
(Verdampferoberfläche)
9
Wärmeübertrager
10
Temperaturfühler THI-R2 (Einspritzleitung)
Hinweis
Schutzsteuerung gemäß Kapitel „5.8 Schutzsteuerung" auf Seite 73 beachten.
Technisches Handbuch AHU-Kit-SP2 | Ausgabe 18-12-2023 | 20011686
5
9
8
5
9
6
7
8
9
8
11
10
14
12
15
13
15
11
11
10
10
12
12
13
13
Nr.
Beschreibung
11
Temperaturfühler THI-R3 (Sauggasleitung)
12
Einspritz- und Sauggasleitungen
13
Klimaaußengerät
14
AHU-Kit (Master)
15
AHU-Kit (Slave)
16
zu klimatisierender Raum
17
Zuluft
18
Abluft
19
Kabelfernbedienung
20
Gebäudeleittechnik-Regler
Systembeschreibung
20
GLT
17
18
7
19
16
29
