Systembeschreibung

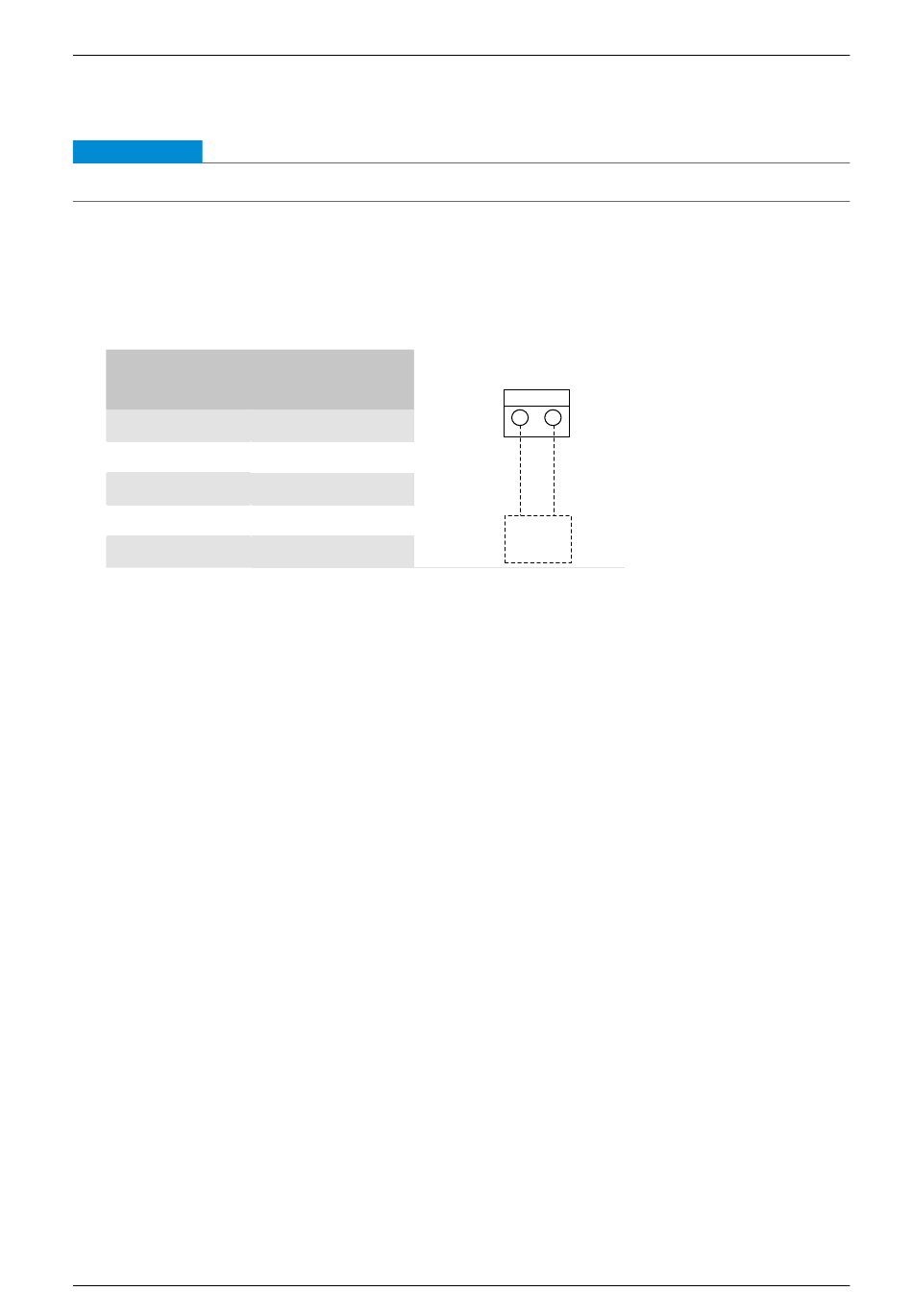

Analogausgangskreis: X6-Stecker
Hinweis
Einstellungen des X6-Steckers nur für Master gültig.
– Die analoge Ausgangsklemme gibt den Status 0-10V aus.
– Ausgang bei Einstellung der Luftmenge über die Fernbedienung während des Systembe-
triebs.
– Die Spannung kann in 0,1V-Schritten über Modbus-Kommunikation 0-10V eingestellt werden.
– Analogausgang ist 0V, wenn das System gestoppt ist.
Luftvolumen
AUTO
Stufe 1
Stufe 2
Stufe 3
Stufe 4
42
Analogausgang
8,0V
3,0V
5,0V
8,0V
10,0V
Technisches Handbuch AHU-Kit-SP2 | Ausgabe 18-12-2023 | 20011686
Analogausgang: X6
DC 0-10V
-
+
Ver-
braucher
