5.2.4 Steuerung über externen Regler (GLT)
Die Regelung mittels einer übergeordneten GLT ermöglicht eine komplexere Anlagensystemsteu-
erung. Anwendungsfälle sind beispielsweise Kompaktlüftungsanlagen mit Rotationswärmerückge-
winnung und integriertem Wärmeübertrager.
Ansteuerung:
Externe Betriebsartvorgabe Heizen, Kühlen und Lüften
●
Externe Sollwertvorgaben
●
Fehler- und Abtaumeldungsübernahme
●
3
1
4
2
3

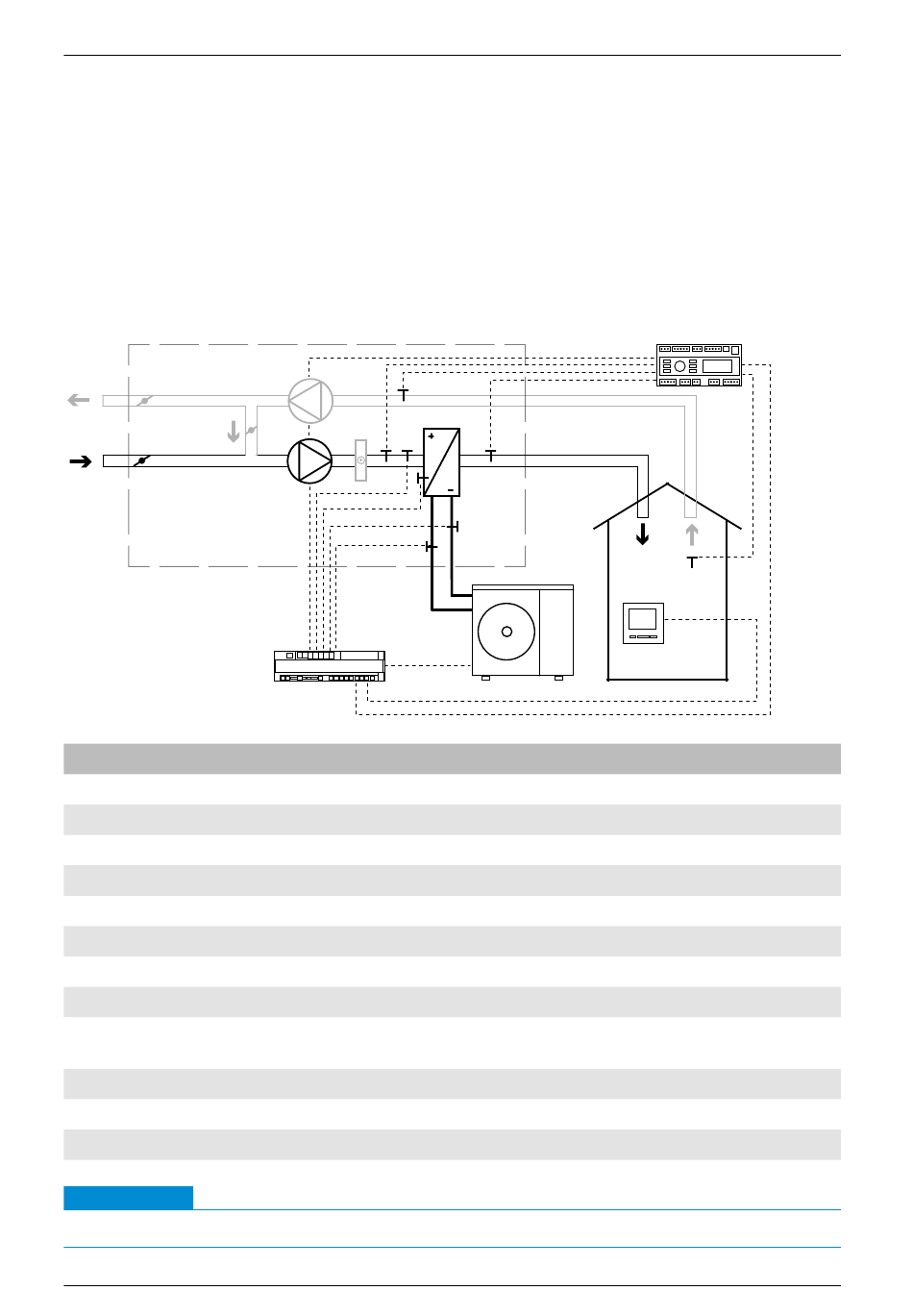

RLT- Anlage
Nr.
Beschreibung
1
Fortluft
2
Außenluft
3
Klappe
4
Umluft
5
(Zuluft-/ Abluft-) Ventilator
6
Wärmeregister
7
Temperaturfühler THI-MI (Mischluft)
8
Temperaturfühler THI-A (Istwert)
Temperaturfühler THI-R1
9
(Verdampferoberfläche)
10
Temperaturfühler THI-AB (Abluft)
11
Temperaturfühler THI-R2 (Einspritzleitung)
12
Temperaturfühler THI-R3 (Sauggasleitung)
Hinweis
Schutzsteuerung gemäß Kapitel „5.8 Schutzsteuerung" auf Seite 73 beachten.
Technisches Handbuch AHU-Kit-SP2 | Ausgabe 18-12-2023 | 20011686
10
5
3
8
5
7
6
9
12
15
17
14
13
11
16
Nr.
Beschreibung
13
Temperaturfühler THI-ZU (Zuluft)
14
Wärmeübertrager
15
Einspritz- und Sauggasleitungen
16
Klimaaußengerät
17
AHU-Kit
18
zu klimatisierender Raum
19
Kabelfernbedienung
20
Temperaturfühler THI-RA (Raumluft)
21
Zuluft
22
Abluft
23
Gebäudeleittechnik-Regler
Systembeschreibung
23
GLT
21
22
20
19
18
