Anschlussschema Für Außengeräte; Funktion; Abbildung 11: Anschlussschema Für Außengeräte - S-Klima CompTrol Lite Technisches Handbuch

Betriebsvarianten
6.2.2 Anschlussschema für Außengeräte
1
K1 K2
XE1
*
9 8 7

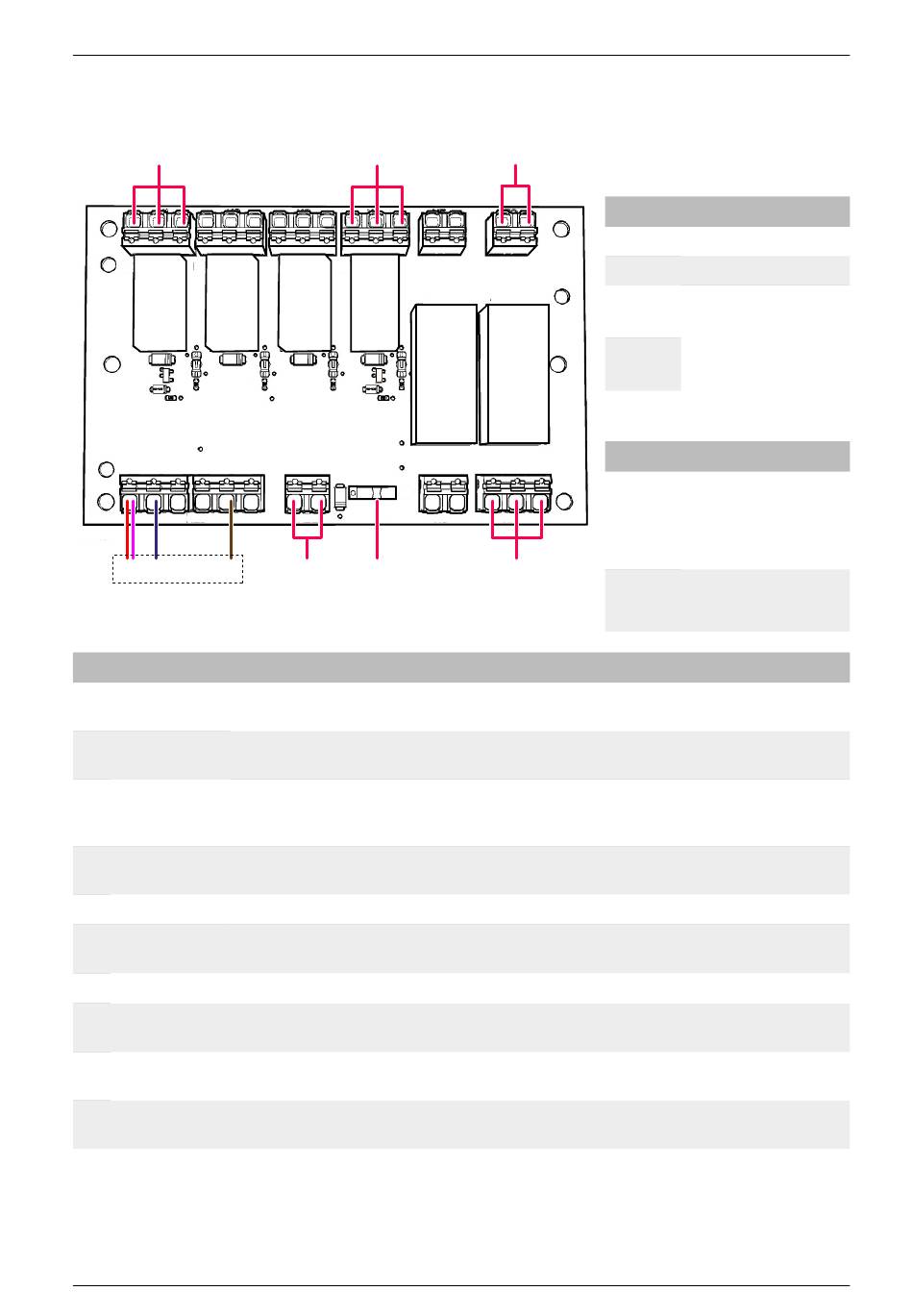

Abbildung 11: Anschlussschema für Außengeräte
Nr. Bezeichnung Beschreibung
Potenzialfreier Ausgang (Wechselkontakt),
1 X1
Betriebsmeldung, belastbar bis max. 130 V DC / 230 V AC, 5 A
Potenzialfreier Ausgang (Wechselkontakt),
2 X4
Alarmmeldung, belastbar bis max. 130 V DC / 230 V AC, 5 AA
230-VAC-Eingang,
3 XE3 Spannungsüberwachung über Phase L und N,
Betriebssperre, Betriebsart, Silent-Betrieb, Lastreduzierung
Potenzialfreier Ausgang (Wechselkontakt),
4 X7
Spannungsüberwachung, belastbar bis max. 230 V AC, 5 A
5 S5 Testschalter zur Prüfung der Alarmmeldung über X4
Potenzialfreier Eingang
6 XE2
Externe Alarmmeldung
Anschlüsse für vorkonfektioniertes Verbindungskabel (Stecker Außengeräteplatine)
Anschluss Alarmmeldung,
7 XE1-5
braun isolierter Draht
Anschluss Betriebsmeldung,
8 XE1-2
blau isolierter Draht
Anschluss Spannungsversorgung,
XE1-1
9
rot und rosa isolierter Draht
*
vorkonfektioniertes Verbindungskabel:
Passt das mitgelieferte Anschlußkabel nicht auf die Anschlüsse CNZ oder CNH des Außengeräts, ist das optionale
Zubehör CT-ADAPT-CNZ zu verwenden.
18
2
K3
K4
K5
S5
0 1
XE2 X6
6 5
Stecker Außengeräteplatine -
3
KX XL, Standard, High COP,
3-Leiter
Bez.
CNH
CNY
CNS1/2
K6
CNG1/2
Stecker Außengeräteplatine -
KX Micro, Lite
Bez.
CNS1
X7
4
CNZ1
CompTrol Lite | Ausgabe 01-12-2020 | 1000926

Funktion

Betriebsmeldung
Alarmmeldung
Betriebsart,
Betriebssperre,
Lastreduzierung,
Silent-Betrieb
(Parametrierung notwend.)
Funktion
Betriebsart,
Betriebssperre,
Lastreduzierung,
Silent-Betrieb
(Parametrierung notwend.)
Betriebsmeldung,
Alarmmeldung
(Parametrierung notwend.)
