9.3.2.1 LEDs für Netzwerkschnittstellen
9.3.2.2 PROFINET-LEDs
8027930/2022-10-24 | SICK
Irrtümer und Änderungen vorbehalten
1
2

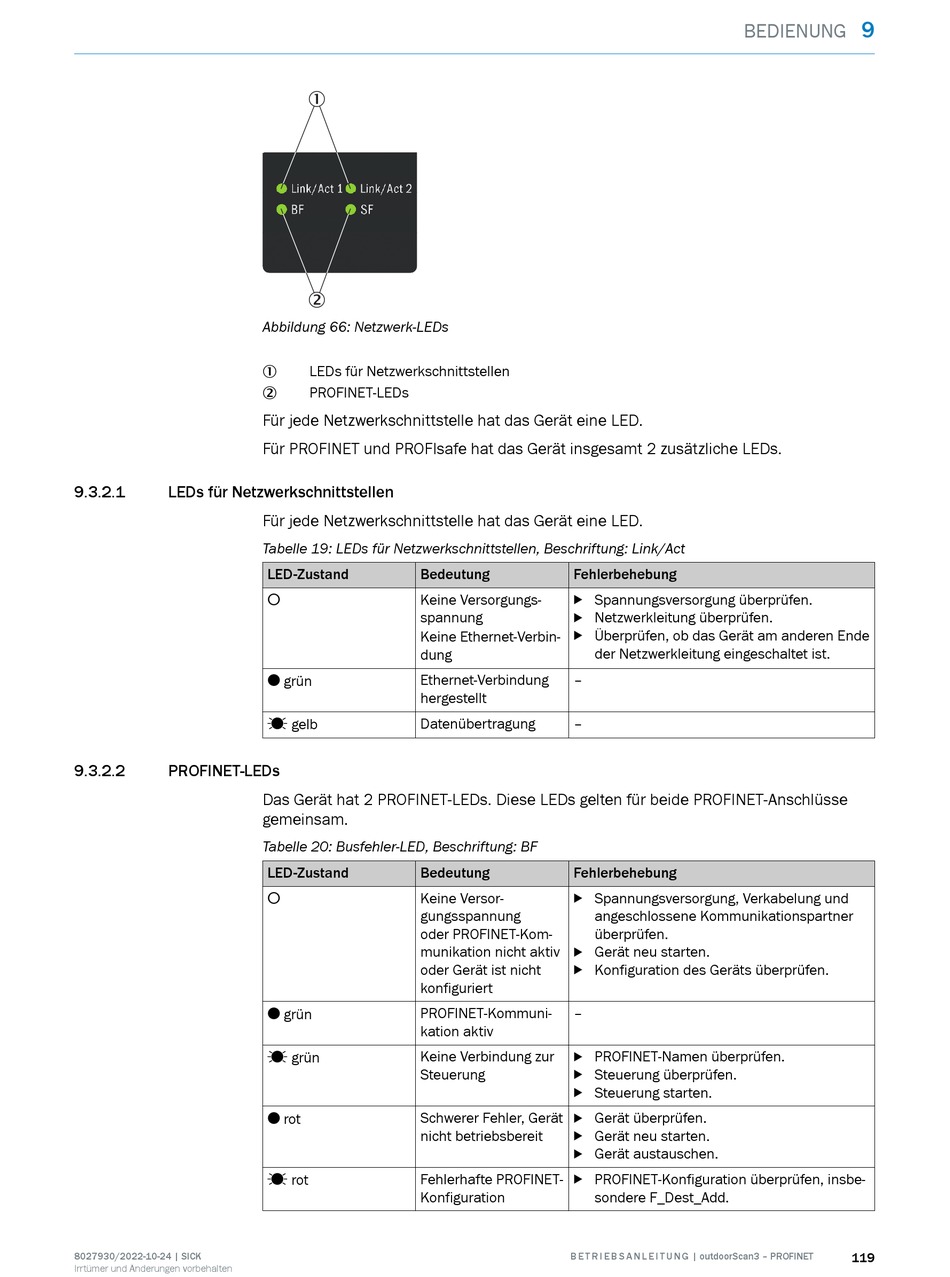

Abbildung 66: Netzwerk-LEDs
LEDs für Netzwerkschnittstellen
1
PROFINET-LEDs
2
Für jede Netzwerkschnittstelle hat das Gerät eine LED.
Für PROFINET und PROFIsafe hat das Gerät insgesamt 2 zusätzliche LEDs.
Für jede Netzwerkschnittstelle hat das Gerät eine LED.
Tabelle 19: LEDs für Netzwerkschnittstellen, Beschriftung: Link/Act
LED-Zustand Bedeutung
Keine Versorgungs‐
o
spannung
Keine Ethernet-Verbin‐
dung
O grün Ethernet-Verbindung
hergestellt
Datenübertragung
Ö gelb
Das Gerät hat 2 PROFINET-LEDs. Diese LEDs gelten für beide PROFINET-Anschlüsse
gemeinsam.
Tabelle 20: Busfehler-LED, Beschriftung: BF
LED-Zustand Bedeutung
Keine Versor‐
o
gungsspannung
oder PROFINET-Kom‐
munikation nicht aktiv
oder Gerät ist nicht
konfiguriert
PROFINET-Kommuni‐
O grün
kation aktiv
Keine Verbindung zur
Ö grün
Steuerung
O rot Schwerer Fehler, Gerät
nicht betriebsbereit
Fehlerhafte PROFINET-
Ö rot
Konfiguration
BEDIENUNG
Fehlerbehebung
b Spannungsversorgung überprüfen.
b Netzwerkleitung überprüfen.
b Überprüfen, ob das Gerät am anderen Ende
der Netzwerkleitung eingeschaltet ist.
–
–
Fehlerbehebung
b Spannungsversorgung, Verkabelung und
angeschlossene Kommunikationspartner
überprüfen.
b Gerät neu starten.
b Konfiguration des Geräts überprüfen.
–
b PROFINET-Namen überprüfen.
b Steuerung überprüfen.
b Steuerung starten.
b Gerät überprüfen.
b Gerät neu starten.
b Gerät austauschen.
b PROFINET-Konfiguration überprüfen, insbe‐
sondere F_Dest_Add.
