9.3.2.1 LEDs für Netzwerkschnittstellen
9.3.2.2 EFI-pro-LEDs
8021912/1L9Q/2023-08-14 | SICK
Irrtümer und Änderungen vorbehalten
1
2

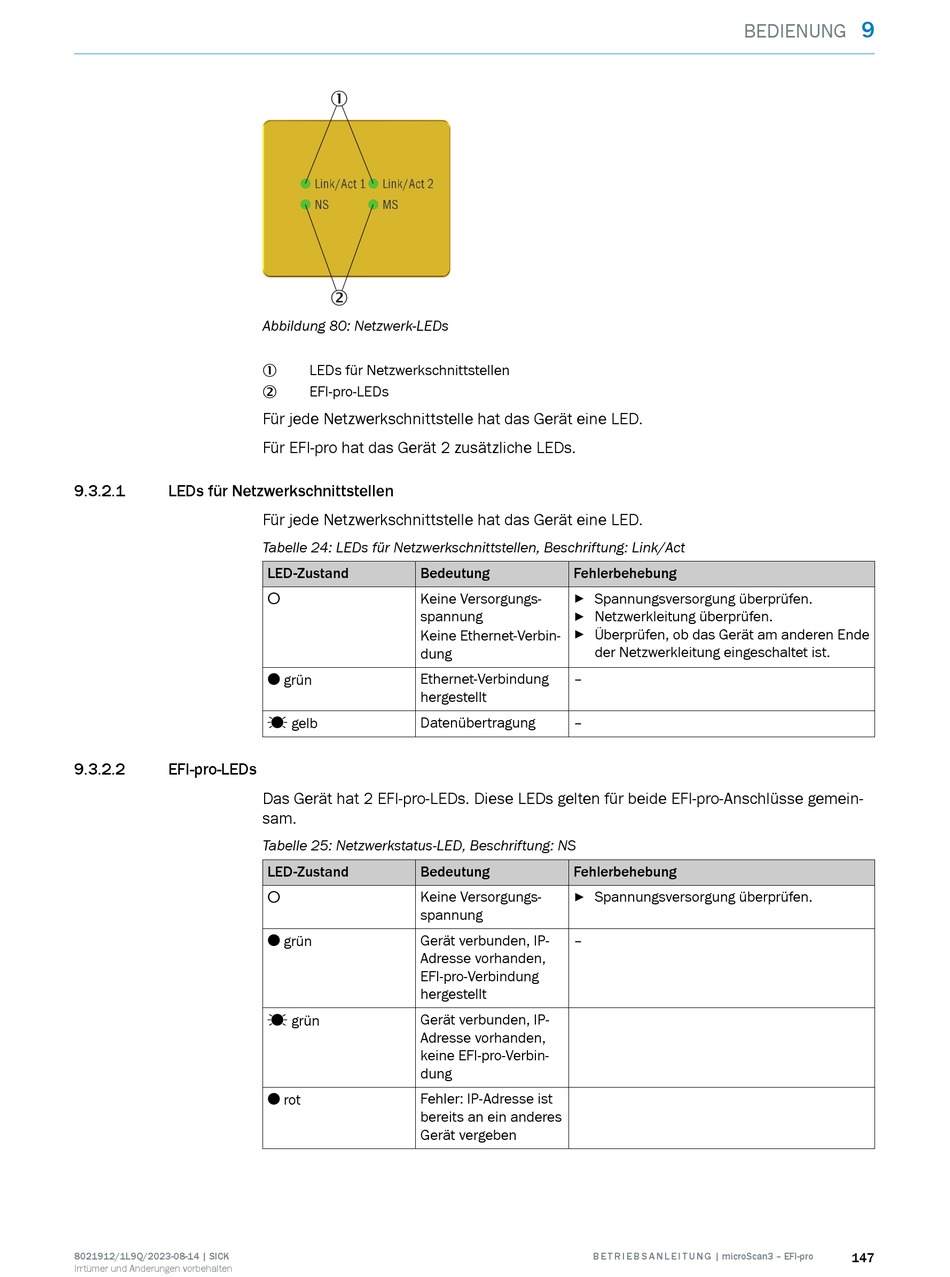

Abbildung 80: Netzwerk-LEDs
LEDs für Netzwerkschnittstellen
1
EFI-pro-LEDs
2
Für jede Netzwerkschnittstelle hat das Gerät eine LED.
Für EFI-pro hat das Gerät 2 zusätzliche LEDs.
Für jede Netzwerkschnittstelle hat das Gerät eine LED.
Tabelle 24: LEDs für Netzwerkschnittstellen, Beschriftung: Link/Act
LED-Zustand Bedeutung
Keine Versorgungs‐
o
spannung
Keine Ethernet-Verbin‐
dung
O grün Ethernet-Verbindung
hergestellt
Datenübertragung
Ö gelb
Das Gerät hat 2 EFI-pro-LEDs. Diese LEDs gelten für beide EFI-pro-Anschlüsse gemein‐
sam.
Tabelle 25: Netzwerkstatus-LED, Beschriftung: NS
LED-Zustand Bedeutung
Keine Versorgungs‐
o
spannung
Gerät verbunden, IP-
O grün
Adresse vorhanden,
EFI-pro-Verbindung
hergestellt
Gerät verbunden, IP-
Ö grün
Adresse vorhanden,
keine EFI-pro-Verbin‐
dung
O rot Fehler: IP-Adresse ist
bereits an ein anderes
Gerät vergeben
BEDIENUNG
Fehlerbehebung
Spannungsversorgung überprüfen.
►
Netzwerkleitung überprüfen.
►
Überprüfen, ob das Gerät am anderen Ende
►
der Netzwerkleitung eingeschaltet ist.
–
–
Fehlerbehebung
Spannungsversorgung überprüfen.
►
–
