9
BEDIENUNG

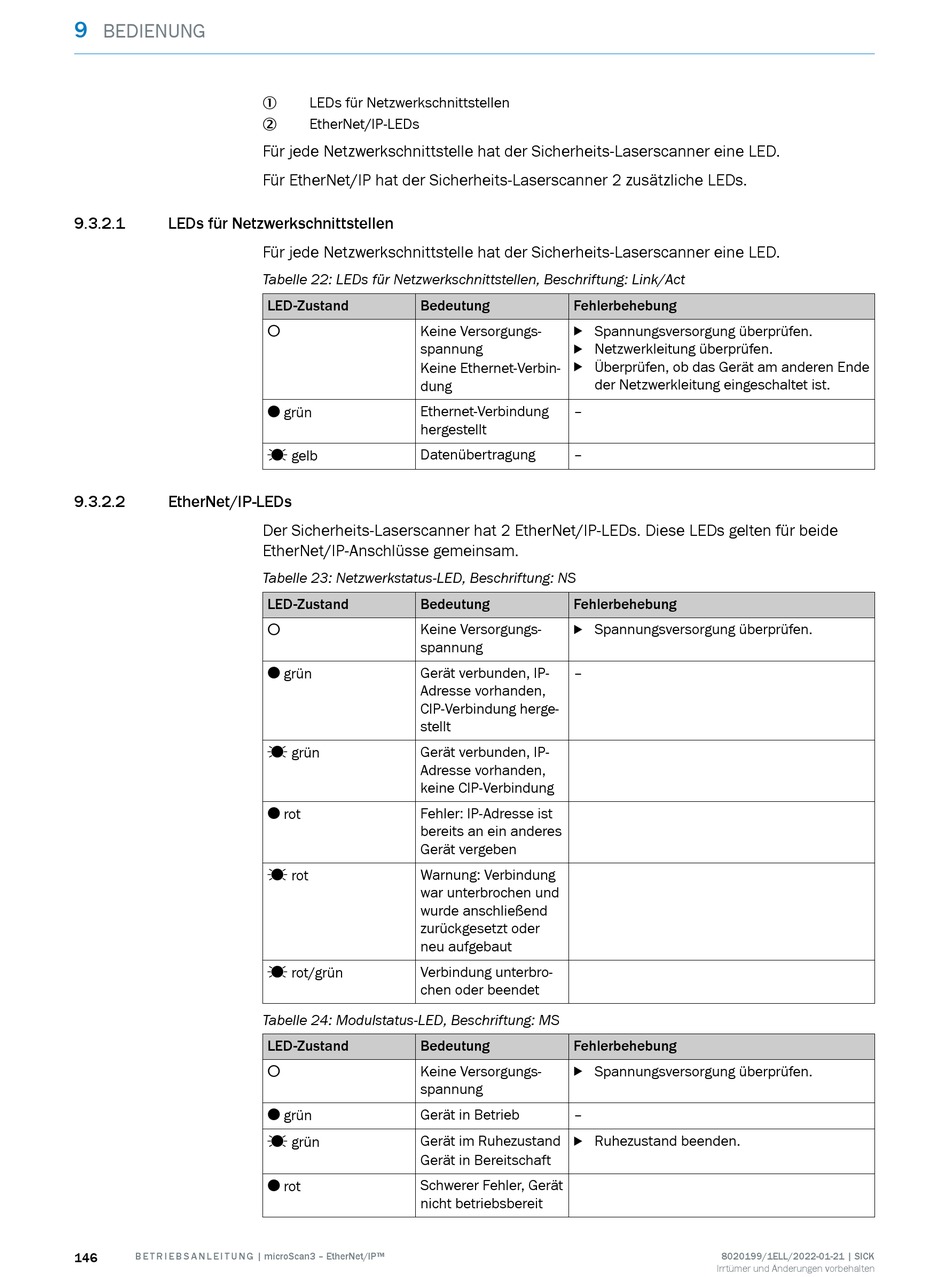

9.3.2.1 LEDs für Netzwerkschnittstellen
9.3.2.2 EtherNet/IP-LEDs
146 B E T R I E B S A N L E I T U N G | microScan3 – EtherNet/IP™
LEDs für Netzwerkschnittstellen
1
EtherNet/IP-LEDs
2
Für jede Netzwerkschnittstelle hat der Sicherheits-Laserscanner eine LED.
Für EtherNet/IP hat der Sicherheits-Laserscanner 2 zusätzliche LEDs.
Für jede Netzwerkschnittstelle hat der Sicherheits-Laserscanner eine LED.
Tabelle 22: LEDs für Netzwerkschnittstellen, Beschriftung: Link/Act
LED-Zustand Bedeutung
Keine Versorgungs‐
o
spannung
Keine Ethernet-Verbin‐
dung
Ethernet-Verbindung
O grün
hergestellt
Datenübertragung
Ö gelb
Der Sicherheits-Laserscanner hat 2 EtherNet/IP-LEDs. Diese LEDs gelten für beide
EtherNet/IP-Anschlüsse gemeinsam.
Tabelle 23: Netzwerkstatus-LED, Beschriftung: NS
LED-Zustand Bedeutung
Keine Versorgungs‐
o
spannung
Gerät verbunden, IP-
O grün
Adresse vorhanden,
CIP-Verbindung herge‐
stellt
Ö grün Gerät verbunden, IP-
Adresse vorhanden,
keine CIP-Verbindung
Fehler: IP-Adresse ist
O rot
bereits an ein anderes
Gerät vergeben
Warnung: Verbindung
Ö rot
war unterbrochen und
wurde anschließend
zurückgesetzt oder
neu aufgebaut
Verbindung unterbro‐
Ö rot/grün
chen oder beendet
Tabelle 24: Modulstatus-LED, Beschriftung: MS
LED-Zustand Bedeutung
Keine Versorgungs‐
o
spannung
Gerät in Betrieb
O grün
Ö grün Gerät im Ruhezustand
Gerät in Bereitschaft
Schwerer Fehler, Gerät
O rot
nicht betriebsbereit
Fehlerbehebung
b Spannungsversorgung überprüfen.
b Netzwerkleitung überprüfen.
b Überprüfen, ob das Gerät am anderen Ende
der Netzwerkleitung eingeschaltet ist.
–
–
Fehlerbehebung
b Spannungsversorgung überprüfen.
–
Fehlerbehebung
b Spannungsversorgung überprüfen.
–
b Ruhezustand beenden.
8020199/1ELL/2022-01-21 | SICK
Irrtümer und Änderungen vorbehalten
