8.4 Prüfung bei Inbetriebnahme und Veränderungen
8017783/1L9Q/2023-08-14 | SICK
Irrtümer und Änderungen vorbehalten

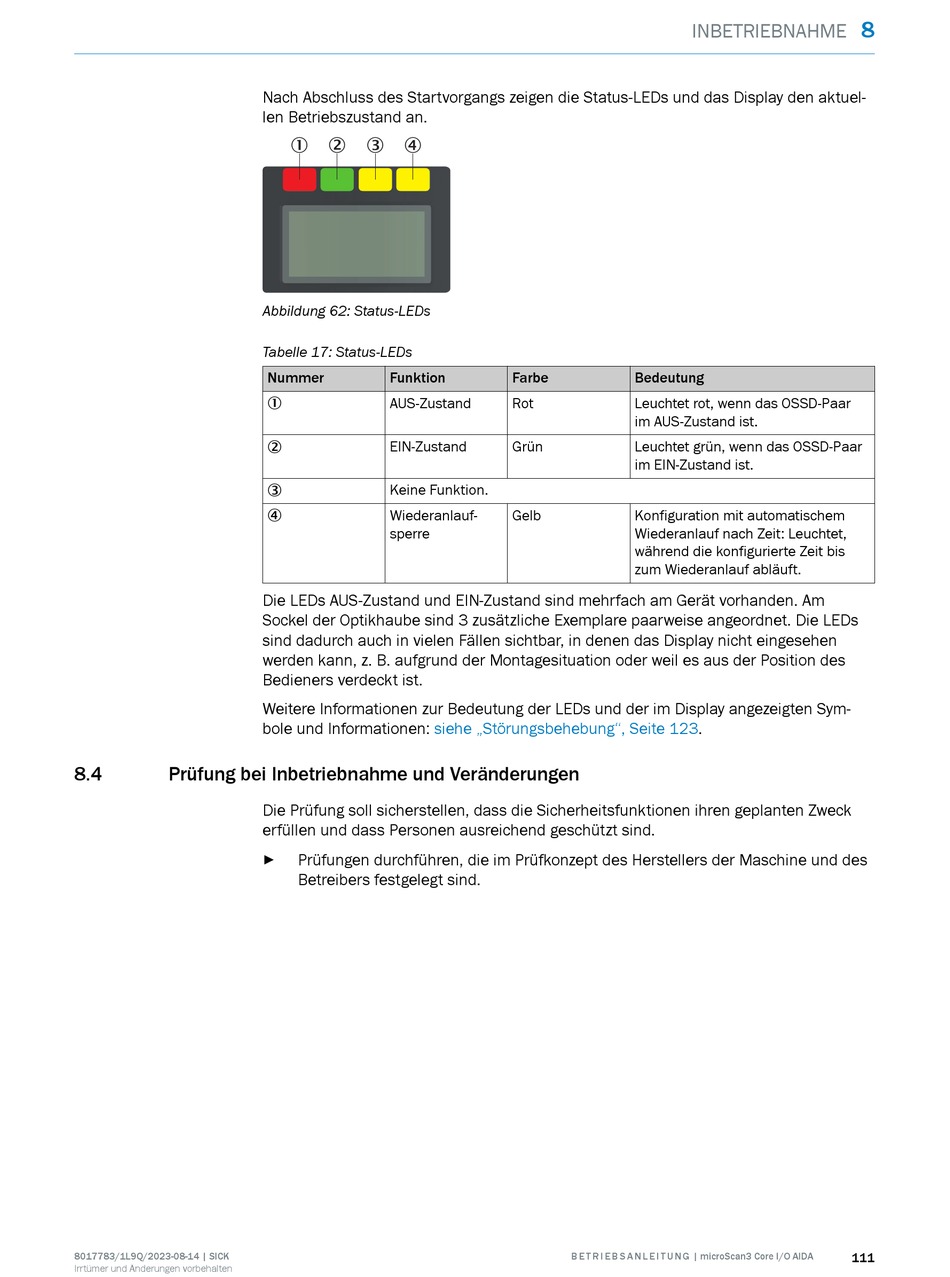

Nach Abschluss des Startvorgangs zeigen die Status-LEDs und das Display den aktuel‐
len Betriebszustand an.
1 2 3 4
Abbildung 62: Status-LEDs
Tabelle 17: Status-LEDs
Nummer Funktion
AUS-Zustand
1
EIN-Zustand
2
Keine Funktion.
3
Wiederanlauf‐
4
sperre
Die LEDs AUS-Zustand und EIN-Zustand sind mehrfach am Gerät vorhanden. Am
Sockel der Optikhaube sind 3 zusätzliche Exemplare paarweise angeordnet. Die LEDs
sind dadurch auch in vielen Fällen sichtbar, in denen das Display nicht eingesehen
werden kann, z. B. aufgrund der Montagesituation oder weil es aus der Position des
Bedieners verdeckt ist.
Weitere Informationen zur Bedeutung der LEDs und der im Display angezeigten Sym‐
bole und Informationen: siehe „Störungsbehebung", Seite
Die Prüfung soll sicherstellen, dass die Sicherheitsfunktionen ihren geplanten Zweck
erfüllen und dass Personen ausreichend geschützt sind.
Prüfungen durchführen, die im Prüfkonzept des Herstellers der Maschine und des
►
Betreibers festgelegt sind.
Farbe Bedeutung
Rot Leuchtet rot, wenn das OSSD-Paar
im AUS-Zustand ist.
Grün Leuchtet grün, wenn das OSSD-Paar
im EIN-Zustand ist.
Gelb Konfiguration mit automatischem
Wiederanlauf nach Zeit: Leuchtet,
während die konfigurierte Zeit bis
zum Wiederanlauf abläuft.
123.
