STATUS/ERROR
|
NORMAL
OT] Ø SERVICE
vt
v2
V3
V1.2
CAL.LEAK
KEE
de
"avé
13
VALVES
Open
Closed
Auto
vw
H

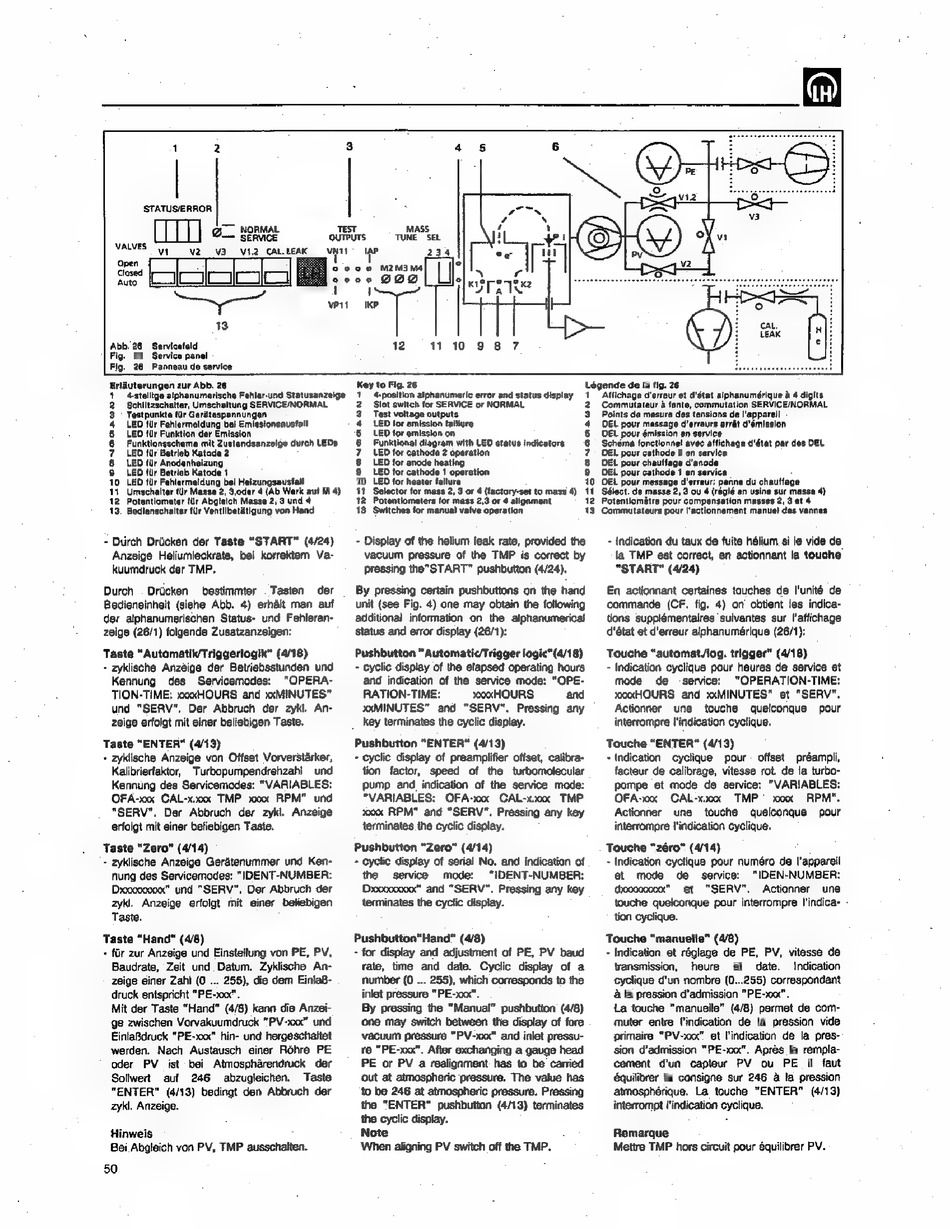

Abb.26 Servicefald
Fig. 26 Service panel
Fig. 28 Panneau de service
Erläuterungen zur Abb. 26
4-stellige alphanumerische Fehlar-und Statusanzeige
Schiltzschatter, Umschaltung SERVICE/NORMAL
we
3 ` Testpunkte für Gerdtespannungen
4 LED für Fahlermeldung bei Emissionsaustall
5 LED für Funktion der Emission
6
Funktionsschema mit Zusiandsanzeige durch LEDs
7
8
9
Katoda 2
LED für Anodenheizung
Katode 1
eldung bel Heizungsausfall
lür Massa 2, 3,oder 4 (Ab Werk auf M 4)
r für Abgleich Masse 2,3 und 4
Bedienschalter für Ventilbetätigung von Hand
- Durch Drücken der Taste "START" (4/24)
Anzeige Heliumleckrate, bei korrektem Va-
kuumdruck der TMP.
Durch . Drücken
bestimmter . Tasten
der
Bedieneinheit (siehe Abb. 4) erhält man auf
der alphanumerischen Status- und Fehleran-
zeige (26/1) folgende Zusatzanzeigen:
Taste "Automatik/Triggerlogik" (4/18)
- zyklische Anzeige der Betriebsstunden und
Kennung
des
Servicemodes:
"OPERA-
TION-TIME; x»oxHOURS and xMINUTES"
und "SERV".
Der Abbruch
der zykl. An-
zeige erfolgt mit einer beliebigen Taste.
Taste "ENTER" (4/13)
- zyklische Anzeige von Offset Vorverstärker,
Kalibrierfaktor,
Turbopumpendrehzahl
und
Kennung des Servicemodes: "VARIABLES:
OFA-ox CAL-xxxx TMP xox RPM"
und
"SERV".
Der Abbruch
der zykl. Anzeige
erfolgt mit einer beliebigen Taste.
Taste "Zero" (414)
- zyklische Anzeige Gerátenummer und Ken-
nung des Servicemodes: "IDENT-NUMBER:
D»ooooocox" und "SERV". Der Abbruch der
zykl. Anzeige
erfolgt mit einer beliebigen
Taste.
Taste "Hand" (4/8)
- für zur Anzeige und Einstellung von PE, PV,
Baudrate,
Zeit und Datum.
Zyklische An-
zeige einer Zahl (0 ... 255), die dem EinlaB-
druck entspricht "PE-20x".
Mit der Taste "Hand" (4/8) kann die Anzei-
ge zwischen Vorvakuumdruck "PV-xxx" und
Eintaßdruck "PE-xxx" hin- und hergeschaltet
werden. Nach Austausch einer Róhre PE
oder
PV
ist bei
Atmosphärendruck
der
Sollwert
auf
246
abzugleichen.
Taste
"ENTER"
(4/13) bedingt den Abbruch der
zykl. Anzeige.
Hinweis
Bei Abgleich von PV, TMP ausschalten.
50
TEST
OUTPUTS
MASS
TUNE
SEL
je
dr
9
ved
M2M3M4
s voc
QOO
i
Ge
11
10
9
8
7
Key to Fig. 26
4-position alphanumeric error and status display
Slot switch for SERVICE or NORMAL
Test voltage outputs
LED for emission falliure
LED for emission on
Funktional diagram with LEO status indicators
LED for cathode 2 operation
LED for anode heating
LED for cathode 1 operation
10 LED for heater faitura
10
11 Selector for mass 2, 3 or 4 (factory-set to mass 4) 11
12 Potentiometers for mass 2,3 or 4 alignment
12
13 Switches for manual valve operation
13
CECILE
TEE
EEN
- Display of the helium leak rate, provided the
vacuum pressure of the TMP is correct by
pressing the" START" pushbutton (4/24).
By pressing certain pushbuttons on the hand
unit (see Fig. 4) one may obtain the following
additional information on the alphanumerical
status and error display (26/1):
Pushbutton "Automatic/Trigger logic" (4/18)
- cyclic display of the elapsed operating hours
and indication of the service mode: "OPE-
RATION-TIME:
XoxHOURS
and
xxMINUTES"
and "SERV".
Pressing
any
. key terminates the cyclic display.
Pushbutton "ENTER" (4/13)
- cyclic display of preamplifier offset, calibra-
tion
factor,
speed
of the
turbomolecular
pump
and indication of the service mode:
"VARIABLES:
OFA-ex
CAL-xxx
TMP
xox RPM" and "SERV". Pressing any key
terminates the cyclic display.
Pushbutton "Zero" (4/14)
- cyclic display of serial No. and indication of
the
service
mode:
"IDENT-NUMBER:
D»ooooooox" and "SERV". Pressing any key
terminates the cyclic display.
Pushbutton"Hand" (4/8)
- for display and adjustment of PE, PV baud
rate, time and date.
Cyclic display of a
number (0 ... 255), which corresponds to the
inlet pressure "PE-xxx".
By pressing the "Manual" pushbutton (4/8)
one may switch between the display of fore
vacuum pressure "PV-xxx" and inlet pressu-
re "PE-xxx". After exchanging a gauge head
PE or PV a realignment has to be carried
out at atmospheric pressure. The value has
to be 246 at atmospheric pressure. Pressing
the "ENTER"
pushbutton (4/13) terminates
the cyclic display.
Note
When aligning PV switch off the TMP.
Légende de la fig. 26
Allichage d'erreur et d'état alphanumérique à 4 digits.
Commutateur à fente, commutation SERVICE/NORMAL
Points da mesure des tensions de l'appareil
DEL pour message d'
DEL pour émission
Schéma fonctionnel avec affichage d'état par des DEL
DEL pour cathode 2 en service
DEL pour chauffage d'anode
DEL pour cathode 1 en service
DEL pour message
: panne du chauffage
Sélect. de masse 2, 3 ou 4 (réglé en usine sur masse 4)
Potentiomètre pour compensation masses 2, 3 et 4
Commutateurs pour l'actionnement manuel des vannes
- Indication du taux de fuite hélium si le vide de
la TMP est correct, en actionnant la touche
"START" (4/24)
En actionnant certaines touches de l'unité de
commande
(CF. fig. 4) on obtient les indica-
tions supplémentaires suivantes sur l'affichage
d'état et d'erreur alghanumérique (26/1):
Touche "automat/log. trigger" (4/18)
- Indication cyclique pour heures de service et
mode
de
service:
"OPERATION-TIME:
XoxHOURS
and xMINUTES"
et "SERV".
Actionner
une
touche
quelconque
pour
interrompre l'indication cyclique.
Touche "ENTER" (4/13)
+ Indication
cyclique
pour
offset
préampli,
facteur de calibrage, vitesse rot. de la turbo-
pompe
et mode de service:
"VARIABLES:
OFA»x«
CAL-xx
TMP
xox
RPM".
Actionner
une
touche
quelconque
pour
interrompre l'indication cyclique.
Touche "zéro" (414)
- Indication cyclique pour numéro de l'appareil
et
mode
de
service:
"IDEN-NUMBER:
dxooooooox"
et
"SERV".
Actionner
une
touche quelconque pour interrompre l'indica-
tion cyclique.
Touche "manuelle" (4/8)
- Indication. et réglage de PE, PV, vitesse de
transmission,
heure
et
date.
Indication
cyclique d'un nombre (0...255) correspondant
à la pression d'admission "PE-xx".
La touche "manuelle" (4/8) permet de com-
muter entre l'indication de la pression vide
primaire "PV-xxx" et l'indication de la pres-
sion d'admission "PE-oa". Après le rempla-
cement
d'un
capteur
PV
ou
PE
it faut
équilibrer la consigne sur 246 à la pression
atmosphérique.
La touche "ENTER"
(4/13)
interrompt l'indication cyclique.
Remarque
Mettre TMP hors circuit pour équilibrer PV.
