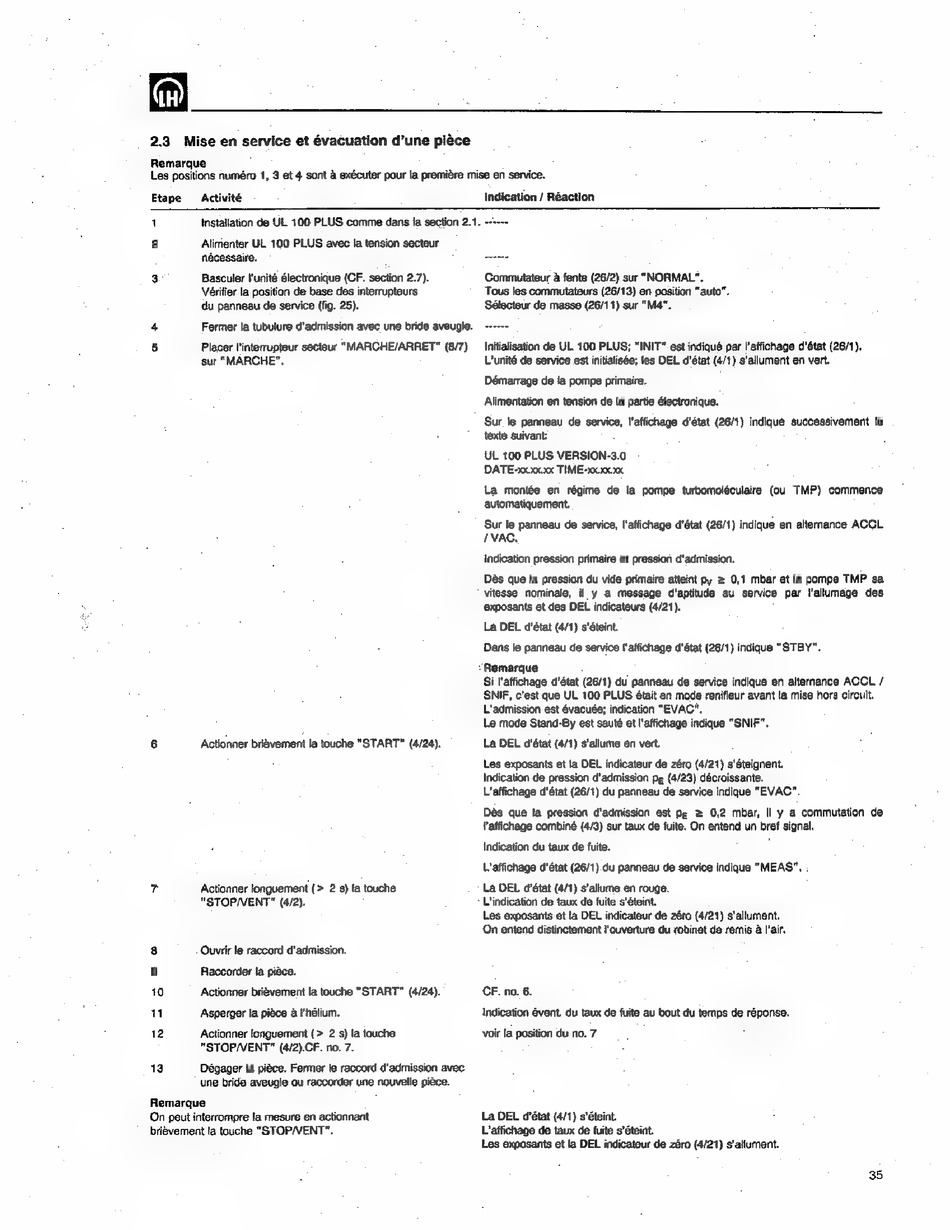

2.3
Mise en service et évacuation d'une piéce
Remarque
Les positions numéro 1, 3 et 4 sont à exécuter pour la première mise en service.
Indication / Réaction
Etape
Activité
1
Installation de UL 100 PLUS comme dans la section 2.1.
2
Alimenter UL 100 PLUS avec la tension secteur
nécessaire.
3
Basculer l'unité électronique (CF. section 2.7).
Véritier la position de base des interrupteurs
du panneau de service (fig. 25).
Fermer la tubuiure d'admission avec une bride aveugle.
Placer l'interrupteur secteur
" MARCHE/ARRET" (8/7)
Sur " MARCHE".
6
Actionner brièvement la touche "START" (4/24).
7
Actionner longuement (> 2 s) la touche
"STOPNENT" (4/2).
8
Ouvrir le raccord d'admission.
9
Raccorder la pièce.
10
Actionner brievement la touche "START" (4/24).
11
Asperger la pièce à hélium.
12
Actionner longuement (> 2 s) la touche
"STOP/VENT" (4/2).CF. no. 7.
13
Dégager la pi&ce. Fermer le raccord d'admission avec
une bride aveugle ou raccorder une nouvelle piece.
Remarque
On peut interrompre la mesure en actionnant
brièvement la touche "STOPAVENT".
Commutateur à fente (26/2) sur "NORMAL".
Tous les commutateurs (26/13) en position "auto".
Sélecteur de masse (26/11) sur "M4".
Initialisation de UL 100 PLUS; "INIT" est indiqué par l'affichage d'état (26/1).
L'unité de service est initialisée; les DEL d'état (4/1) s'allument en vert.
Démarrage de la pompe primaire.
Alimentation en tension de la partie électronique.
Sur le panneau de service, l'affichage d'état (26/1) indique successivement le
texte suivant:
UL 100 PLUS VERSION-3.0
DATE-xx.xx TIME
xx.xx
La montée en régime de la pompe turbomoléculeire (ou TMP) commence
automatiquement.
Sur le panneau de service, l'affichage d'état (26/1) indique en alternance ACCL
1VAC.
indication pression primaire et pression d'admission.
Dès que la pression du vide primaire atteint py > 0,1 mbar et la pompe TMP sa
vitesse nominale, il y a message d'aptitude au service par l'allumage des
exposants et des DEL indicateurs (4/21).
g
La DEL d'état (4/1) s'éteint.
Dans le panneau de service l'affichage d'état (26/1) indique "STBY".
Remarque
Si l'affichage d'état (26/1) du panneau de service indique en alternance ACCL /
SNIF, c'est que UL 100 PLUS était en mode renifleur avant la mise hors circuit.
L'admission est évacuée; indication "EVAC".
Le mode Stand-By est sauté et l'affichage indique "SNIF".
La DEL d'état (4/1) s'allume en vert.
Les exposants et la DEL indicateur de zéro (4/21) s'éteignent.
Indication de pression d'admission pg (4/23) décroissante.
L'affichage d'état (26/1) du panneau de service indique "EVAC".
Dès que la pression d'admission est pe 2 0,2 mbar, il y a commutation de
l'affichage combiné (4/3) sur taux de fuite. On entend un bref signal.
Indication du taux de fuite.
L'affichage d'état (26/1).du panneau de service indique "MEAS". .
La DEL d'état (4/1) s'allume en rouge.
L'indication de taux de fuite s'éteint.
Les exposants et la DEL indicateur de zéro (4/21) s'allument.
On entend distinctement l'ouverture du robinet de remis à l'air.
CF. no. 6.
Indication évent. du taux de fuite au bout du temps de réponse.
voir [a position du no. 7
La DEL d'état (4/1) s'éteint.
L'affichage de taux de fuite s'éteint.
Les exposants et la DEL indicateur de zéro (4/21) s'allument.
35
