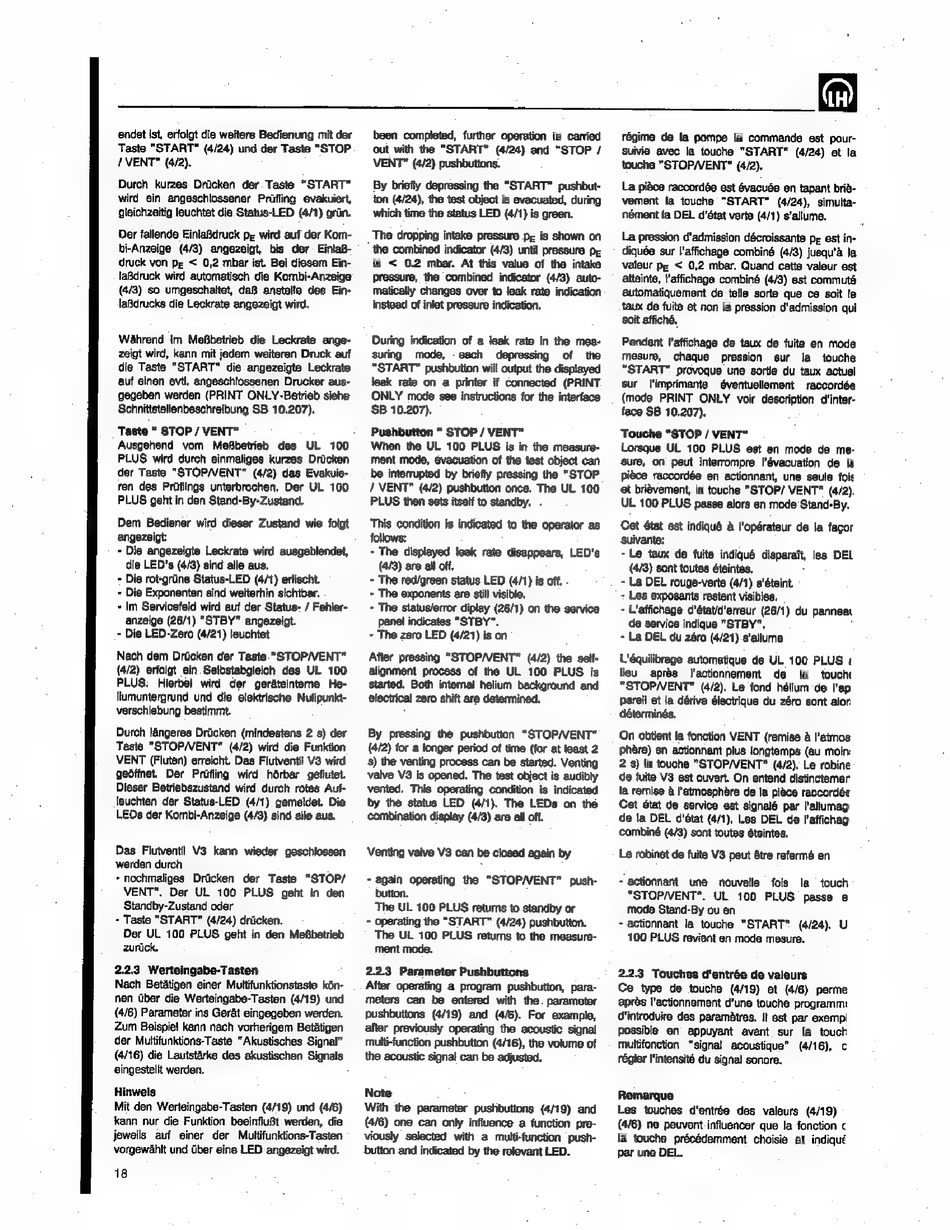

endet ist, erfolgt die weitere Bedienung mit der
Taste "START" (4/24) und der Taste "STOP
I VENT" (4/2).
Durch kurzes. Drücken der. Taste "START"
wird ein angeschlossener
Prüfling evakuiert,
gleichzeitig leuchtet die.Status-LED (4/1) grün.
Der fallende EinlaBdruck pg wird auf der Kom-
bi-Anzeige (4/3) angezeigt, bis der EinlaB-
druck von pg < 0,2 mbar ist. Bei diesem Ein-
laßdruck wird automatisch die Kombi-Anzeige
(4/3) so umgeschaltet, daß anstelle des Ein-
laßdrucks die Leckrate angezeigt wird.
Während im Meßbetrieb die Leckrate ange-
zeigt wird, kann mit jedem weiteren Druck auf
die Taste "START"
die angezeigte Leckrate
auf einen evtl. angeschlossenen Drucker aus-
gegeben werden (PRINT ONLY-Betrieb siehe
Schnittstellenbeschreibung SB 10.207).
Taste " STOP / VENT"
Ausgehend
vom
MeBbetrisb
des
UL
100
PLUS wird durch einmaliges kurzes Drücken
der Taste "STOP/VENT" (4/2) das Evakuie-
ren des Prüflings unterbrochen. Der UL 100
PLUS geht in den Stand-By-Zustand.
Dem Bediener wird dieser Zustand wie folgt
angezeigt:
- Die angezeigte Leckrate wird ausgeblendet,
die LED's (4/3) sind alle aus.
- Die rot-grüne Status-LED (4/1) erlischt.
- Die Exponenten sind weiterhin sichtbar.
+ Im Servicefeld wird auf der Status- / Fehler-
anzeige (26/1) "STBY" angezeigt.
- Die LED-Zero (4/21) leuchtet
Nach dem Drücken der Taste."STOP/VENT"
(4/2) erfolgt ein. Selbstabgleich des UL 100
PLUS.
Hierbei wird der geräteinteme
He-
liumuntergrund und die elektrische Nullpunkt-
verschiebung bestimmt.
Durch längeres Drücken (mindestens 2 s) der
Taste "STOPAVENT"
(4/2) wird die Funktion
VENT (Fluten) erreicht. Das Flutventil V3 wird
geöffnet.
Der Prüfling wird
hörbar geflutet.
Dieser Betriebszustand wird durch rotes Auf-
leuchten der Status-LED (4/1) gemeldet. Die
LEDs der Kombi-Anzeige (4/3) sind alle aus.
Das Flutventil V3 kann wieder geschlossen
werden durch
- nochmaliges
Drücken
der Taste "STOP/
VENT".
Der UL 100 PLUS
geht in den
Standby-Zustand oder
- Taste "START" (4/24) drücken.
Der UL 100 PLUS geht in den Mefibetrieb
zurück.
2.2.3
Werteingabe-Tasten
Nach Betätigen einer Multifunktionstaste kön-
nen über die Werteingabe-Tasten (4/19) und
(4/6) Parameter ins Gerát eingegeben werden.
Zum Beispiel kann nach vorherigem Betätigen
der Muttifunktions-Taste "Akustisches Signal"
(4/16) die Lautstärke des akustischen Signals
eingestellt werden.
Hinwels
Mit den Werteingabe-Tasten (4/19) und (4/6)
kann nur die Funktion beeinflußt werden, die
jeweils auf einer der Multifunktions-Tasten
vorgewählt und über eine LED angezeigt wird.
18
been completed, further operation is carried
out with the "START"
(4/24) and "STOP /
VENT" (4/2) pushbuttons.
By briefly depressing the "START" pushbut-
ton (4/24), the test object is evacuated, during
which time the status LED (4/1) is green.
The dropping intake pressure pg is shown on
the combined indicator (4/3) until pressure pe
is < 0.2 mbar. At this value of the intake
pressure, the combined indicator (4/3) auto-
matically changes over to leak rate indication
instead of inlet pressure indication.
During indication of a leak rate in the mea-
suring
mode,
each
depressing
of
the
"START" pushbutton will output the displayed
leak rate on a printer if connected
(PRINT.
ONLY mode see instructions for the interface
SB 10.207).
Pushbutton " STOP / VENT"
When the UL 100 PLUS is in the measure-
ment mode, evacuation
of the test object can
be interrupted by briefly pressing the "STOP
} VENT" (4/2) pushbutton once. The UL 100
PLUS then sets itself to standby. .
This condition is indicated to the operator as
follows:
- The displayed leak rate disappears, LED's
(4/3) are all off.
- The red/green status LED (4/1) is off. -
- The exponents are still visible.
- The status/error diplay (26/1) on the service
panel indicates "STBY".
- The zero LED (4/21) is on
After pressing "STOP/VENT" (4/2) the selt-
alignment process of the UL 100 PLUS is
started. Both internal helium background and
electrical zero shift are determined.
By pressing the pushbutton
"STOP/AVENT"
(4/2) for a longer period of time (for at least 2
s) the venting process can be started. Venting
valve V3 is opened. The test object is audibly
vented. This operating condition is indicated
by the status LED (4/1). The LEDs on the
combination display (4/3) are alll off.
Venting valve V3 can be closed again by
- again operating the "STOP/VENT"
push-
button.
The UL 100 PLUS returns to standby or
- operating the "START" (4/24) pushbutton.
The UL 100 PLUS returns to the measure-
ment mode.
2.2.3
Parameter Pushbuttons
After operating a program pushbutton, para-
meters
can be entered with the. parameter
pushbuttons
(4/19) and (4/6). For example,
after previously operating the acoustic signal
multi-function pushbutton (4/16), the volume of
the acoustic signal can be adjusted.
Note
With the Sen
pushbuttons (4/19) and
(4/6) one can only influence a function pre-
viously selected with a multi-function
push-
button and indicated by the relevant LED.
régime de la pompe la commande est pour-
suivie avec la touche "START"
(4/24) et la
touche "STOP/VENT" (4/2).
La pièce raccordés est évacuée en tapant briè-
vement
la touche
"START"
(4/24), simulta-
nément la DEL d'état verte (4/1) s'allume.
La pression d'admission décroissante pg est in-
diquée sur l'affichage combiné (4/3) jusqu'à la
valeur pe < 0,2 mbar. Quand cette valeur est
atteinte, l'affichage combiné (4/3) est commuté
automatiquement de telle sorte que ce soit le
taux de fuite et non la pression d'admission qui
soit affiché.
Pendant l'affichage de taux de fuite en mode
mesure,
chaque
pression
sur
la
touche
"START"
provoque une sortie du taux actuel
sur
l'imprimante
éventuellement
raccordée
(mode PRINT ONLY voir description d'inter-
face SB 10.207).
Touche "STOP / VENT"
Lorsque UL 100 PLUS est en mode de me-
sure, on peut interrompre l'évacuation de la
pièce raccordée en actionnant, une seule fois
et brièvement, la touche "STOP/ VENT" (4/2).
UL 100 PLUS passe alors en mode Stand-By.
Cet état est indiqué à l'opérateur de la fagor
Suivante:
- Le taux de fuite indiqué disparaît, les DEL
(4/3) sont toutes óteintes.
- La DEL rouge-verte (4/1) s'éteint
- Les exposants restent visibles,
- L'affichage d'état/d'erreur (26/1) du panneat
de service indique "STBY".
- La DEL du zéro (4/21) s'allume
L'équilibrage automatique de UL 100 PLUS :
lieu
après
l'actionnement
de
la touch
"STOP/VENT"
(4/2). Le fond hélium de l'ap
pareil et la dérive électrique du zéro sont alor
déterminés.
On obtient la fonction VENT (remise à l'atmos
phère) en actionnant plus longtemps (au moin:
2 s) la touche "STOP/VENT"
(4/2). Le robine
de fuite V3 est ouvert. On entend distinctemer
la remise à l'atmosphère de la pièce raccordée
Cet état de service est signalé par l'allumage
de la DEL d'état (4/1). Les DEL de l'affichag:
combiné (4/3) sont toutes éteintes.
Le robinet de fuite V3 peut être refermó en
- actionnant
une
nouvelle
fois
la touch
"STOP/VENT*.
UL
100
PLUS
passe
e
mode Stand-By ou en
- actionnant la touche
"START"
(4/24). U
100 PLUS revient en mode mesure.
2.2.3 Touches d'entrée de valeurs
Ce type de touche (4/19) et (4/8) perme
aprés l'actionnement d'une touche programmt
d'introduire des paramètres. I} est par exempl
possible
en
appuyant
avant
sur
la touch
multifonction
"signal! acoustique"
(4/16), c
régler l'intensité du signal sonore.
Remarque
Les touches d'entrée des valeurs (4/19)
(4/6) ne peuvent influencer que la fonction c
la touche
précédemment
choisie et indiqué
par une DEL.
