MANUBRIO
3. Serrare nuovamente a fondo le viti del gruppo di bloccaggio
predefiniti della coppia di serraggio").
4. In caso di necessità, far ruotare i componenti del manubrio, come ad esempio la leva del fre-
no, riportandoli alla posizione iniziale.
PIPA A-HEAD
In presenza della pipa A-Head è possibile regola-
re la posizione del manubrio, l'inclinazione del
manubrio e, a seconda del modello, anche l'impo-
stazione dell'angolazione. Tuttavia, non è possibi-
le regolare l'altezza del manubrio.

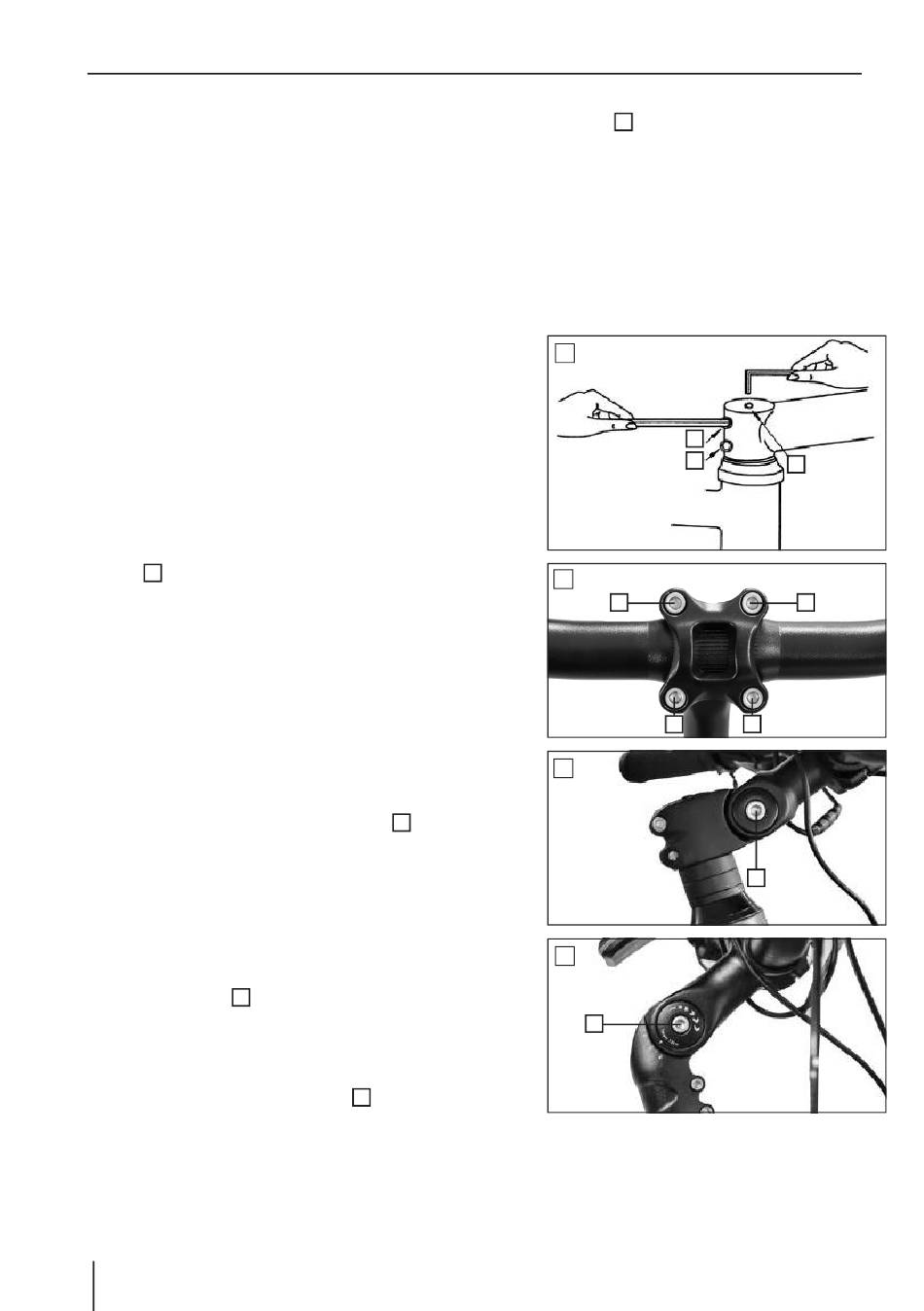

REGOLAZIONE DELLA POSIZIONE

1. Allentare entrambe le viti di bloccaggio laterali
(Fig. F) della pipa con una chiave a brugola
1
da 4 e 5 mm.
2. Orientare il manubrio.
3. Serrare nuovamente a fondo le viti di bloccag-
gio (vedere il capitolo "Valori predefiniti della
coppia di serraggio").

REGOLAZIONE DELL'INCLINAZIONE

1. Allentare innanzitutto le viti dell'asta di bloccag-
gio del manicotto del manubrio
una chiave a brugole da 5 mm.
2. Regolare l'angolo d'inclinazione del manubrio.
3. Far ruotare i componenti del manubrio, come
ad esempio la leva del freno, riportandoli alla
posizione iniziale.
4. Serrare nuovamente a fondo la vite dell'asta di
bloccaggio (Fig. G) (vedere il capitolo "Valori
1
predefiniti della coppia di serraggio").
Per regolare il gioco del manubrio, serrare la
vite di regolazione superiore
chiave a brugola da 5 mm. Si consiglia di serra-
re la vite di regolazione fino a quando il cusci-
netto non risulta privo di gioco. Non deve essere ob-
bligatoriamente serrato a fondo.
IT 18
(Fig. G) con
1
(Fig. F) con una
2
(Fig. E) (vedere il capitolo "Valori
1
