LEVA DEL CAMBIO
OPERAZIONI PRELIMINARI
Prima di dare inizio alle regolazioni del cambio, controllare innanzitutto gli elementi riportati
di seguito.
1. Controllare solo l'eventuale contaminazione dei tiranti del cambio e delle guaine dei ti-
ranti.
2. La ruota posteriore deve risultare stabile e non deve presentare eventuali giochi in nes-
sun caso.
3. Non è consentito deformare il cambio. Per questo motivo osservare entrambi i rulli del
cambio dal lato posteriore. Questi ultimi devono essere esattamente sovrapposti in
modo da consentire alla catena di scorrere in posizione esattamente retta dal rullo ten-
ditore alla puleggia.

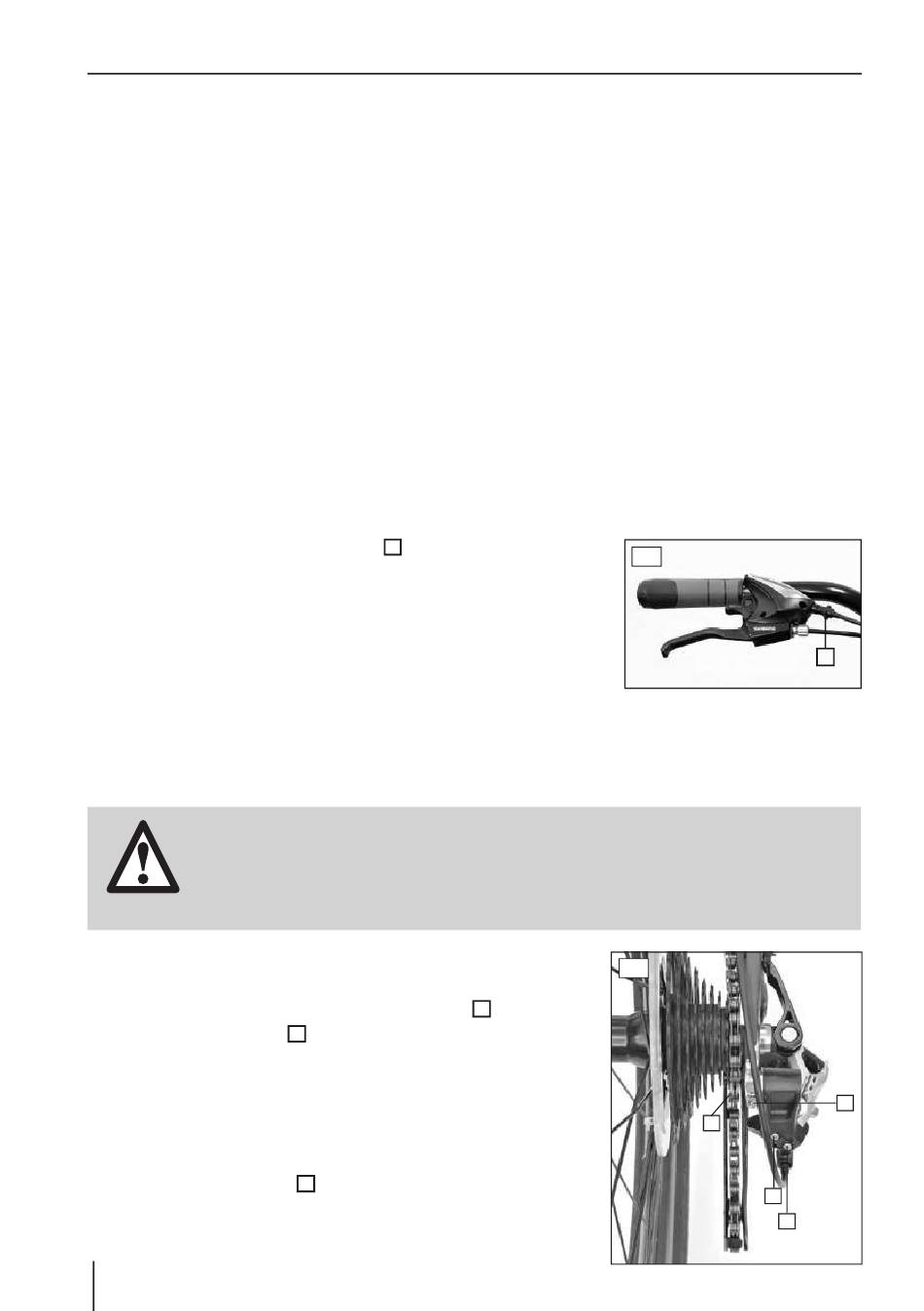

REGOLAZIONE DELLA TENSIONE DI TRAZIONE
Se il deragliatore non risulta regolato, spesso è sufficiente regolare soltanto la tensione di
trazione dall'impugnatura del selettore a sinistra o a destra.
1. Serrare leggermente la vite
2. Controllare di poter cambiare marcia in modo corretto.
In caso contrario, far ruotare ulteriormente la vite. Far-
la girare anche in senso contrario in caso di necessità.
Se non è possibile regolare il deragliatore attraverso la ten-
sione di trazione, è necessario regolare nuovamente il cam-
bio.
REGOLAZIONE DEL CAMBIO
• Se il cambio non risulta regolato in modo corretto, è si possono provocare danni alla
catena e al cambio. Il cambio può finire nelle razze in caso di impostazioni errate. È
presente il pericolo di eventuali infortuni.
PERICOLO
1. Impostare la catena sulla corona più grande e sul pignone
più piccolo del cambio posteriore.
2. A questo punto girare la vite di regolazione H
a quando la puleggia
gnone più piccolo.
3. Impostare la catena sulla corona più piccola e sul pignone
più grande del cambio.
4. Anche in questo caso la puleggia deve trovarsi esattamente
sotto al pignone. Apportare le eventuali correzioni utilizzando
la vite di regolazione L
evitare in ogni caso il contatto tra la catena e le razze.
IT 64
(Fig. BT).
1
non si trova esattamente sotto al pi-
4
(Fig. BU). Prestare attenzione ad
2
BT
BU
(Fig. BU) fino
3
1
1
4
3
2
