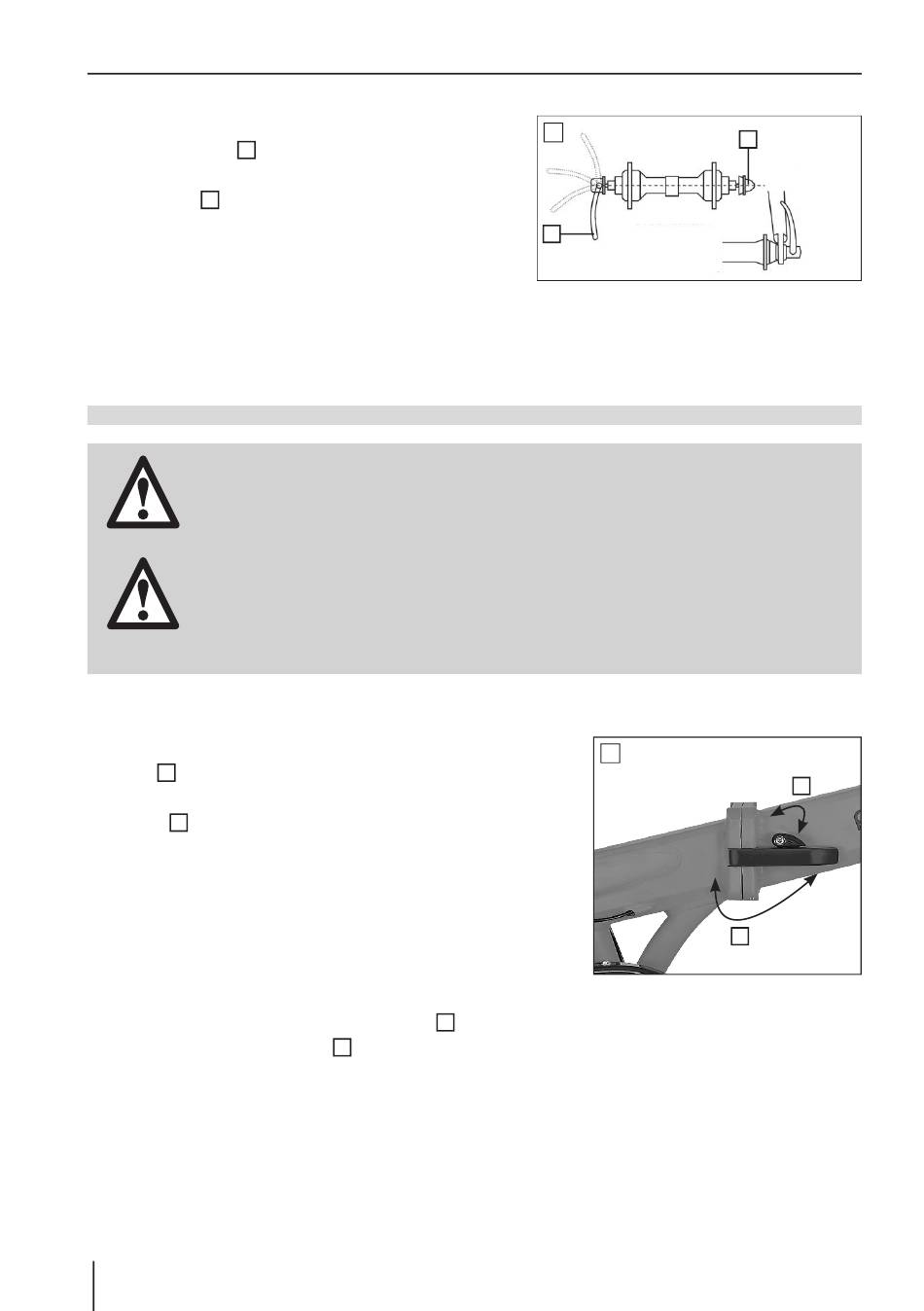

TELAIO PIEGHEVOLE • FORCELLA A MOLLE
2. Regolare il pretensionamento attraverso il dado
per bloccaggio (Fig. X).
2
3. Spingere nuovamente all'indietro la leva a serrag-
gio rapido (Fig. X). La leva deve aderire com-
1
pletamente.

TELAIO PIEGHEVOLE

• Prima di ogni marcia accertarsi di aver completamente chiuso la leva del meccani-
smo di chiusura portandola completamente fino al finecorsa grazie alla sicura della
leva. Il telaio potrebbe altrimenti aprirsi durante la marcia. È presente il pericolo di
eventuali infortuni.
PERICOLO
• Durante l'apertura del telaio prestare attenzione ad evitare l'inceppamento dei cavi
tra entrambe le parti del telaio.
È presente il pericolo di eventuali danni ed infortuni.
AVVERTENZA
CHIUSURA DEL TELAIO
1. Rimuovere svitando la sicura della leva e sbloccare la
leva (Fig. Y).
1
2. Allentare la leva del dispositivo a serraggio rapido del
telaio (Fig. Y) tirandola verso la ruota posteriore.
2
3. Richiudere il telaio.

APERTURA DEL TELAIO

1. Aprire il telaio. Durante questa operazione prestare atten-
zione ad evitare l'inceppamento dei cavi.
2. Ruotare completamente la leva del dispositivo a serraggio
rapido del telaio verso la ruota anteriore
quando la sicura della leva
ne.
IT 24
(Fig. Y) fino a
2
(Fig. Y) non scatta in posizio-
1
X
1
Y
2
1
2
