Prophete REX BIKE Bedienungsanleitung Seite 61

7. Befestigen Sie den Gegenhalterbügel auf der linken Seite mittels der Rohrschellen-Verschrau-
bung (Abb. BJ) am Rahmen.
1
8. Schieben Sie den Schaltstift bis zum Anschlag in die Achsführung auf der rechten Seite.
9. Stellen Sie sicher, dass der 1. Gang eingelegt ist.
10. Stecken Sie die Schaltbox wie abgebildet (Abb. BI ) auf die rechte Achsmutter.
11. Fixieren Sie die Schaltbox mit der unteren Befestigungsmutter
12. Stellen Sie die Schaltung ein (s. Kapitel Schaltung).

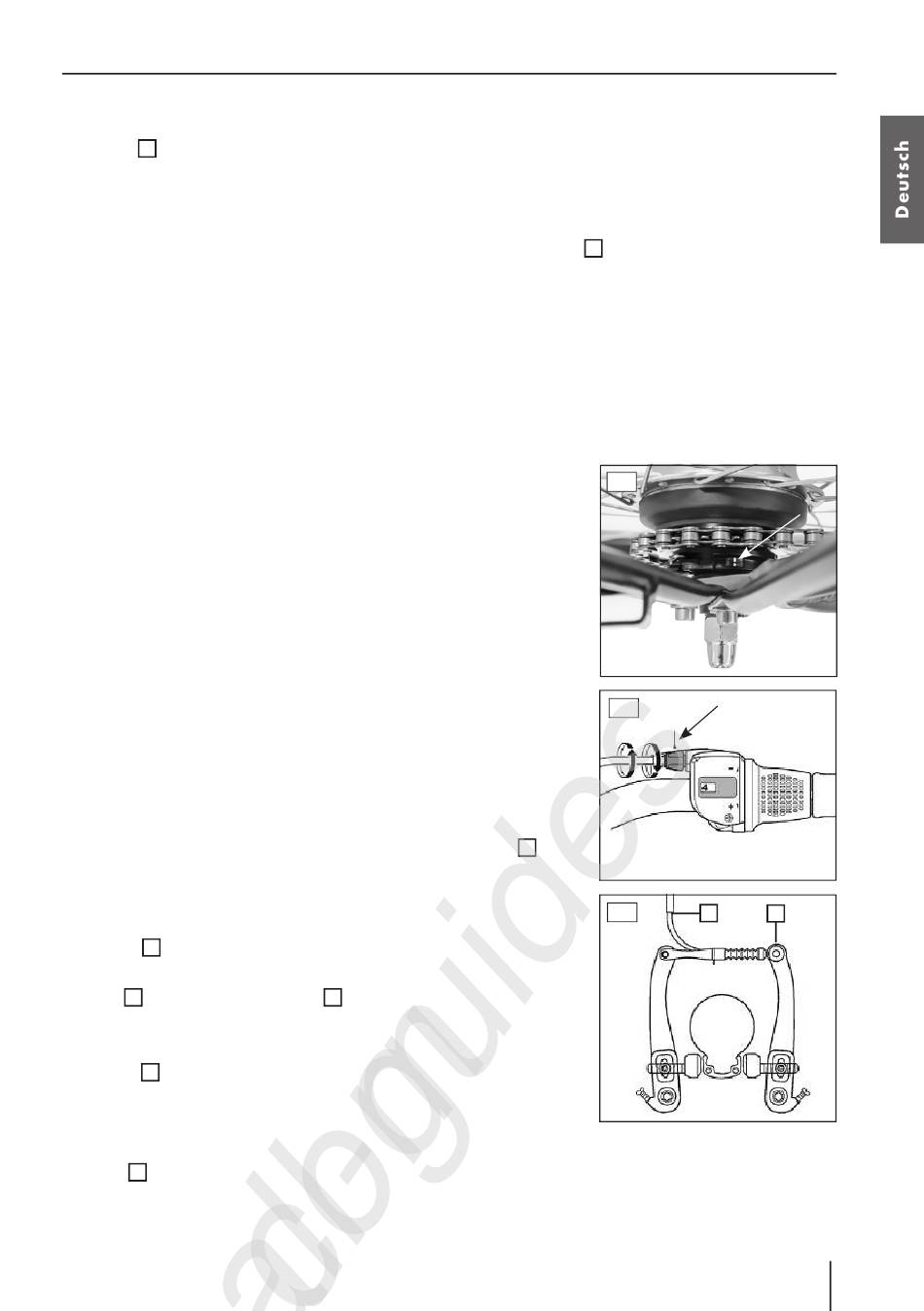

SHIMANO NEXUS INTER 7
SCHALTUNG EINSTELLEN
1. Schalten Sie den Drehgriff vom 1. in den 4. Gang.
2. Prüfen Sie die aktuelle Schalteinstellung, indem Sie sich die
beiden gelben Markierungen an der Hinterradnabe an-
schauen (Abb. BK). Die Schaltung ist richtig eingestellt,
wenn beide Markierungen genau gegenüber auf einer Höhe
liegen.
3. Sie stellen die Schaltung nach, indem Sie an der schwarzen
Einstellschraube am Drehgriff der Gangschaltung drehen
(Abb. BL).
4. Überprüfen Sie die korrekte Funktion der Schaltung durch
mehrmaliges Durchschalten der Gänge.
HINTERRAD AUSBAUEN
1. Schalten Sie den Drehgriff in den 1. Gang.
2. V-Brake-Felgenbremse: Hängen Sie den Bremszug
(Abb. BM) aus, um das Laufrad später einfacher heraus-
nehmen zu können.
Hydraulische Felgenbremse: Öffnen Sie den Schnellspann-
hebel (Abb. BN) der Felgenbremse [OPEN].
3
3. Hydraulische Felgenbremse: Nehmen Sie den Bremszylin-
der vom Cantilever-Sockel
2
rad später einfacher herausnehmen zu können.
4. Lösen Sie den Bremsgegenhalter auf der linken Seite des E-
Bikes (Abb. BO).
1
5. Lösen Sie die Achsmuttern auf beiden Seiten des Hinter-
rades mit einem 15-mm-Schlüssel.
6. Nehmen Sie die beiden Achsmuttern samt Sicherungsschei-
ben (Abb. BO) von der Achse ab.
2
7. Ziehen Sie das Hinterrad aus dem Ausfallende heraus.
All manuals and user guides at all-guides.com
ab (Abb. BN), um das Lauf-
1
(Abb. BI).
1
BK
BL
1
BM
GANGSCHALTUNG
1
2
DE 61
