FRENO
FRENO A DISCO IDRAULICO
• La capacità di frenata massima si raggiunge con un disco del freno nuovo o pastiglie
dei freni nuovi solo dopo alcuni processi di frenata. È presente il pericolo di eventuali
infortuni.
• Il disco del freno raggiunge temperature molto elevate durante la frenata e può provo-
PERICOLO
care eventuali ustioni. Inoltre, i bordi del disco possono essere affilati provocando le-
sioni da taglio. Per questo motivo, se il disco risulta caldo o è in rotazione, non toccar-
lo. È presente il pericolo di eventuali infortuni.
• Per l'impianto di frenata idraulico di Shimano utilizzare solo olio minerale Shimano e
per tutti gli altri modelli solo DOT4 o un liquido dei freni equivalente. Altrimenti, si pos-
AVVERTENZA
sono verificare danni, malfunzionamenti fino al guasto del freno. È presente il pericolo
di eventuali danni ed infortuni.
REGOLAZIONE DEL FRENO A DISCO
Di solito le operazioni di regolazione non sono necessarie sull'impianto del freno a disco
idraulico. Le pastiglie dei freni si centrano autonomamente azionando la leva del freno.

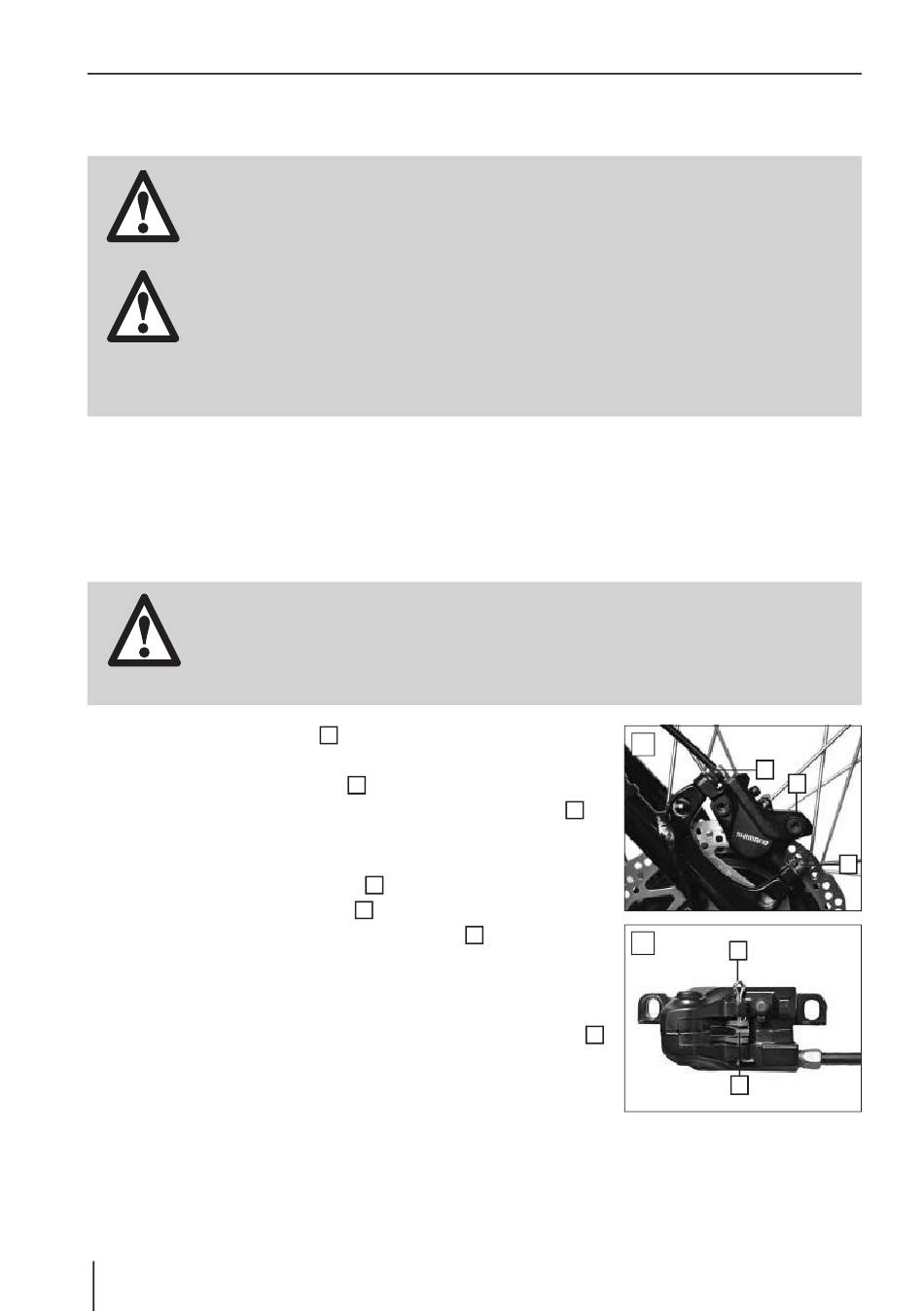

SOSTITUZIONE DELLA PASTIGLIA DEL FRENO
• Sostituire le pastiglie dei freni non appena lo spessore è inferiore a 0,5 mm. Altrimen-
ti la capacità di frenata potrebbe ridursi fino alla completa perdita di forza frenante e
danneggiare l'impianto di frenata. È presente il pericolo di eventuali danni ed infortu-
ni.
PERICOLO
1. Allentare entrambe le viti
lizzando una chiave a brugola da 5 mm.
2. Rimuovere la pinza del freno
3. Raddrizzare l'estremità ricurva della copiglia di sicurezza
(Fig. AP). Per questa operazione, utilizzare uno strumento ade-
guato, come ad esempio la pinza.
4. Estrarre la copiglia di sicurezza
5. Sostituire le pastiglie dei freni
6. Inserire nuovamente la copiglia di sicurezza
gare l'estremità aperta in modo da impedire la rimozione della
copiglia dal supporto. Per questa operazione, utilizzare uno
strumento adeguato, come ad esempio la pinza.
7. Fissare la pinza del freno serrando a fondo entrambe le viti
(Fig. AP) utilizzando una chiave a brugola da 5 mm.
8. Azionare ripetutamente il freno specifico per centrare le nuove
pastiglie dei freni nella pinza del freno. Se si presentano anco-
ra dei rumori di sfregamento, regolare il freno come descritto.
IT 32
(Fig. AO) della pinza del freno uti-
1
(Fig. AO) dal disco del freno.
2
(Fig. AP).
1
(Fig. AP).
2
(Fig. AP) e ripie-
1
AO
1
AP
1
1
2
1
2
1
